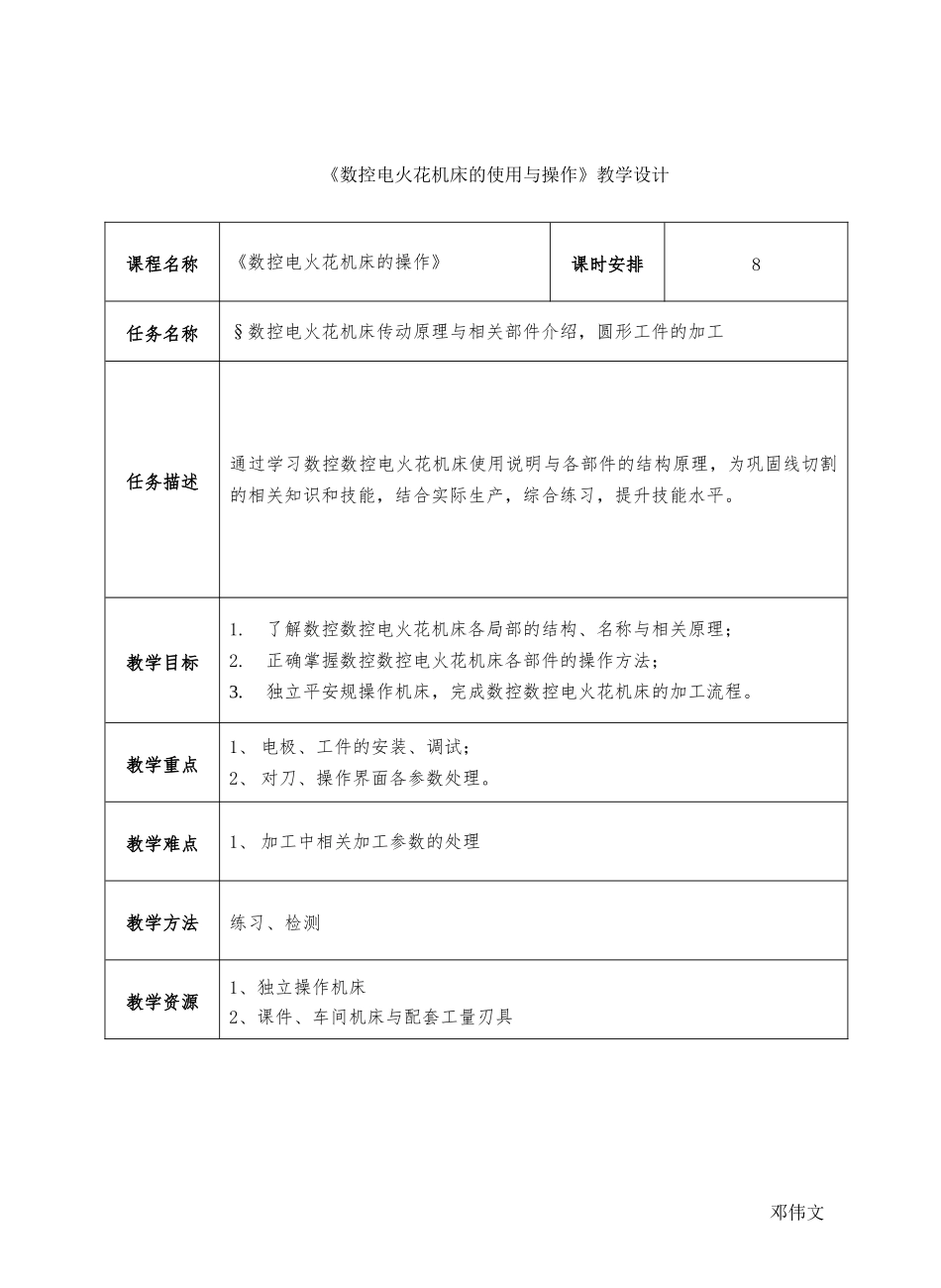

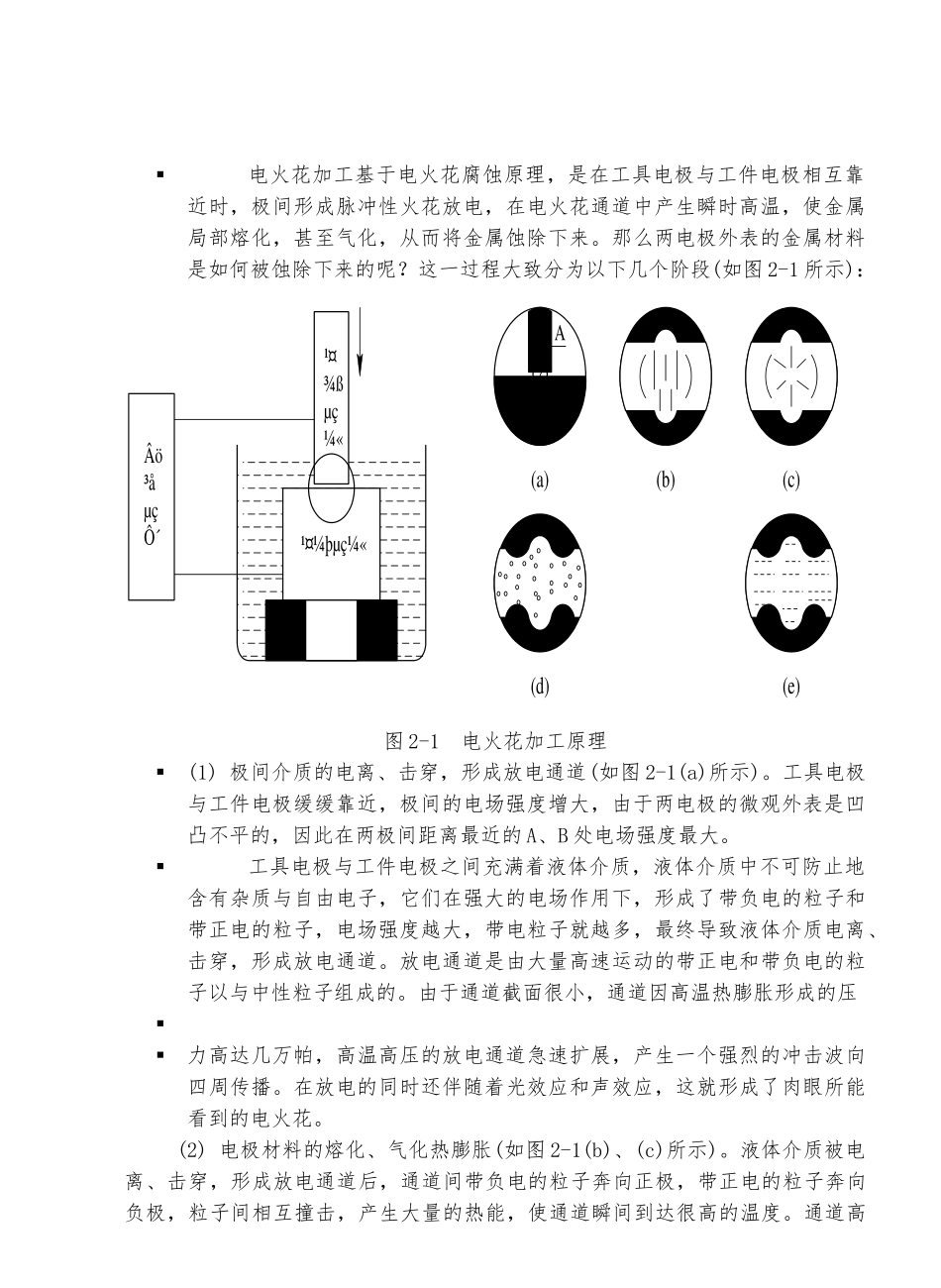

《数控电火花机床的使用与操作》教学设计课程名称《数控电火花机床的操作》课时安排8任务名称§数控电火花机床传动原理与相关部件介绍,圆形工件的加工任务描述通过学习数控数控电火花机床使用说明与各部件的结构原理,为巩固线切割的相关知识和技能,结合实际生产,综合练习,提升技能水平。教学目标1.了解数控数控电火花机床各局部的结构、名称与相关原理;2.正确掌握数控数控电火花机床各部件的操作方法;3.独立平安规操作机床,完成数控数控电火花机床的加工流程。教学重点1、 电极、工件的安装、调试;2、 对刀、操作界面各参数处理。教学难点1、 加工中相关加工参数的处理教学方法练习、检测教学资源1、独立操作机床2、课件、车间机床与配套工量刃具邓伟文ZNC_350 系列数控电火花机床使用说明一、概述电加工技术三三14LK114LK21、2、3、41、2、3、48.电火花设备的概述新课掌握电火花设备的根本结构与操作原理1. 电火花加工的物理本质;2. 电火花加工设备简介。 1.电火花加工的物理本质 ; 2.电火花加工设备各部件简介;3.电火花加工设备的操作方法介绍;启发式+行为引导法2x3'2x75'2x5'2x5'2x2'电火花加工基于电火花腐蚀原理,是在工具电极与工件电极相互靠近时,极间形成脉冲性火花放电,在电火花通道中产生瞬时高温,使金属局部熔化,甚至气化,从而将金属蚀除下来。那么两电极外表的金属材料是如何被蚀除下来的呢?这一过程大致分为以下几个阶段(如图 2-1 所示):图 2-1 电火花加工原理(1) 极间介质的电离、击穿,形成放电通道(如图 2-1(a)所示)。工具电极与工件电极缓缓靠近,极间的电场强度增大,由于两电极的微观外表是凹凸不平的,因此在两极间距离最近的 A、B 处电场强度最大。工具电极与工件电极之间充满着液体介质,液体介质中不可防止地含有杂质与自由电子,它们在强大的电场作用下,形成了带负电的粒子和带正电的粒子,电场强度越大,带电粒子就越多,最终导致液体介质电离、击穿,形成放电通道。放电通道是由大量高速运动的带正电和带负电的粒子以与中性粒子组成的。由于通道截面很小,通道因高温热膨胀形成的压力高达几万帕,高温高压的放电通道急速扩展,产生一个强烈的冲击波向四周传播。在放电的同时还伴随着光效应和声效应,这就形成了肉眼所能看到的电火花。(2) 电极材料的熔化、气化热膨胀(如图 2-1(b)、(c)所示)。液体介质被电离、击穿,形成放电通道后,通道间带负电的粒子奔...
