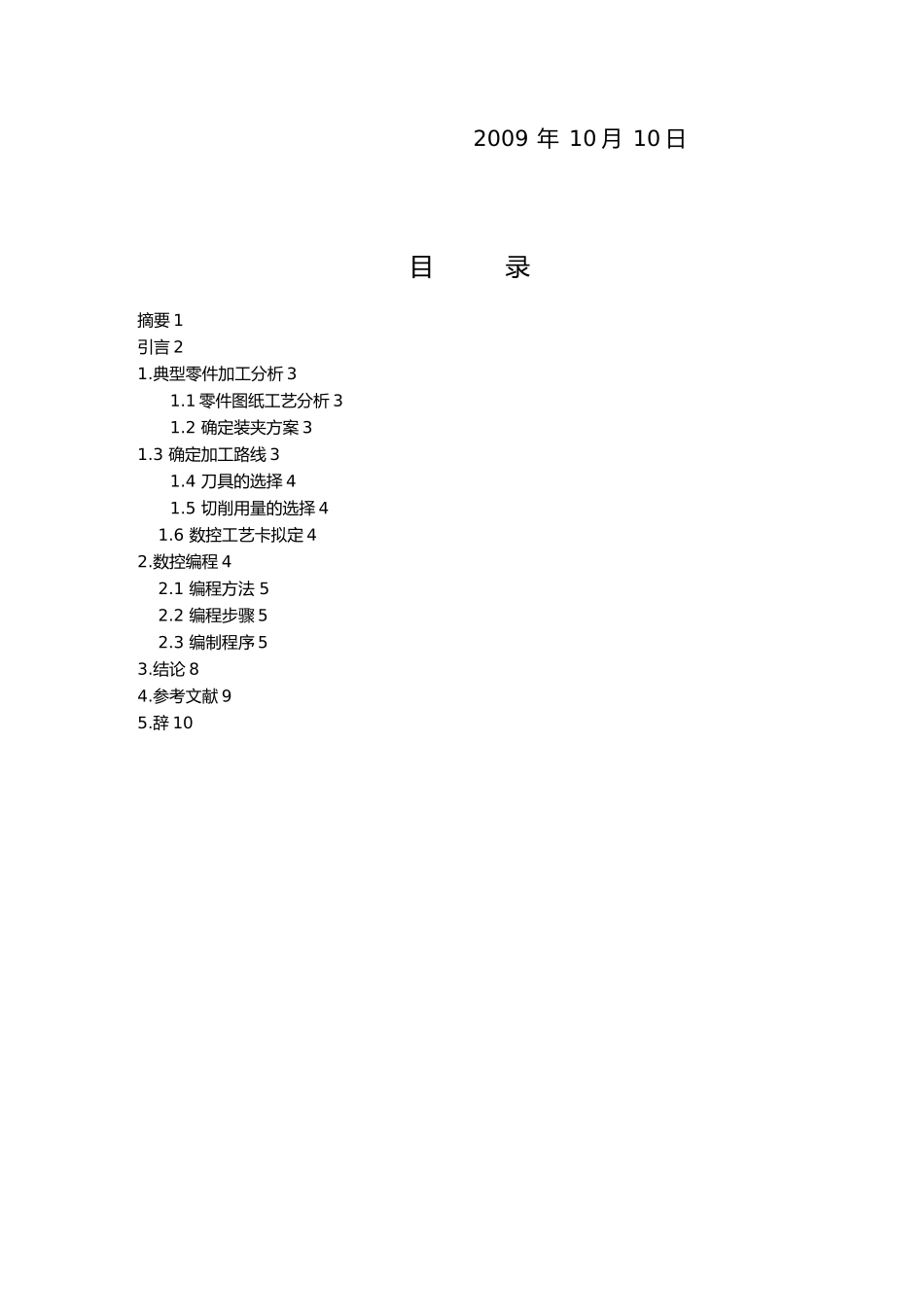

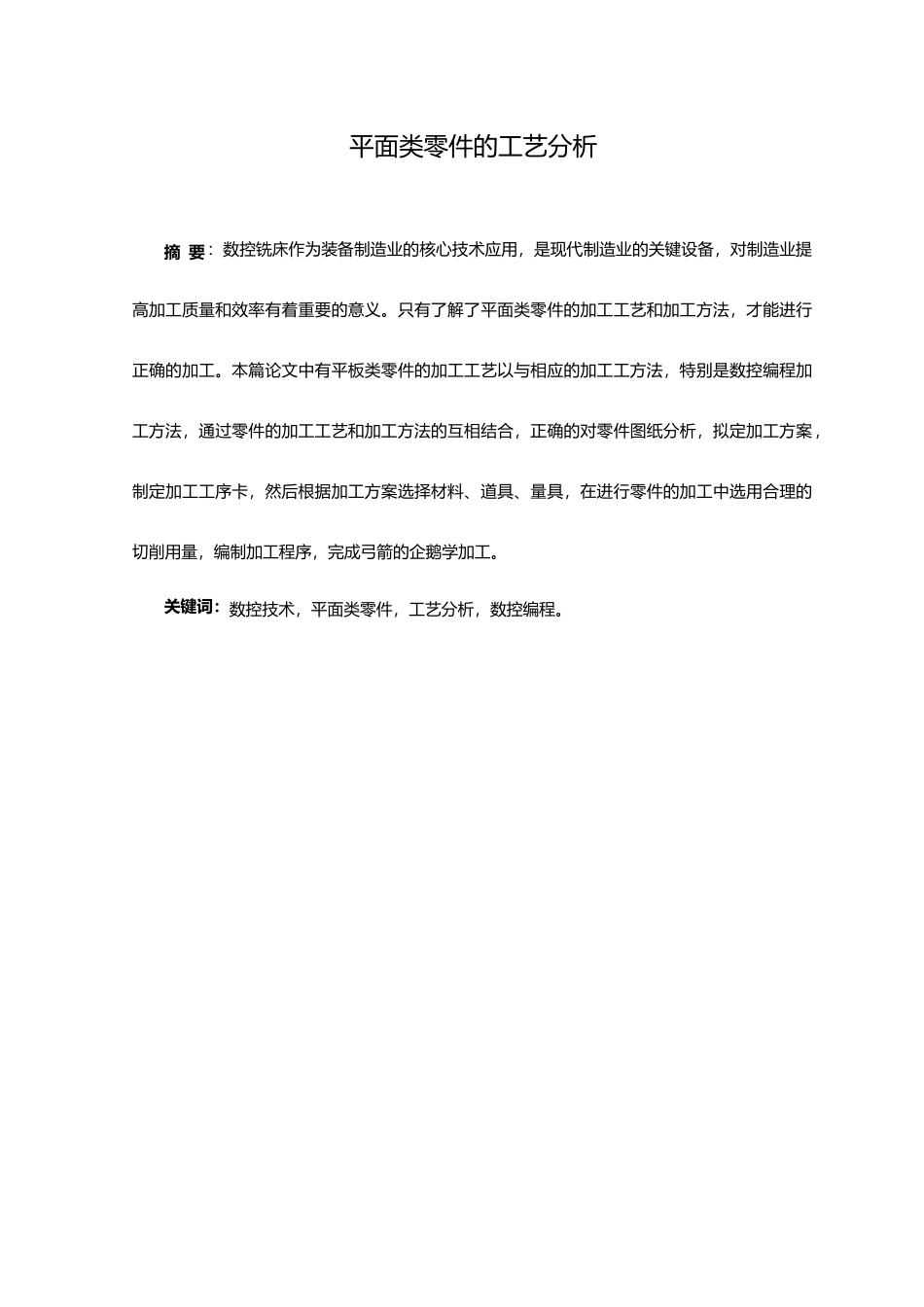

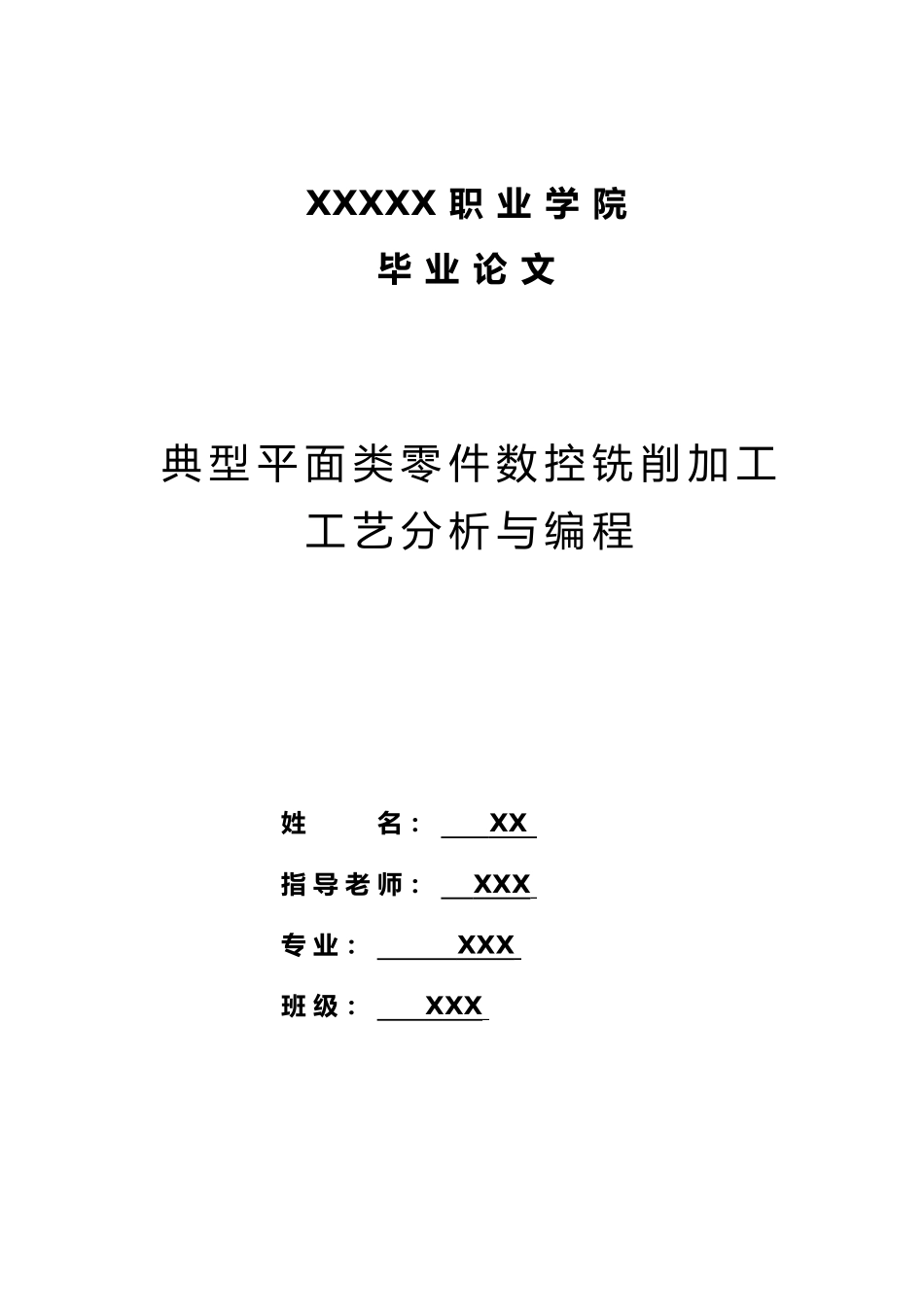

XXXXX 职 业 学 院毕 业 论 文典 型 平 面 类 零 件 数 控 铣 削 加 工工 艺 分 析 与 编 程姓 名 ： XX 指 导 老 师 ： XXX 专 业 ： XXX 班 级 ： XXX 2009 年 10 月 10 日目 录摘要 1引言 21.典型零件加工分析 31.1 零件图纸工艺分析 31.2 确定装夹方案 31.3 确定加工路线 31.4 刀具的选择 41.5 切削用量的选择 4 1.6 数控工艺卡拟定 42.数控编程 4 2.1 编程方法 5 2.2 编程步骤 5 2.3 编制程序 53.结论 84.参考文献 95.辞 10平面类零件的工艺分析摘 要：数控铣床作为装备制造业的核心技术应用，是现代制造业的关键设备，对制造业提高加工质量和效率有着重要的意义。只有了解了平面类零件的加工工艺和加工方法，才能进行正确的加工。本篇论文中有平板类零件的加工工艺以与相应的加工工方法，特别是数控编程加工方法，通过零件的加工工艺和加工方法的互相结合，正确的对零件图纸分析，拟定加工方案，制定加工工序卡，然后根据加工方案选择材料、道具、量具，在进行零件的加工中选用合理的切削用量，编制加工程序，完成弓箭的企鹅学加工。关键词：数控技术，平面类零件，工艺分析，数控编程。引言当前，我国社会经济飞速进展使得中国制造技术正在发生翻天覆地的变化。 社会对机械产品的结构、性能、精度、效率和品种的要求越来越高，单件与中小批量产品的比重越来越大。传统的通用、专用机床和工艺装备已经不能很好地适应高质量、高效率、多样化加工的要求。而数控机床则有效地解决了复杂、精密、小批多变的零件加工问题，能满足高质量、高效益和多品种、小批量的柔性生产方式的要求，适应各种机械产品迅速更新换代的需要，代表着当今机械加工技术的趋势与潮流。而平面类零件加工，又在数控铣削加工中占有很大比例，所以典型平面类零件加工，显得尤为重要。在平面类零件加工中，加工工艺和数控编程则是重中之重。图1-11.典型平面类零件加工分析数控铣削是机械加工中最常用和最主要的数控加工方法之一，数控铣床主要是加工平面 类零件、变斜角类零件、曲面类零件，典型的加工表面不外乎圆弧、直线、槽等。例如，要加工形状如图所示的零件，采纳手工编程的方法比较合适。用于不同的数控系统器编程指令代码有所不同，因此应根据设备类型进行编程。1.1 零件图纸工艺分析 从图纸上看零件要加工的有外轮廓、轮廓、倒直角。按技术要求和标注尺寸来分析。其中多个直...
