新江水电站设计说明

新江水电站设计说明_第1页
1/47
新江水电站设计说明_第2页
2/47
新江水电站设计说明_第3页
3/47

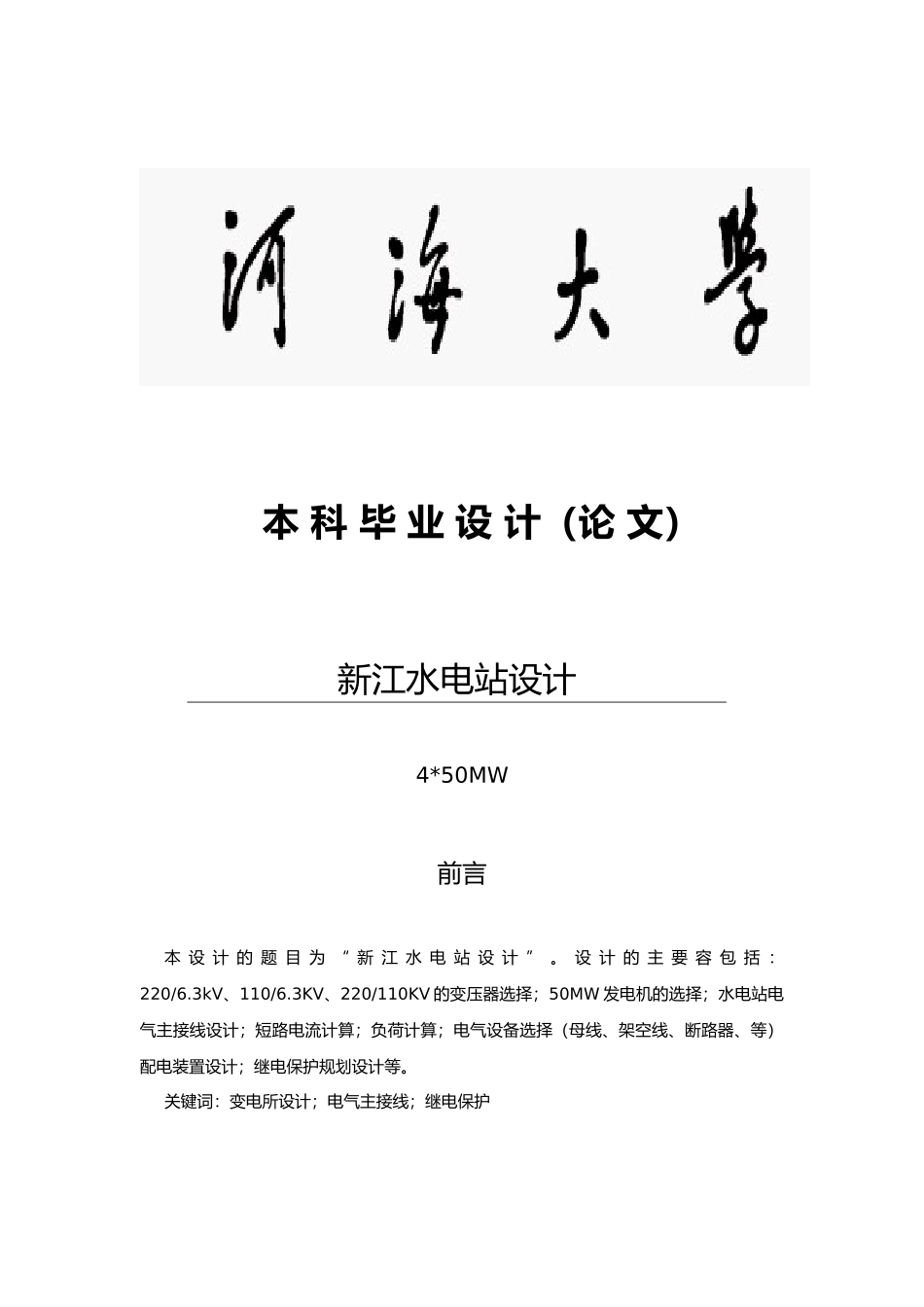

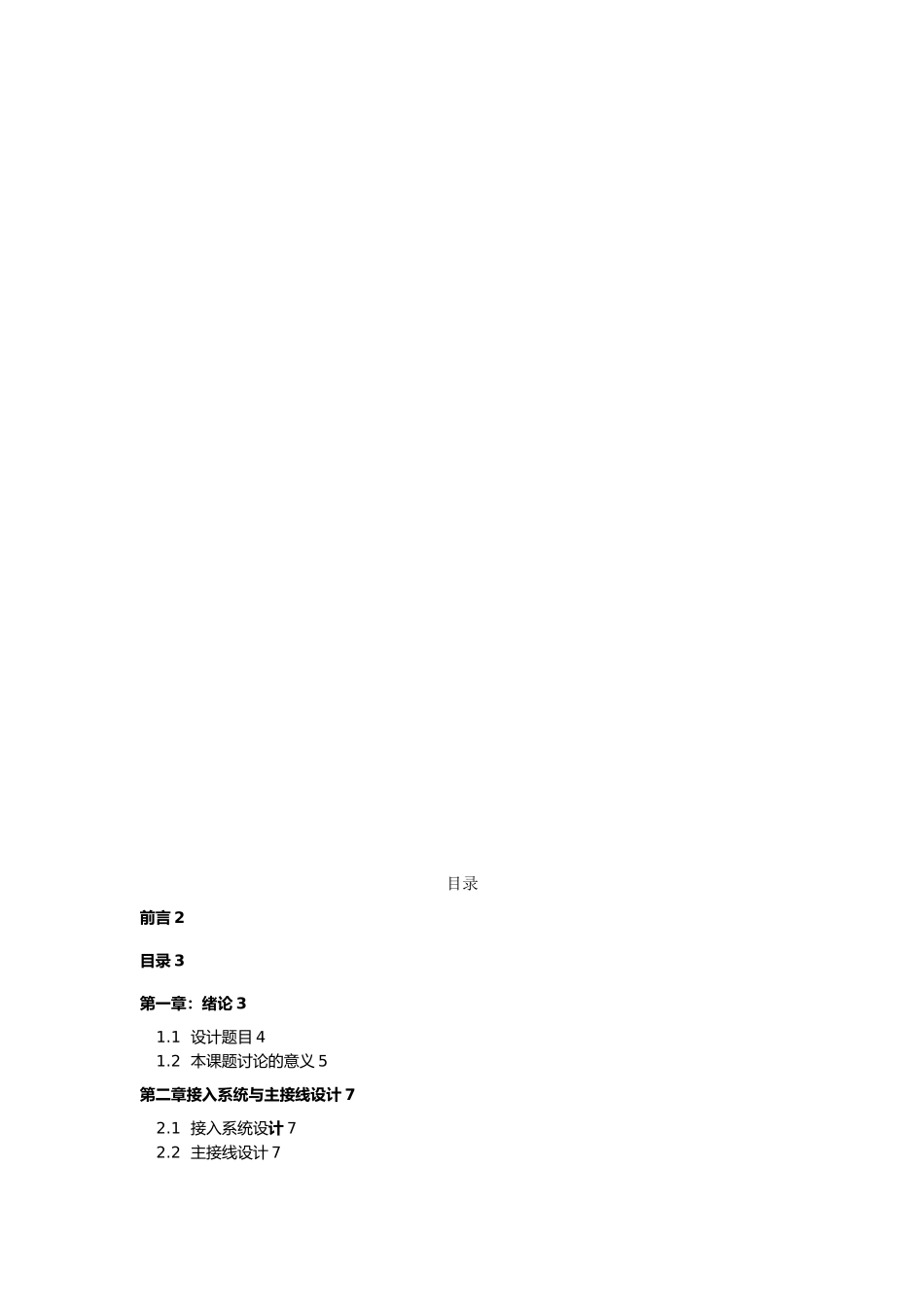

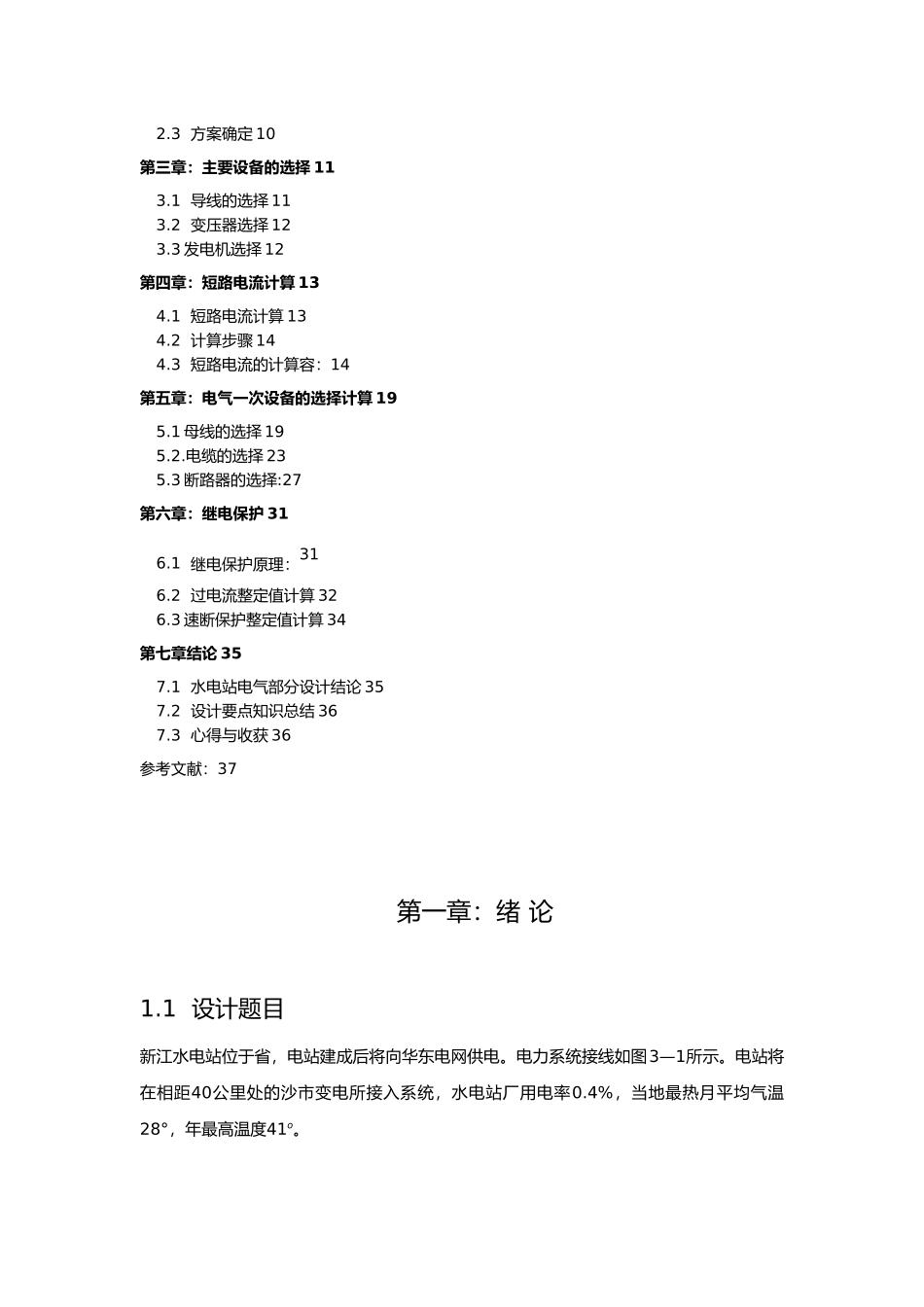

本 科 毕 业 设 计(论 文)新江水电站设计4*50MW前言本 设 计 的 题 目 为 “ 新 江 水 电 站 设 计 ” 。 设 计 的 主 要 容 包 括 :220/6.3kV、110/6.3KV、220/110KV 的变压器选择;50MW 发电机的选择;水电站电气主接线设计;短路电流计算;负荷计算;电气设备选择(母线、架空线、断路器、等)配电装置设计;继电保护规划设计等。关键词:变电所设计;电气主接线;继电保护目录前言 2目录 3第一章:绪论 31.1 设计题目 41.2 本课题讨论的意义 5第二章接入系统与主接线设计 72.1 接入系统设计 72.2 主接线设计 72.3 方案确定 10第三章:主要设备的选择 113.1 导线的选择 113.2 变压器选择 123.3 发电机选择 12第四章:短路电流计算 134.1 短路电流计算 134.2 计算步骤 144.3 短路电流的计算容:14第五章:电气一次设备的选择计算 195.1 母线的选择 195.2.电缆的选择 235.3 断路器的选择:27第六章:继电保护 316.1 继电保护原理:316.2 过电流整定值计算 326.3 速断保护整定值计算 34第七章结论 357.1 水电站电气部分设计结论 357.2 设计要点知识总结 367.3 心得与收获 36参考文献:37第一章:绪 论1.1 设计题目新江水电站位于省,电站建成后将向华东电网供电。电力系统接线如图3—1所示。电站将在相距40公里处的沙市变电所接入系统,水电站厂用电率0.4%,当地最热月平均气温28°,年最高温度41o。新 江 水 电 站 装 机 容 量 为 4 台 50MW, 年 装 机 利 用 小 时 为 5100 小 时 , 地 区 负 荷cosϕ=0.8,其中一、二类负荷占总负荷的70%。 其他资料见表1-1表 1-1:变压器短路电压百分数发电站名称台数单台容量短路电压百分数(MVA)U 1-2%U1-3%U 2-3%慈镇火电站224014新兴变2218010.5176慈镇变218010.5176沙市变218010.5176变218010.5176文州变218010.51761.1.2 根据以上资料设计:1、据待建水电站在系统中的地位、作用、运行方式和输送功率、距离,选择技术上满足要求的水电站与系统连接输电线路的回路数、电压等级、导线规格。2、确定待建水电站技术上满足要求的地方用户供电方案:供电线路回路数、电压等级、导线规格。3、根据待建水电站电压等级、机组台数、功率输送情况,拟订满足供电可靠性和水电站各种运行方式要求的主变压器可选用方案(主变类型、台数、容量、型号)。4、根据所确定的主变方案和进出线回...
