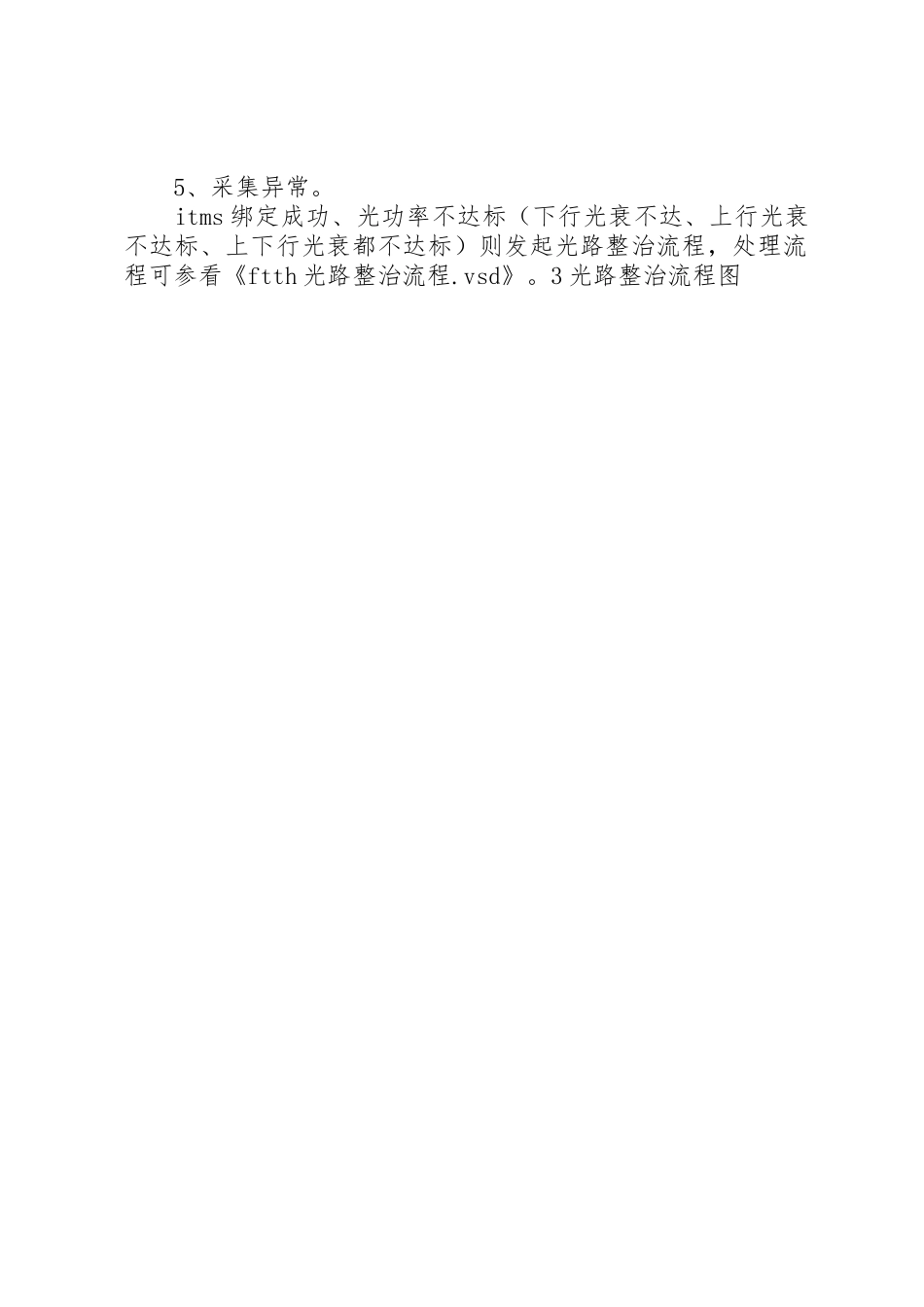

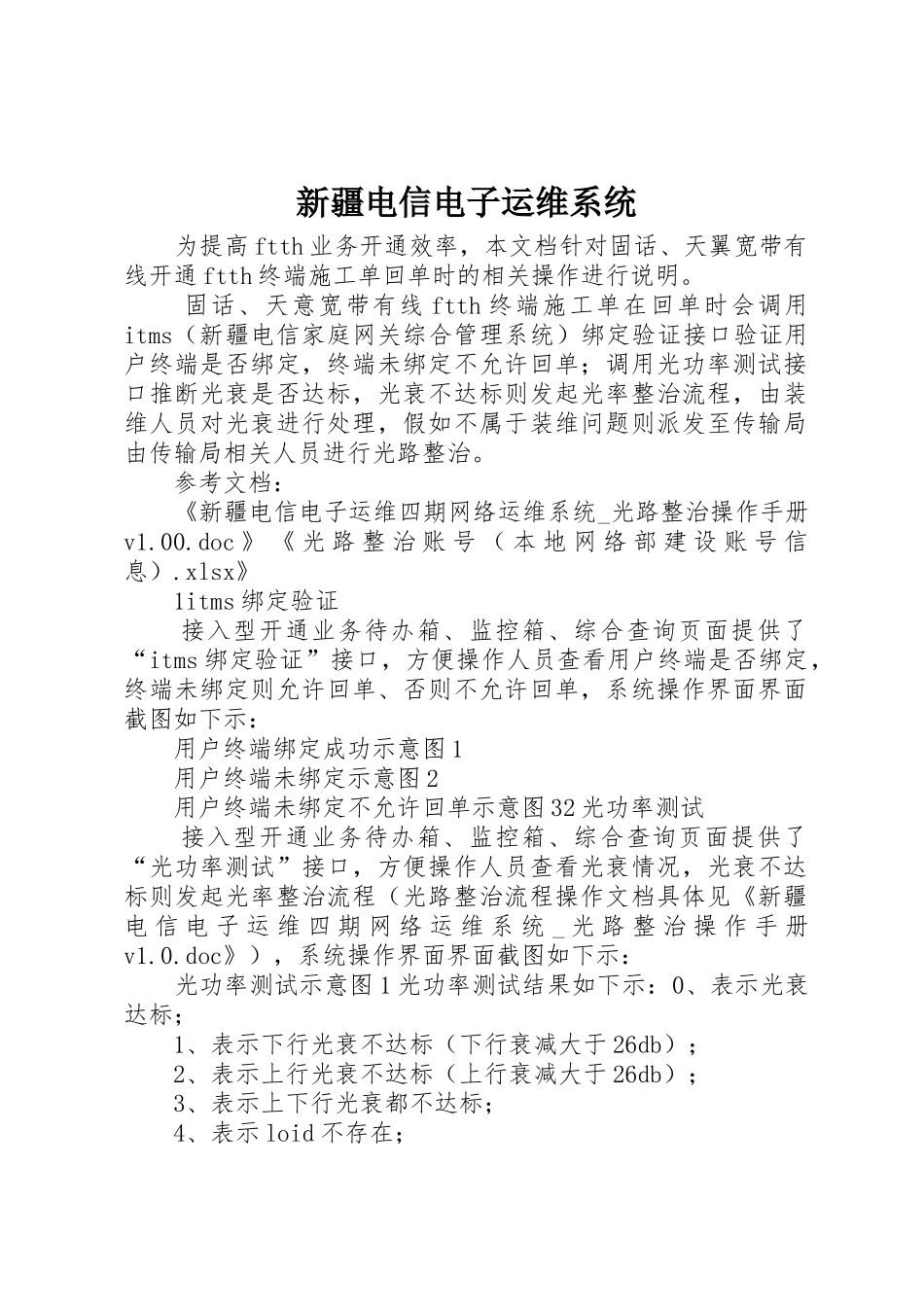

新疆电信电子运维系统 为提高 ftth 业务开通效率,本文档针对固话、天翼宽带有线开通 ftth 终端施工单回单时的相关操作进行说明。 固话、天意宽带有线 ftth 终端施工单在回单时会调用itms(新疆电信家庭网关综合管理系统)绑定验证接口验证用户终端是否绑定,终端未绑定不允许回单;调用光功率测试接口推断光衰是否达标,光衰不达标则发起光率整治流程,由装维人员对光衰进行处理,假如不属于装维问题则派发至传输局由传输局相关人员进行光路整治。 参考文档: 《新疆电信电子运维四期网络运维系统_光路整治操作手册v1.00.doc 》 《 光 路 整 治 账 号 ( 本 地 网 络 部 建 设 账 号 信息).xlsx》 1itms 绑定验证 接入型开通业务待办箱、监控箱、综合查询页面提供了“itms 绑定验证”接口,方便操作人员查看用户终端是否绑定,终端未绑定则允许回单、否则不允许回单,系统操作界面界面截图如下示: 用户终端绑定成功示意图 1 用户终端未绑定示意图 2 用户终端未绑定不允许回单示意图 32 光功率测试 接入型开通业务待办箱、监控箱、综合查询页面提供了“光功率测试”接口,方便操作人员查看光衰情况,光衰不达标则发起光率整治流程(光路整治流程操作文档具体见《新疆电 信 电 子 运 维 四 期 网 络 运 维 系 统 _ 光 路 整 治 操 作 手 册v1.0.doc》),系统操作界面界面截图如下示: 光功率测试示意图 1 光功率测试结果如下示:0、表示光衰达标; 1、表示下行光衰不达标(下行衰减大于 26db); 2、表示上行光衰不达标(上行衰减大于 26db); 3、表示上下行光衰都不达标; 4、表示 loid 不存在; 5、采集异常。 itms 绑定成功、光功率不达标(下行光衰不达、上行光衰不达标、上下行光衰都不达标)则发起光路整治流程,处理流程可参看《ftth 光路整治流程.vsd》。3 光路整治流程图
