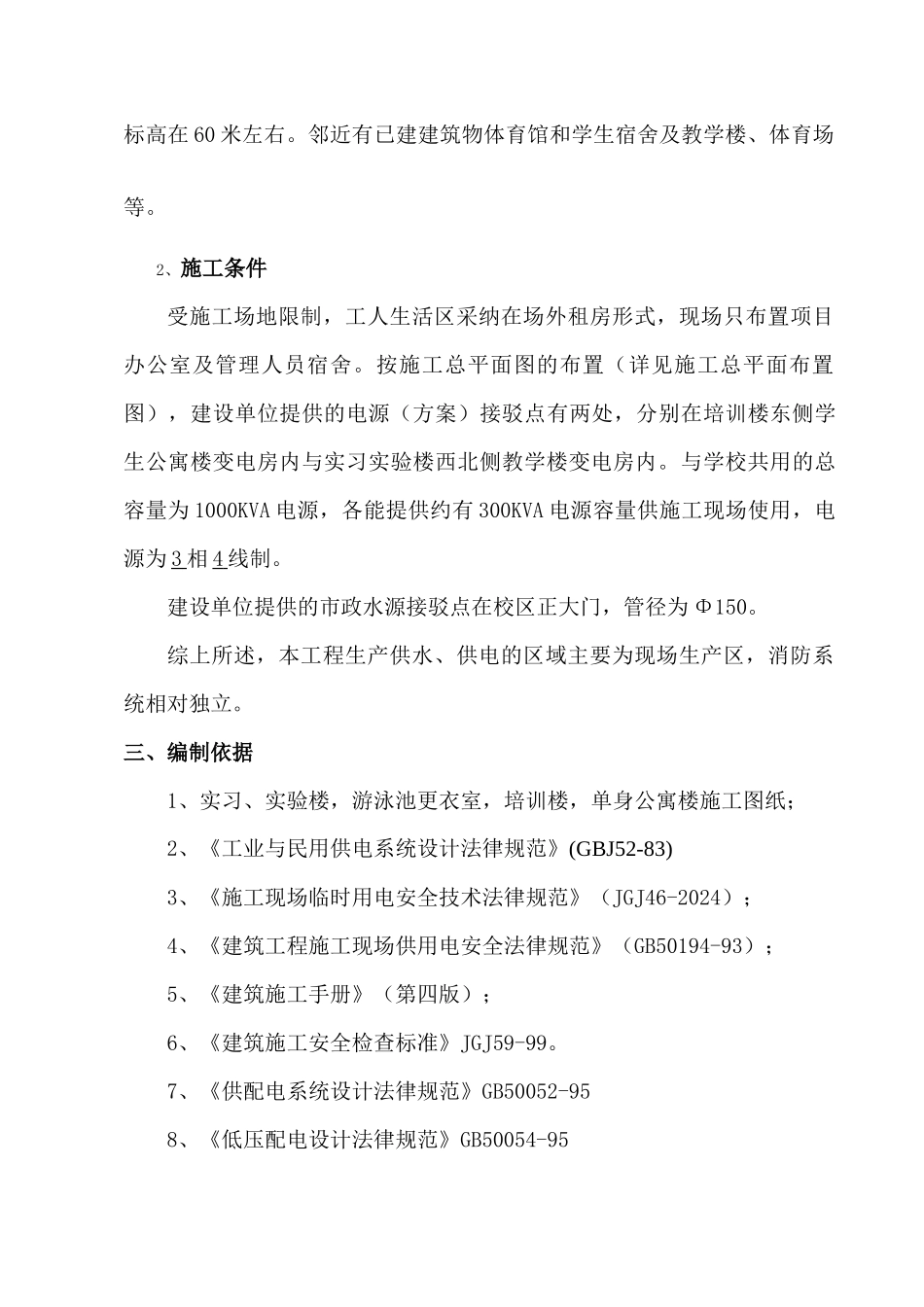

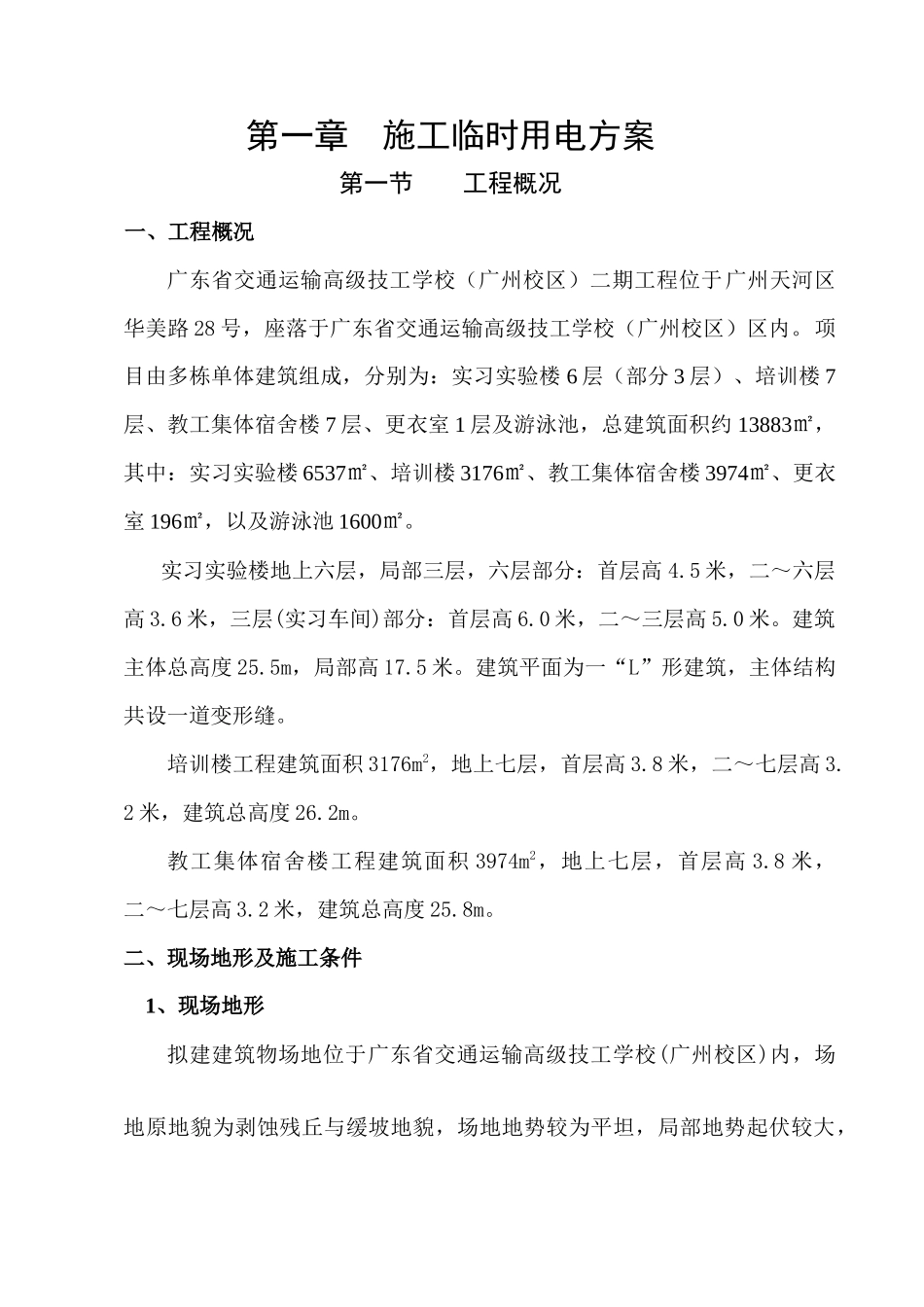

第一章 施工临时用电方案第一节 工程概况一、工程概况广东省交通运输高级技工学校（广州校区）二期工程位于广州天河区华美路 28 号，座落于广东省交通运输高级技工学校（广州校区）区内。项目由多栋单体建筑组成，分别为：实习实验楼 6 层（部分 3 层）、培训楼 7层、教工集体宿舍楼 7 层、更衣室 1 层及游泳池，总建筑面积约 13883㎡，其中：实习实验楼 6537㎡、培训楼 3176㎡、教工集体宿舍楼 3974㎡、更衣室 196㎡，以及游泳池 1600㎡。实习实验楼地上六层，局部三层，六层部分：首层高 4.5 米，二～六层高 3.6 米，三层(实习车间)部分：首层高 6.0 米，二～三层高 5.0 米。建筑主体总高度 25.5m，局部高 17.5 米。建筑平面为一“L”形建筑，主体结构共设一道变形缝。培训楼工程建筑面积 3176m2，地上七层，首层高 3.8 米，二～七层高 3.2 米，建筑总高度 26.2m。教工集体宿舍楼工程建筑面积 3974m2，地上七层，首层高 3.8 米，二～七层高 3.2 米，建筑总高度 25.8m。二、现场地形及施工条件 1、现场地形拟建建筑物场地位于广东省交通运输高级技工学校(广州校区)内，场地原地貌为剥蚀残丘与缓坡地貌，场地地势较为平坦，局部地势起伏较大，标高在 60 米左右。邻近有已建建筑物体育馆和学生宿舍及教学楼、体育场等。2、施工条件受施工场地限制，工人生活区采纳在场外租房形式，现场只布置项目办公室及管理人员宿舍。按施工总平面图的布置（详见施工总平面布置图），建设单位提供的电源（方案）接驳点有两处，分别在培训楼东侧学生公寓楼变电房内与实习实验楼西北侧教学楼变电房内。与学校共用的总容量为 1000KVA 电源，各能提供约有 300KVA 电源容量供施工现场使用，电源为 3 相 4 线制。建设单位提供的市政水源接驳点在校区正大门，管径为 Φ150。综上所述，本工程生产供水、供电的区域主要为现场生产区，消防系统相对独立。三、编制依据1、实习、实验楼，游泳池更衣室，培训楼，单身公寓楼施工图纸；2、《工业与民用供电系统设计法律规范》(GBJ52-83)3、《施工现场临时用电安全技术法律规范》（JGJ46-2024）；4、《建筑工程施工现场供用电安全法律规范》（GB50194-93）；5、《建筑施工手册》（第四版）；6、《建筑施工安全检查标准》JGJ59-99。7、《供配电系统设计法律规范》GB50052-958、《低压配电设计法律规范》GB50054-95第二节 施工部署由于本工程建筑面积大，栋数多，楼层高，施...
