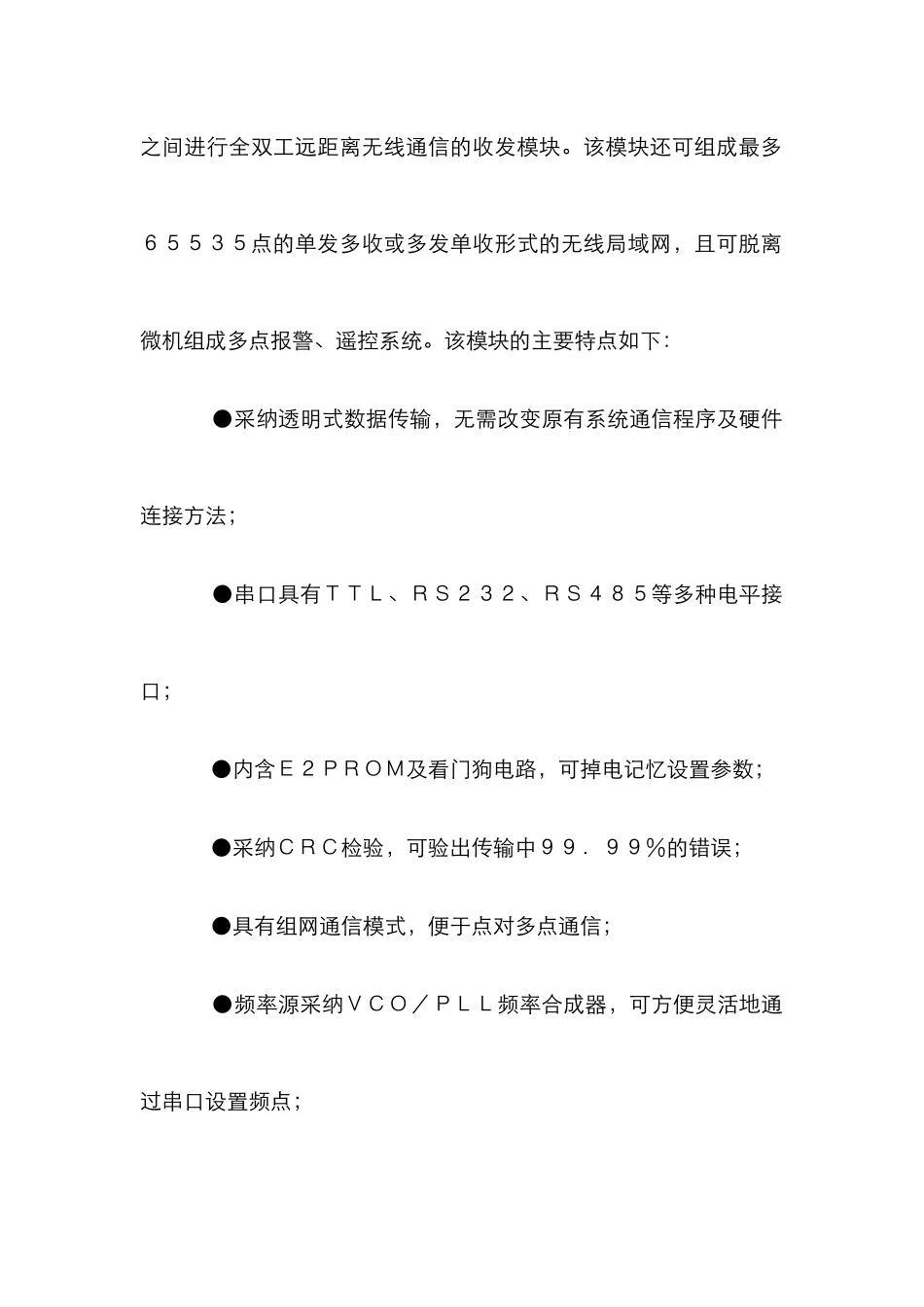

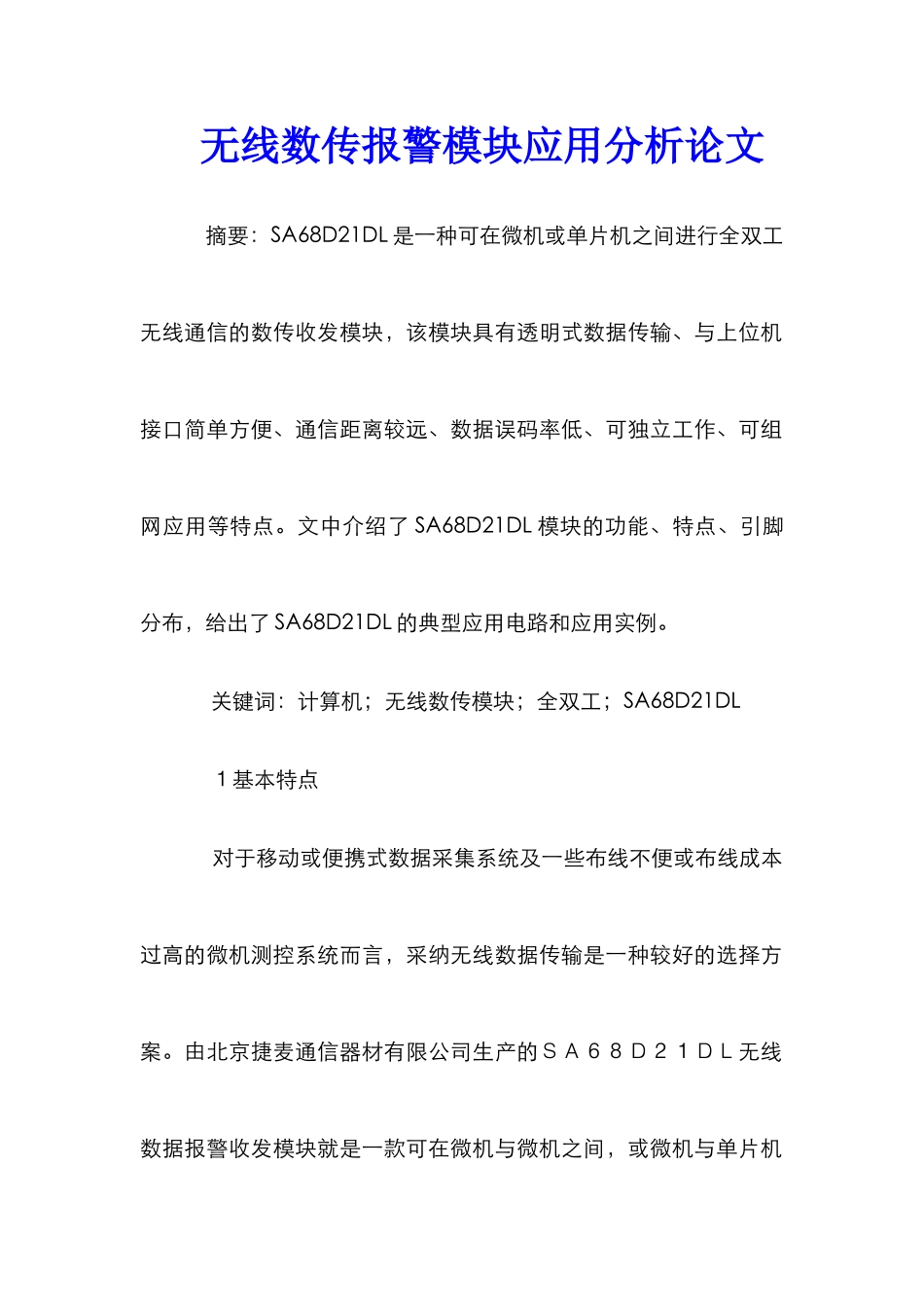

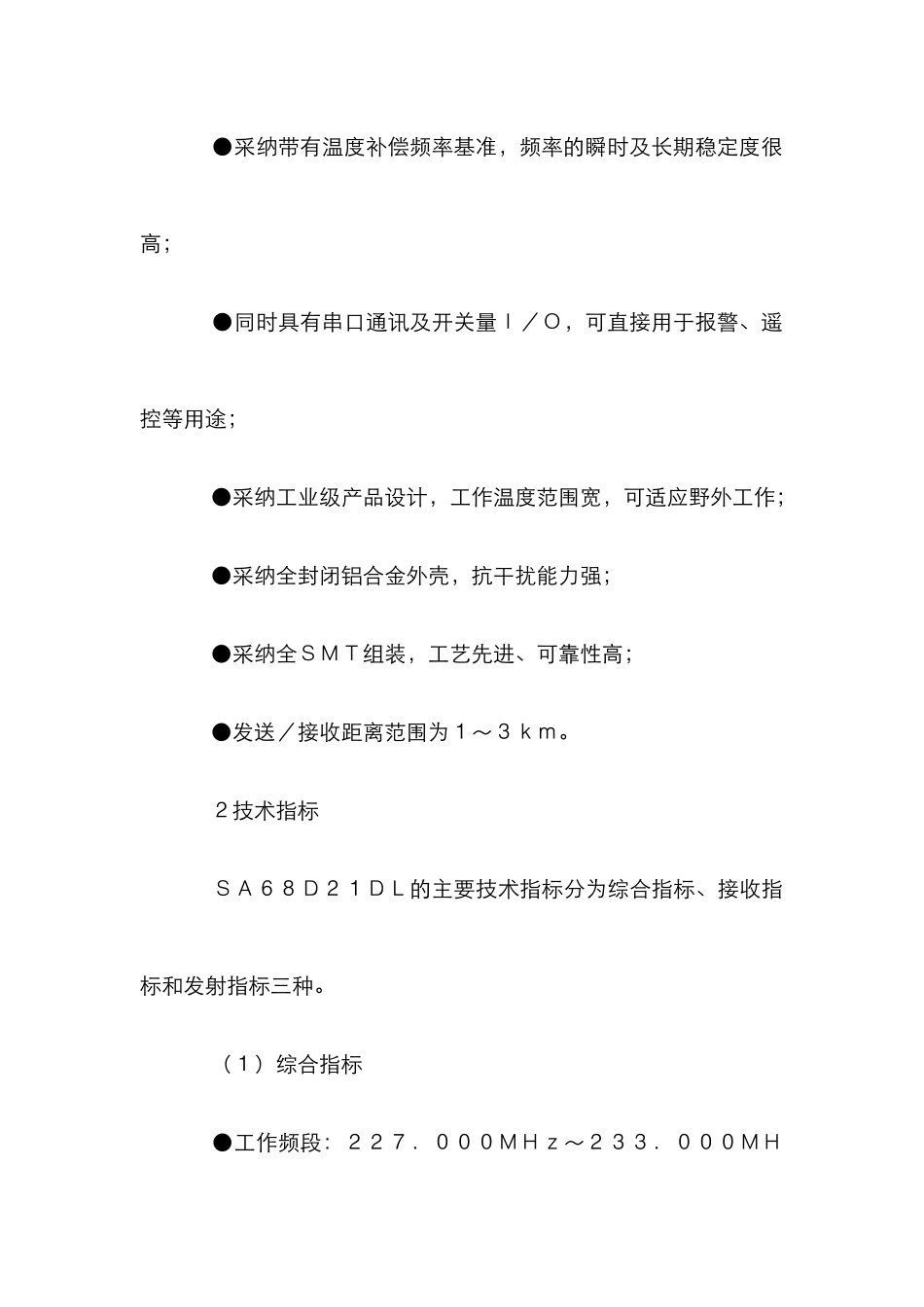

无线数传报警模块应用分析论文 摘要：SA68D21DL 是一种可在微机或单片机之间进行全双工无线通信的数传收发模块，该模块具有透明式数据传输、与上位机接口简单方便、通信距离较远、数据误码率低、可独立工作、可组网应用等特点。文中介绍了 SA68D21DL 模块的功能、特点、引脚分布，给出了 SA68D21DL 的典型应用电路和应用实例。 关键词：计算机；无线数传模块；全双工；SA68D21DL １基本特点 对于移动或便携式数据采集系统及一些布线不便或布线成本过高的微机测控系统而言，采纳无线数据传输是一种较好的选择方案。由北京捷麦通信器材有限公司生产的ＳＡ６８Ｄ２１ＤＬ无线数据报警收发模块就是一款可在微机与微机之间，或微机与单片机之间进行全双工远距离无线通信的收发模块。该模块还可组成最多６５５３５点的单发多收或多发单收形式的无线局域网，且可脱离微机组成多点报警、遥控系统。该模块的主要特点如下： ●采纳透明式数据传输，无需改变原有系统通信程序及硬件连接方法； ●串口具有ＴＴＬ、ＲＳ２３２、ＲＳ４８５等多种电平接口； ●内含Ｅ２ＰＲＯＭ及看门狗电路，可掉电记忆设置参数； ●采纳ＣＲＣ检验，可验出传输中９９．９９％的错误； ●具有组网通信模式，便于点对多点通信； ●频率源采纳ＶＣＯ／ＰＬＬ频率合成器，可方便灵活地通过串口设置频点； ●采纳带有温度补偿频率基准，频率的瞬时及长期稳定度很高； ●同时具有串口通讯及开关量Ｉ／Ｏ，可直接用于报警、遥控等用途； ●采纳工业级产品设计，工作温度范围宽，可适应野外工作； ●采纳全封闭铝合金外壳，抗干扰能力强； ●采纳全ＳＭＴ组装，工艺先进、可靠性高； ●发送／接收距离范围为１～３ｋｍ。 ２技术指标 ＳＡ６８Ｄ２１ＤＬ的主要技术指标分为综合指标、接收指标和发射指标三种。 （１）综合指标 ●工作频段：２２７．０００ＭＨｚ～２３３．０００ＭＨｚ； ●信道间隔：２５ｋＨｚ； ●频率容差：±５ｐｐｍ； ●工作温度：－３０～＋６０℃； ●天线阻抗：５０ Ω； ●工作电源：ＤＣ６Ｖ； ●无线码速率：１２００ｂｐｓ； ●接口速率：１２００ｂｐｓ； ●接口标准：ＲＳ２３２、ＲＳ４８５、ＴＴＬ电平可选； ●外形尺寸：１２０×１４０×３０ｍｍ； ●重量：１２０ｇ； ●数据传输延时：≤１００ｍｓ。 （２）接收指标 ●灵敏度：≤０．２５１２ｄＢＳＩＮＡＤ； ●邻道选择性：≥６５ｄＢ； ●杂散响...
