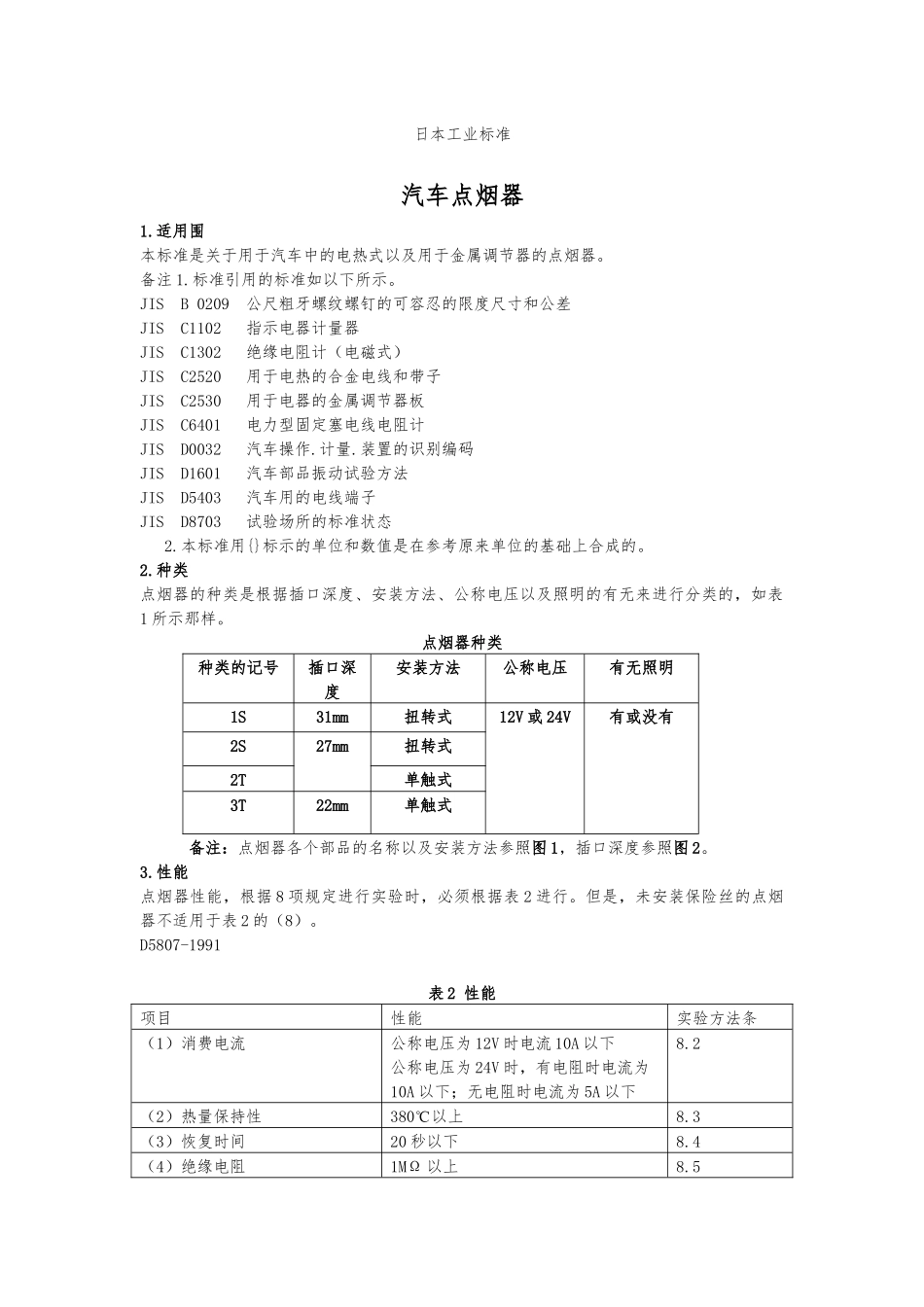

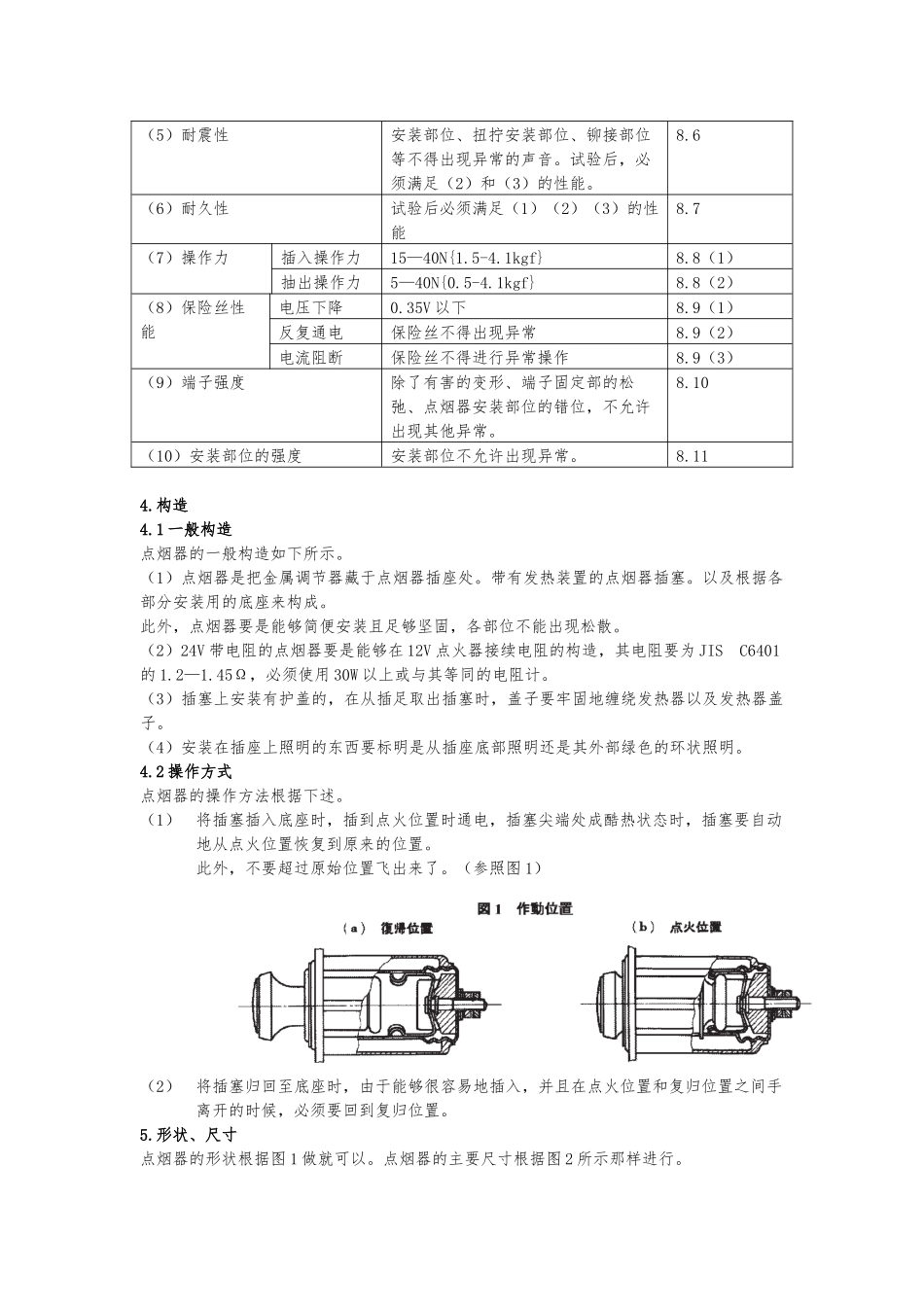

日本工业标准汽车点烟器1.适用围本标准是关于用于汽车中的电热式以及用于金属调节器的点烟器。备注 1.标准引用的标准如以下所示。JIS B 0209 公尺粗牙螺纹螺钉的可容忍的限度尺寸和公差JIS C1102 指示电器计量器JIS C1302 绝缘电阻计（电磁式）JIS C2520 用于电热的合金电线和带子JIS C2530 用于电器的金属调节器板JIS C6401 电力型固定塞电线电阻计JIS D0032 汽车操作.计量.装置的识别编码JIS D1601 汽车部品振动试验方法JIS D5403 汽车用的电线端子JIS D8703 试验场所的标准状态 2.本标准用{}标示的单位和数值是在参考原来单位的基础上合成的。2.种类点烟器的种类是根据插口深度、安装方法、公称电压以及照明的有无来进行分类的，如表1 所示那样。点烟器种类种类的记号插口深度安装方法公称电压有无照明1S31mm扭转式12V 或 24V有或没有2S27mm扭转式2T单触式3T22mm单触式 备注：点烟器各个部品的名称以及安装方法参照图 1，插口深度参照图 2。3.性能点烟器性能，根据 8 项规定进行实验时，必须根据表 2 进行。但是，未安装保险丝的点烟器不适用于表 2 的（8）。D5807-1991表 2 性能项目性能实验方法条（1）消费电流公称电压为 12V 时电流 10A 以下公称电压为 24V 时，有电阻时电流为10A 以下；无电阻时电流为 5A 以下8.2（2）热量保持性380℃以上8.3（3）恢复时间20 秒以下8.4（4）绝缘电阻1MΩ 以上8.5（5）耐震性安装部位、扭拧安装部位、铆接部位等不得出现异常的声音。试验后，必须满足（2）和（3）的性能。8.6（6）耐久性试验后必须满足（1）（2）（3）的性能8.7（7）操作力插入操作力15—40N{1.5-4.1kgf}8.8（1）抽出操作力5—40N{0.5-4.1kgf}8.8（2）（8）保险丝性能电压下降0.35V 以下8.9（1）反复通电保险丝不得出现异常8.9（2）电流阻断保险丝不得进行异常操作8.9（3）（9）端子强度除了有害的变形、端子固定部的松弛、点烟器安装部位的错位，不允许出现其他异常。8.10（10）安装部位的强度安装部位不允许出现异常。8.114.构造4.1 一般构造 点烟器的一般构造如下所示。（1）点烟器是把金属调节器藏于点烟器插座处。带有发热装置的点烟器插塞。以及根据各部分安装用的底座来构成。此外，点烟器要是能够简便安装且足够坚固，各部位不能出现松散。（2）24V 带电阻的点烟器要是能够在 12V 点火器接续电阻的构造，其电阻要为 JIS C6401的 1.2—1.45Ω，必须使用 30W 以上或与其...
