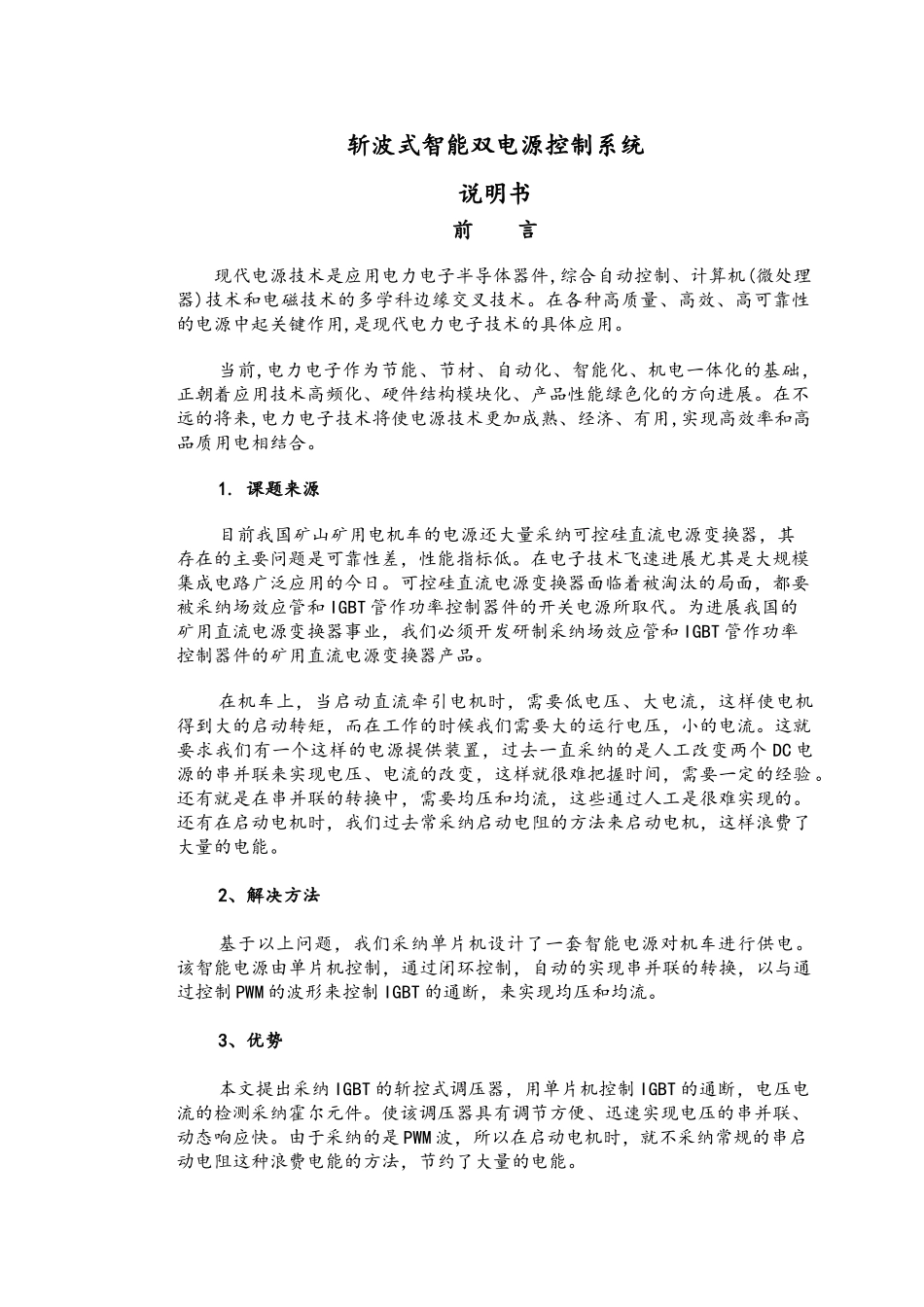

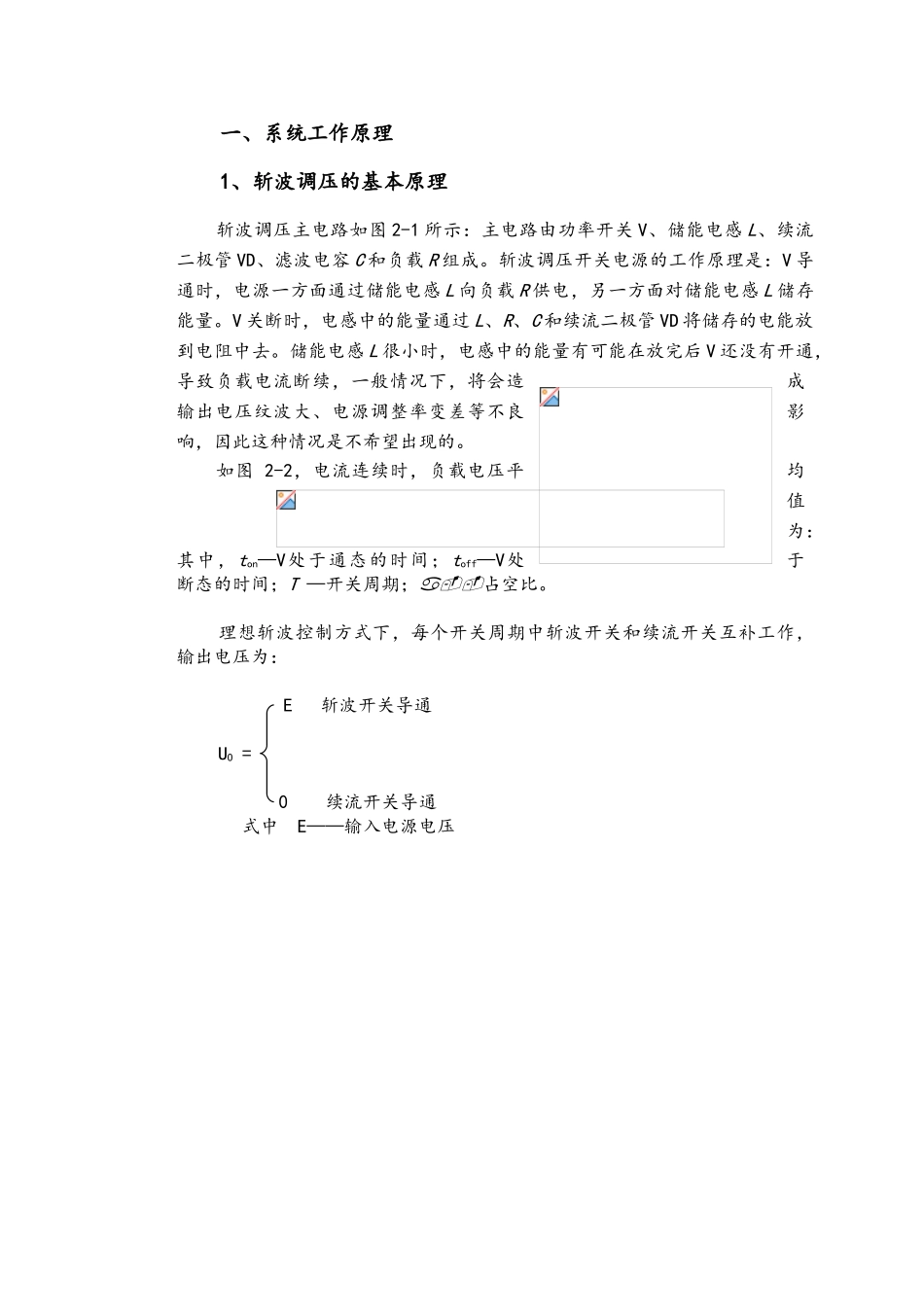

斩波式智能双电源控制系统说明书前 言现代电源技术是应用电力电子半导体器件,综合自动控制、计算机(微处理器)技术和电磁技术的多学科边缘交叉技术。在各种高质量、高效、高可靠性的电源中起关键作用,是现代电力电子技术的具体应用。当前,电力电子作为节能、节材、自动化、智能化、机电一体化的基础,正朝着应用技术高频化、硬件结构模块化、产品性能绿色化的方向进展。在不远的将来,电力电子技术将使电源技术更加成熟、经济、有用,实现高效率和高品质用电相结合。1. 课题来源目前我国矿山矿用电机车的电源还大量采纳可控硅直流电源变换器，其存在的主要问题是可靠性差，性能指标低。在电子技术飞速进展尤其是大规模集成电路广泛应用的今日。可控硅直流电源变换器面临着被淘汰的局面，都要被采纳场效应管和 IGBT 管作功率控制器件的开关电源所取代。为进展我国的矿用直流电源变换器事业，我们必须开发研制采纳场效应管和 IGBT 管作功率控制器件的矿用直流电源变换器产品。在机车上，当启动直流牵引电机时，需要低电压、大电流，这样使电机得到大的启动转矩，而在工作的时候我们需要大的运行电压，小的电流。这就要求我们有一个这样的电源提供装置，过去一直采纳的是人工改变两个 DC 电源的串并联来实现电压、电流的改变，这样就很难把握时间，需要一定的经验。还有就是在串并联的转换中，需要均压和均流，这些通过人工是很难实现的。还有在启动电机时，我们过去常采纳启动电阻的方法来启动电机，这样浪费了大量的电能。2、解决方法基于以上问题，我们采纳单片机设计了一套智能电源对机车进行供电。该智能电源由单片机控制，通过闭环控制，自动的实现串并联的转换，以与通过控制 PWM 的波形来控制 IGBT 的通断，来实现均压和均流。3、优势本文提出采纳 IGBT 的斩控式调压器，用单片机控制 IGBT 的通断，电压电流的检测采纳霍尔元件。使该调压器具有调节方便、迅速实现电压的串并联、动态响应快。由于采纳的是 PWM 波，所以在启动电机时，就不采纳常规的串启动电阻这种浪费电能的方法，节约了大量的电能。一、系统工作原理1、斩波调压的基本原理斩波调压主电路如图 2-1 所示：主电路由功率开关 V、储能电感 L、续流二极管 VD、滤波电容 C 和负载 R 组成。斩波调压开关电源的工作原理是：V 导通时，电源一方面通过储能电感 L 向负载 R 供电，另一方面对储能电感 L 储存能量。V 关断时，电感中的能量通过 L、R、C ...
