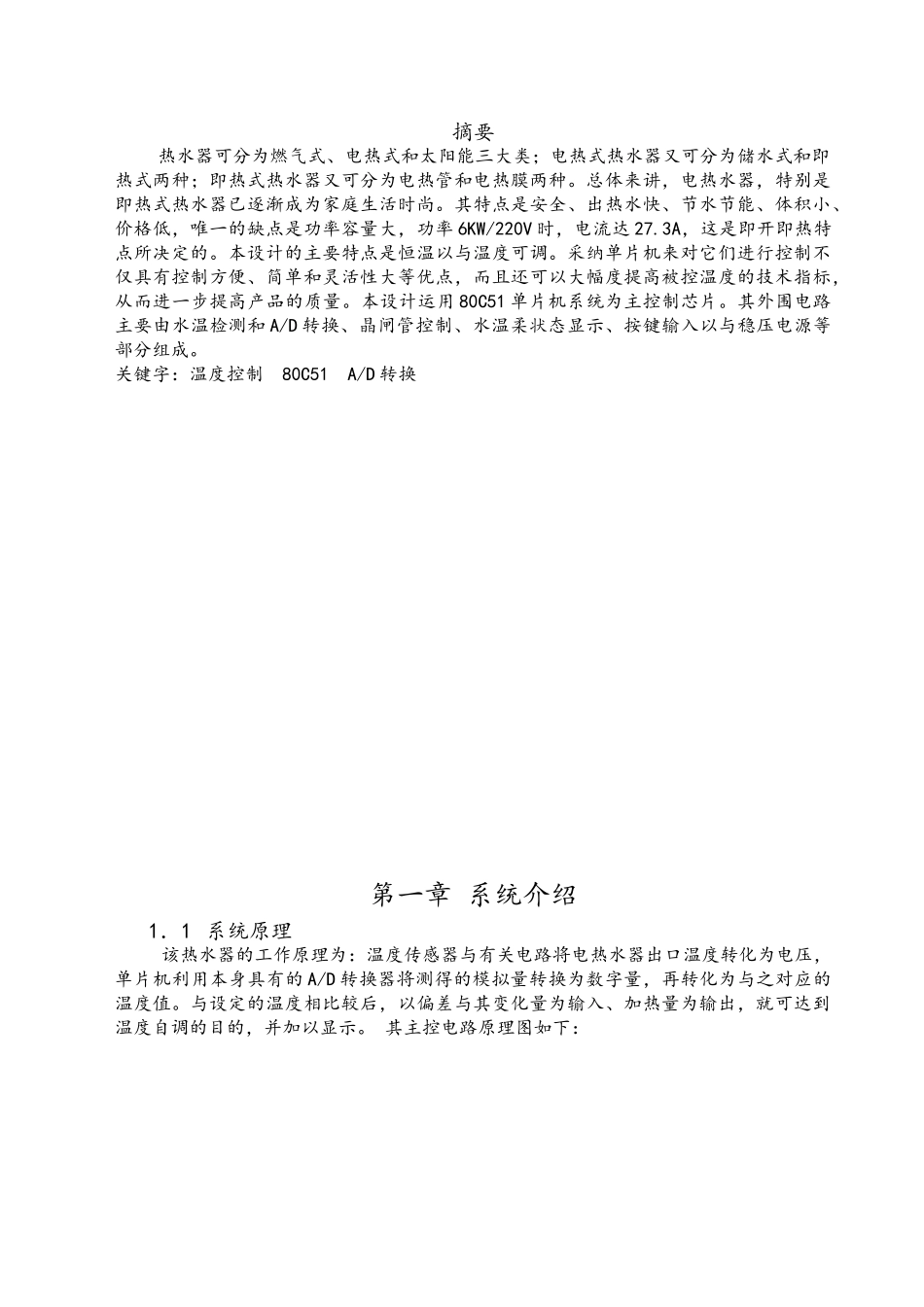

摘要热水器可分为燃气式、电热式和太阳能三大类;电热式热水器又可分为储水式和即热式两种;即热式热水器又可分为电热管和电热膜两种。总体来讲,电热水器,特别是即热式热水器已逐渐成为家庭生活时尚。其特点是安全、出热水快、节水节能、体积小、价格低,唯一的缺点是功率容量大,功率 6KW/220V 时,电流达 27.3A,这是即开即热特点所决定的。本设计的主要特点是恒温以与温度可调。采纳单片机来对它们进行控制不仅具有控制方便、简单和灵活性大等优点,而且还可以大幅度提高被控温度的技术指标,从而进一步提高产品的质量。本设计运用 80C51 单片机系统为主控制芯片。其外围电路主要由水温检测和 A/D 转换、晶闸管控制、水温柔状态显示、按键输入以与稳压电源等部分组成。关键字:温度控制 80C51 A/D 转换第一章 系统介绍1.1 系统原理 该热水器的工作原理为:温度传感器与有关电路将电热水器出口温度转化为电压,单片机利用本身具有的 A/D 转换器将测得的模拟量转换为数字量,再转化为与之对应的温度值。与设定的温度相比较后,以偏差与其变化量为输入、加热量为输出,就可达到温度自调的目的,并加以显示。 其主控电路原理图如下:1.2 方案论证 基于上述原理该系统具有对温度的精确控制、能显示当前时间热水器的实际温度以与自动检测热水器是否处于正常工作状态,并具有调温、恒温、防超高温等多项自检功能,使用户在使用过程中安全更有保障。1.2.1水温检测电路1.2.2按键输入电路1.2.3水温柔状态显示电路 本设计中选的显示器是 LED,显示方法是静态显示。而常用的显示器件有:(1)显示和记录仪表;(2)CRT 显示终端;(3)LED 或 LCD 显示器;(4)大屏幕显示器。在这些显示方法中,显示和记录仪表能连续进行显示和记录。但它的价钱比较贵,且为模拟显示,读数不方便,有一定的误差,所以它只适用于企业的技术改造,在新设计的微型计算机系统中不宜采纳。CTR 它直观、灵活,不但可显示数字,而且可以显示画面与报表;但系统比较复杂,价格也比较贵,所以多用于大、中型控制系统中。大屏幕显示具有显示清楚、视觉围宽广等优点,主要用于车站、码头、体育场馆、大型生产装置的现场显示。LED 数码管由于具有结构简单,体积小,功耗低,响应速度快,易于匹配,寿命长,可靠性高等优点。虽然 LCD 也有这些优点但它价格比 LED 贵。所以本设计选LED。在微型计算机控制系统中常用的显示方法有:(1)动态显示;(...
