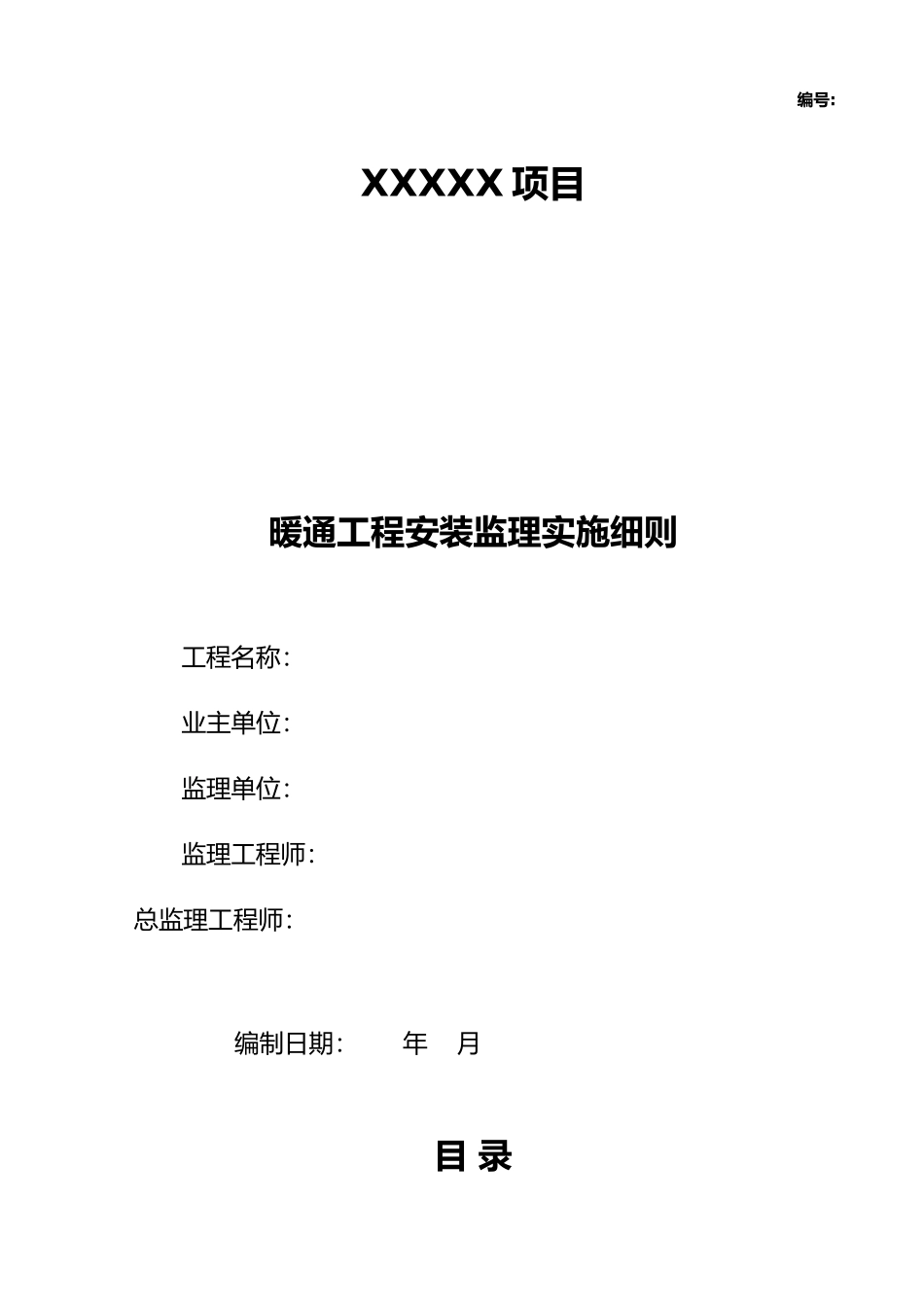

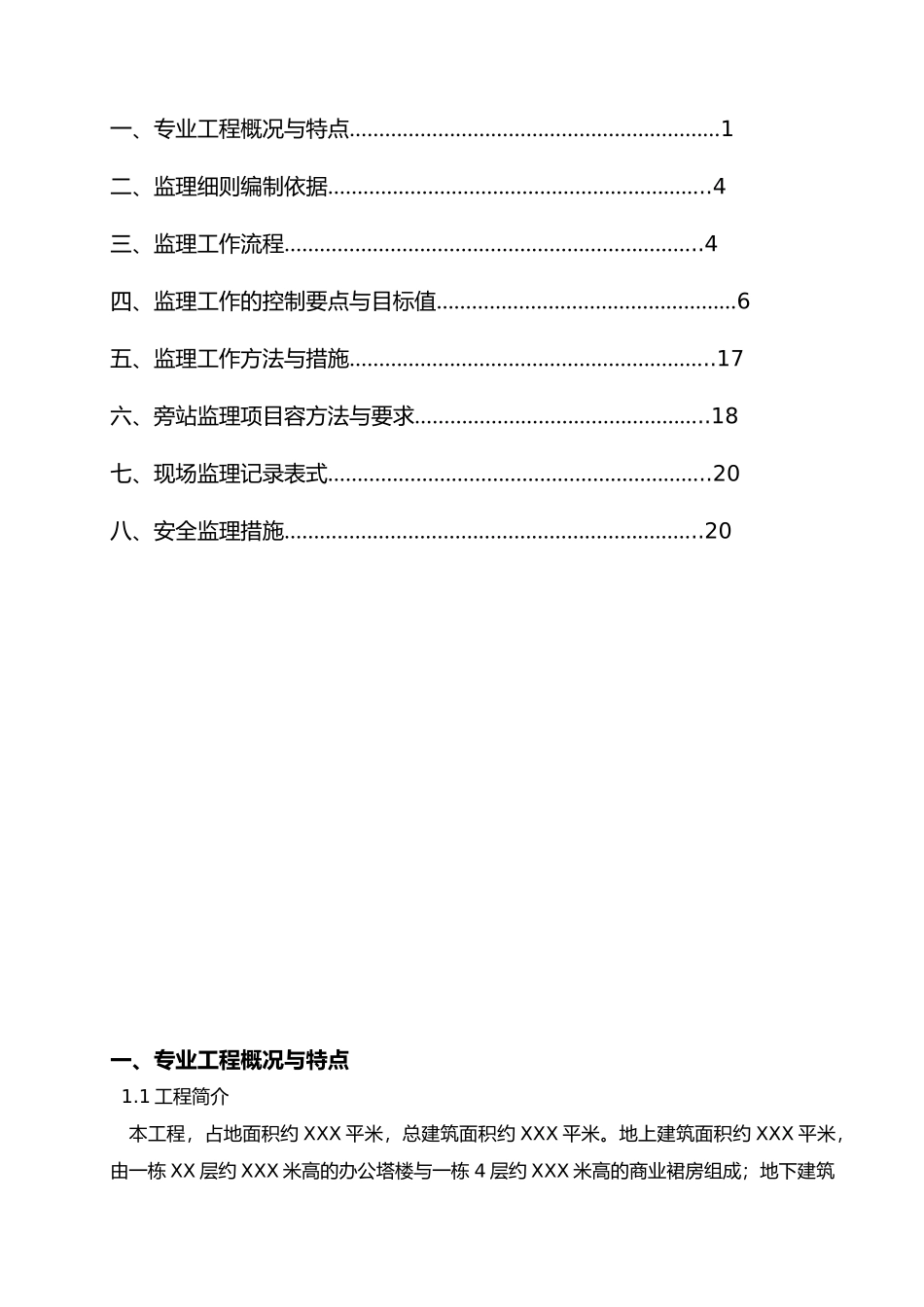

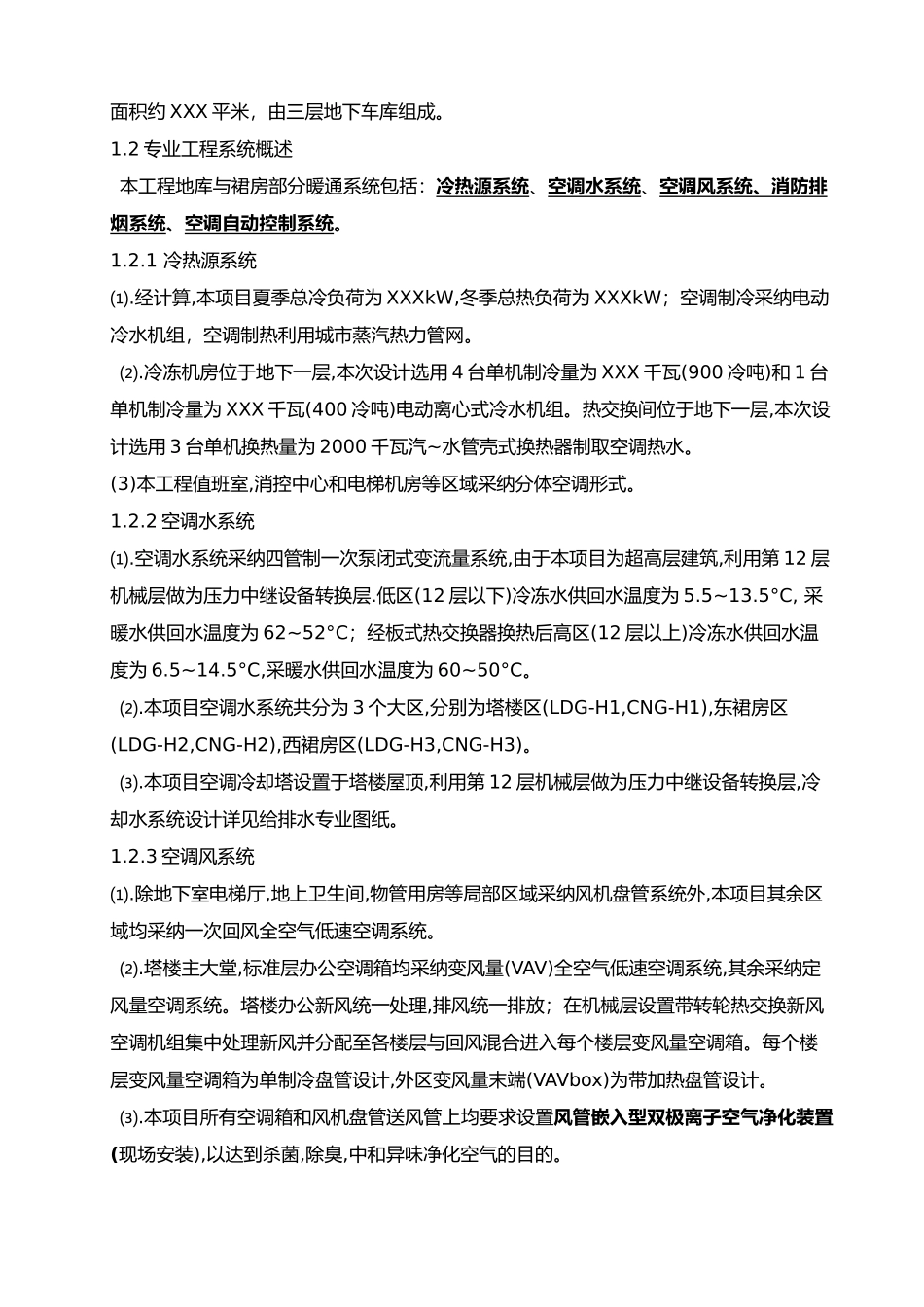

编号: XXXXX 项目暖通工程安装监理实施细则 工程名称： 业主单位： 监理单位： 监理工程师： 总监理工程师：编制日期： 年 月目 录一、专业工程概况与特点………………………………………………………1二、监理细则编制依据………………………………………………………..4三、监理工作流程……………………………………………………………..4四、监理工作的控制要点与目标值……………………………………………6五、监理工作方法与措施……………………………………………………..17六、旁站监理项目容方法与要求…………………………………………..18七、现场监理记录表式………………………………………………………..20八、安全监理措施……………………………………………………………..20一、专业工程概况与特点1.1 工程简介本工程，占地面积约 XXX 平米，总建筑面积约 XXX 平米。地上建筑面积约 XXX 平米，由一栋 XX 层约 XXX 米高的办公塔楼与一栋 4 层约 XXX 米高的商业裙房组成；地下建筑面积约 XXX 平米，由三层地下车库组成。1.2 专业工程系统概述本工程地库与裙房部分暖通系统包括：冷热源系统、空调水系统、空调风系统、消防排烟系统、空调自动控制系统。1.2.1 冷热源系统.⑴ 经计算,本项目夏季总冷负荷为 XXXkW,冬季总热负荷为 XXXkW；空调制冷采纳电动冷水机组，空调制热利用城市蒸汽热力管网。.⑵ 冷冻机房位于地下一层,本次设计选用 4 台单机制冷量为 XXX 千瓦(900 冷吨)和 1 台单机制冷量为 XXX 千瓦(400 冷吨)电动离心式冷水机组。热交换间位于地下一层,本次设计选用 3 台单机换热量为 2000 千瓦汽~水管壳式换热器制取空调热水。(3)本工程值班室,消控中心和电梯机房等区域采纳分体空调形式。1.2.2 空调水系统.⑴ 空调水系统采纳四管制一次泵闭式变流量系统,由于本项目为超高层建筑,利用第 12 层机械层做为压力中继设备转换层.低区(12 层以下)冷冻水供回水温度为 5.5~13.5°C, 采暖水供回水温度为 62~52°C；经板式热交换器换热后高区(12 层以上)冷冻水供回水温度为 6.5~14.5°C,采暖水供回水温度为 60~50°C。.⑵ 本项目空调水系统共分为 3 个大区,分别为塔楼区(LDG-H1,CNG-H1),东裙房区(LDG-H2,CNG-H2),西裙房区(LDG-H3,CNG-H3)。.⑶ 本项目空调冷却塔设置于塔楼屋顶,利用第 12 层机械层做为压力中继设备转换层,冷却水系统设计详见给排水专业图纸。1.2.3 空...
