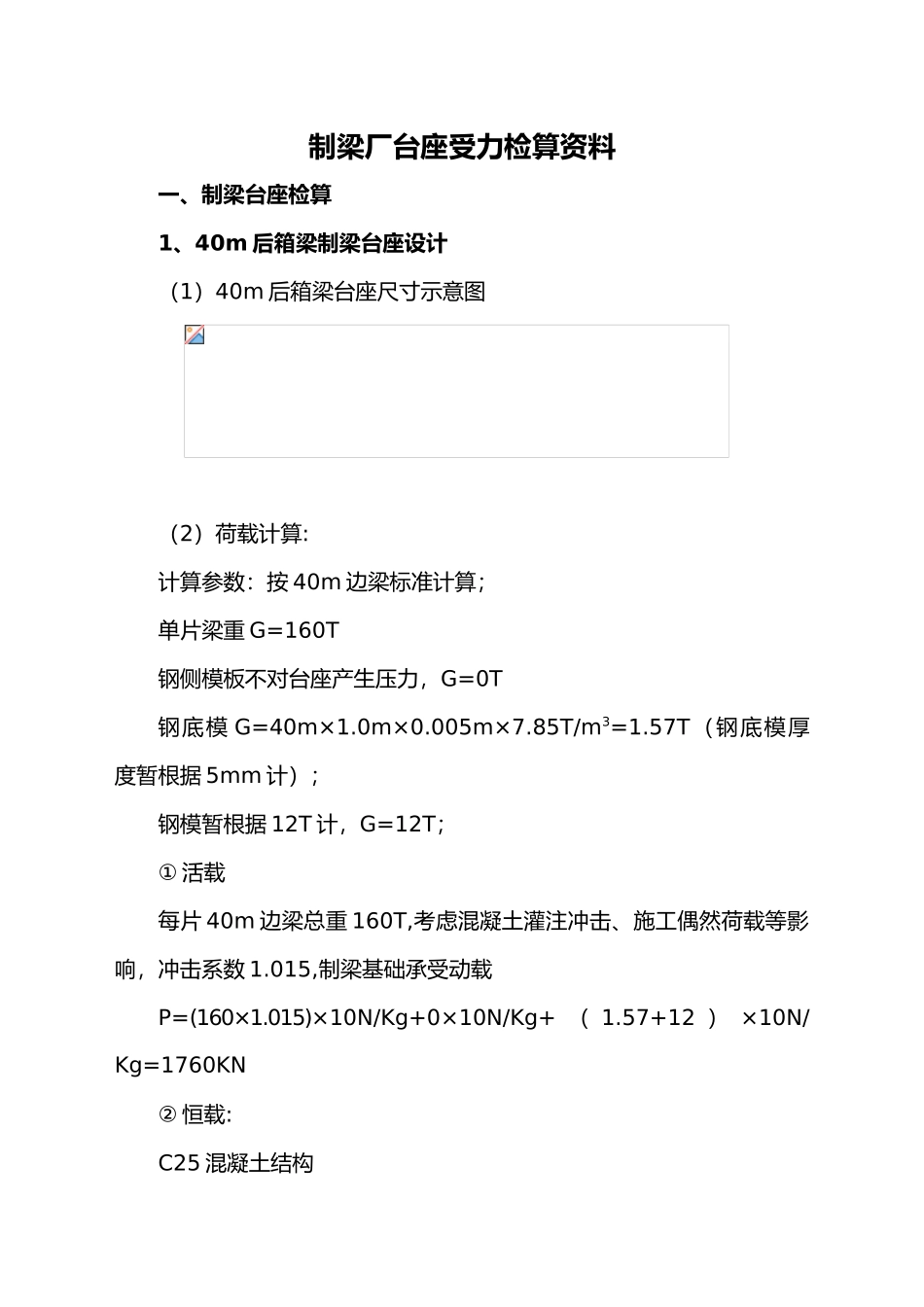

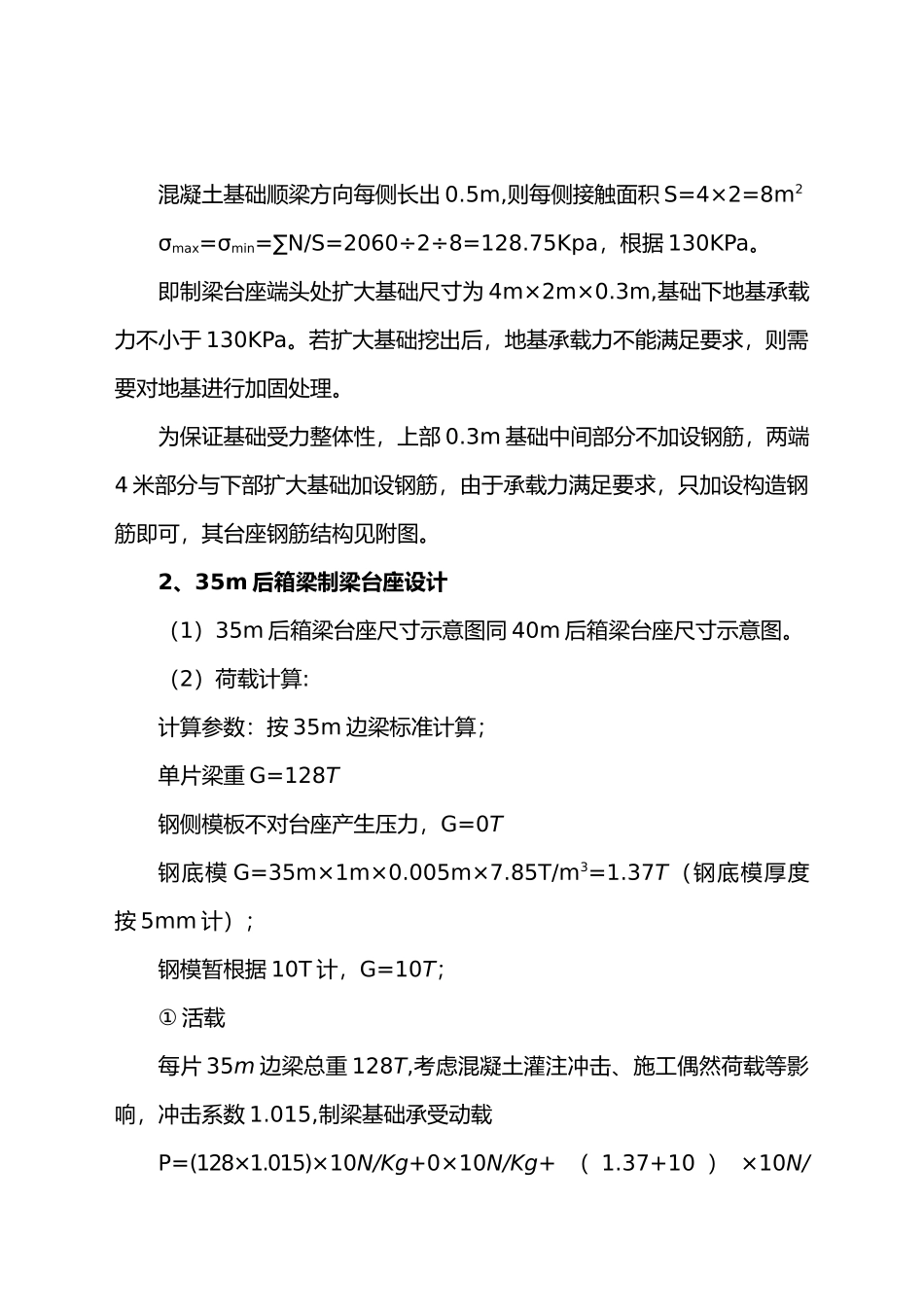

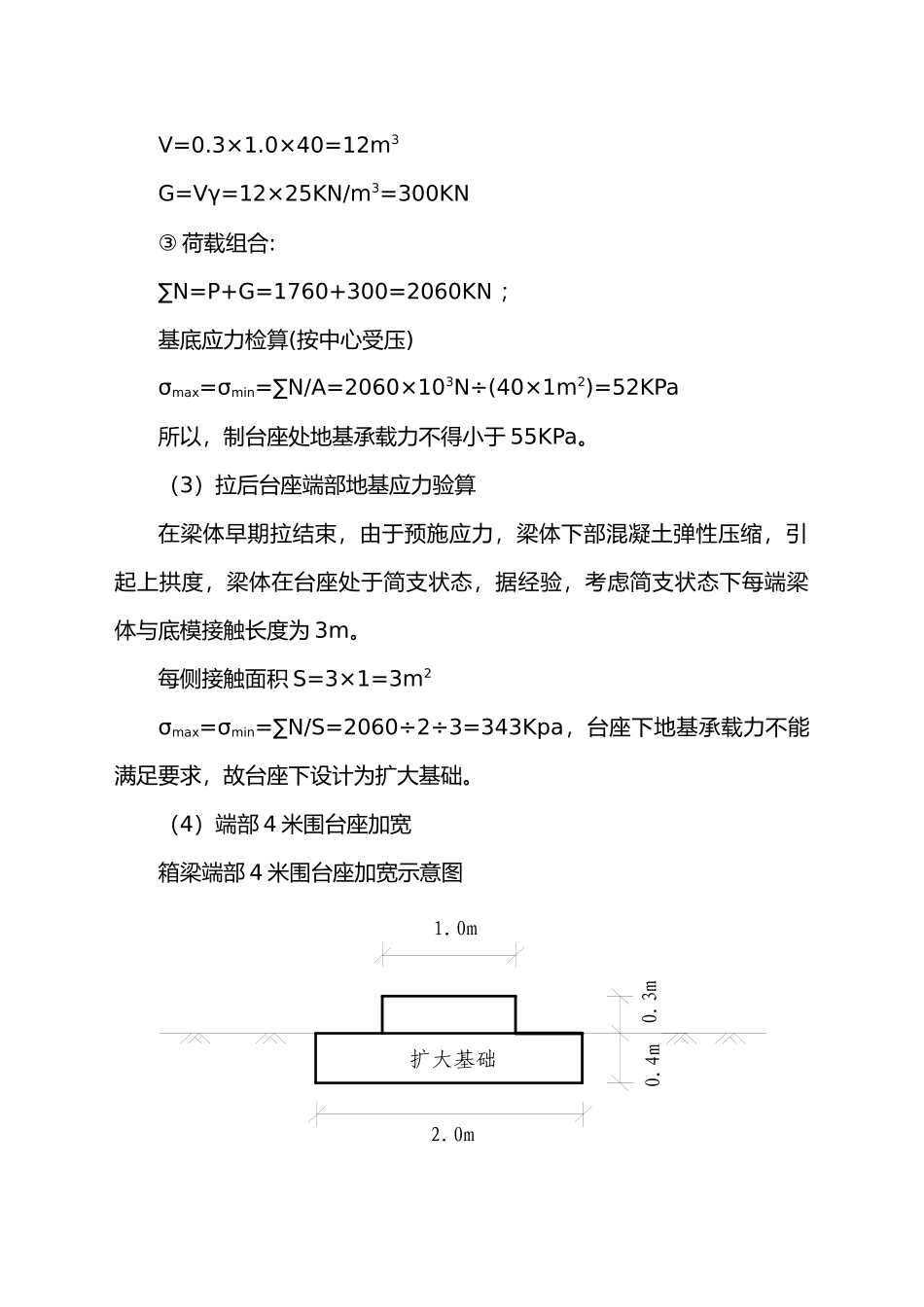

制梁厂台座受力检算资料一、制梁台座检算1、40m 后箱梁制梁台座设计（1）40m 后箱梁台座尺寸示意图（2）荷载计算:计算参数：按 40m 边梁标准计算；单片梁重 G=160T钢侧模板不对台座产生压力，G=0T钢底模 G=40m×1.0m×0.005m×7.85T/m3=1.57T（钢底模厚度暂根据 5mm 计）；钢模暂根据 12T 计，G=12T；① 活载每片 40m 边梁总重 160T,考虑混凝土灌注冲击、施工偶然荷载等影响，冲击系数 1.015,制梁基础承受动载P=(160×1.015)×10N/Kg+0×10N/Kg+ （ 1.57+12 ） ×10N/Kg=1760KN② 恒载:C25 混凝土结构V=0.3×1.0×40=12m3G=Vγ=12×25KN/m3=300KN③ 荷载组合:∑N=P+G=1760+300=2060KN ；基底应力检算(按中心受压)σmax=σmin=∑N/A=2060×103N÷(40×1m2)=52KPa所以，制台座处地基承载力不得小于 55KPa。（3）拉后台座端部地基应力验算在梁体早期拉结束，由于预施应力，梁体下部混凝土弹性压缩，引起上拱度，梁体在台座处于简支状态，据经验，考虑简支状态下每端梁体与底模接触长度为 3m。每侧接触面积 S=3×1=3m2σmax=σmin=∑N/S=2060÷2÷3=343Kpa，台座下地基承载力不能满足要求，故台座下设计为扩大基础。（4）端部 4 米围台座加宽箱梁端部 4 米围台座加宽示意图1.0m0.4m0.3m2.0m扩大基础混凝土基础顺梁方向每侧长出 0.5m,则每侧接触面积 S=4×2=8m2σmax=σmin=∑N/S=2060÷2÷8=128.75Kpa，根据 130KPa。即制梁台座端头处扩大基础尺寸为 4m×2m×0.3m,基础下地基承载力不小于 130KPa。若扩大基础挖出后，地基承载力不能满足要求，则需要对地基进行加固处理。为保证基础受力整体性，上部 0.3m 基础中间部分不加设钢筋，两端4 米部分与下部扩大基础加设钢筋，由于承载力满足要求，只加设构造钢筋即可，其台座钢筋结构见附图。2、35m 后箱梁制梁台座设计（1）35m 后箱梁台座尺寸示意图同 40m 后箱梁台座尺寸示意图。（2）荷载计算:计算参数：按 35m 边梁标准计算；单片梁重 G=128T钢侧模板不对台座产生压力，G=0T钢底模 G=35m×1m×0.005m×7.85T/m3=1.37T（钢底模厚度按 5mm 计）；钢模暂根据 10T 计，G=10T；① 活载每片 35m 边梁总重 128T,考虑混凝土灌注冲击、施工偶然荷载等影响，冲击系数 1.015,制梁基础承受动载P=(128×1.015)×10N/Kg+0×10N/Kg+ （ 1.37+10 ） ×10N/Kg=1414KN② 恒载:C25 混凝土结构V=0.3×1.0×35=10.5m3G=Vγ=10.5×25KN/m3=262.5KN③ 荷载组合:...
