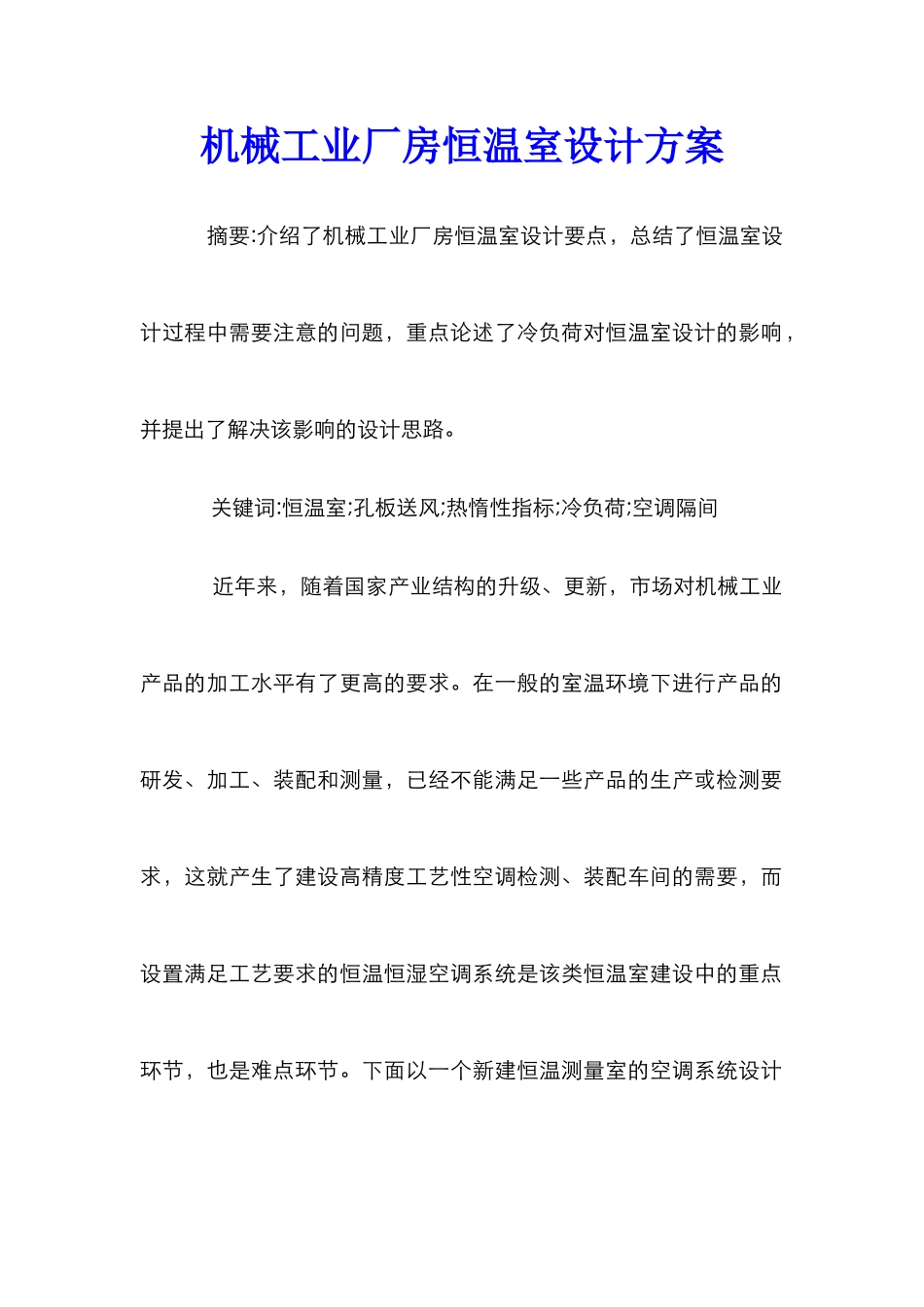

机械工业厂房恒温室设计方案 摘要:介绍了机械工业厂房恒温室设计要点,总结了恒温室设计过程中需要注意的问题,重点论述了冷负荷对恒温室设计的影响,并提出了解决该影响的设计思路。 关键词:恒温室;孔板送风;热惰性指标;冷负荷;空调隔间 近年来,随着国家产业结构的升级、更新,市场对机械工业产品的加工水平有了更高的要求。在一般的室温环境下进行产品的研发、加工、装配和测量,已经不能满足一些产品的生产或检测要求,这就产生了建设高精度工艺性空调检测、装配车间的需要,而设置满足工艺要求的恒温恒湿空调系统是该类恒温室建设中的重点环节,也是难点环节。下面以一个新建恒温测量室的空调系统设计为例进行介绍。 1工程概况 该工程为厦门市某机械工业厂房轴承清洗区的一间恒温室设计,具体设计参数要求如下:房间吊顶完成面净高为3.5m,房间净尺寸为4m×4m;房间要求温度为20℃,波动幅度为±0.3℃;相对湿度为40%~60%,波动幅度为±5%;0.1~2.0m高度内同一水平面温度变化率不超过0.3℃/h,竖直方向温度梯度无要求。 2常规要求 由于恒温室要求温度波动幅度为±0.3℃,不可设置外墙,虽然大车间内有舒适性空调,但与该恒温室的温差大于3℃,因此恒温室的隔墙应设保温层。围护结构传热系数及最小热惰性指标要求如表1所示。设计时应重点关注热惰性指标D,恒温室围护结构的热惰性指标D是体现围护结构温度衰减倍数和延迟时间的量纲一量,D=热阻×蓄热系数。D越大,围护结构的热稳定性就越好,越有利于减少恒温室的温度波动。 3冷负荷的影响 3.1空调负荷的计算。空调房间的全年负荷及显热负荷由负荷计算软件计算所得,在此不展开叙述。3.2送风温差及气流组织基于恒温室的基准温度及室内热湿比情况,将送风温差设定为3℃,气流组织按全面孔板上送风、下回风设计,工作区风速为0.20~0.25m/s。设计时需要进行全面孔板的设计计算,具体的计算步骤如下:1)确定孔板送风风速vs;2)根据房间的显热冷负荷Q和送风温差,计算送风量Ls;3)根据送风风速vs和送风量Ls,计算孔口总面积fk及净孔面积比r;4)确定孔口中心距l和孔口数目n;5)校核工作区的最大风速vx,并使其不大于工作区的允许风速;6)校核工作区最大轴心温差 Δ tx,并使该值不大于室温允许波动范围;7)确定稳压层高度hw[2]。以上设计步骤看上去一目了然,清楚明确,但该工...
