公牛网线插座接线图解

公牛网线插座接线图解_第1页
1/6
公牛网线插座接线图解_第2页
2/6
公牛网线插座接线图解_第3页
3/6

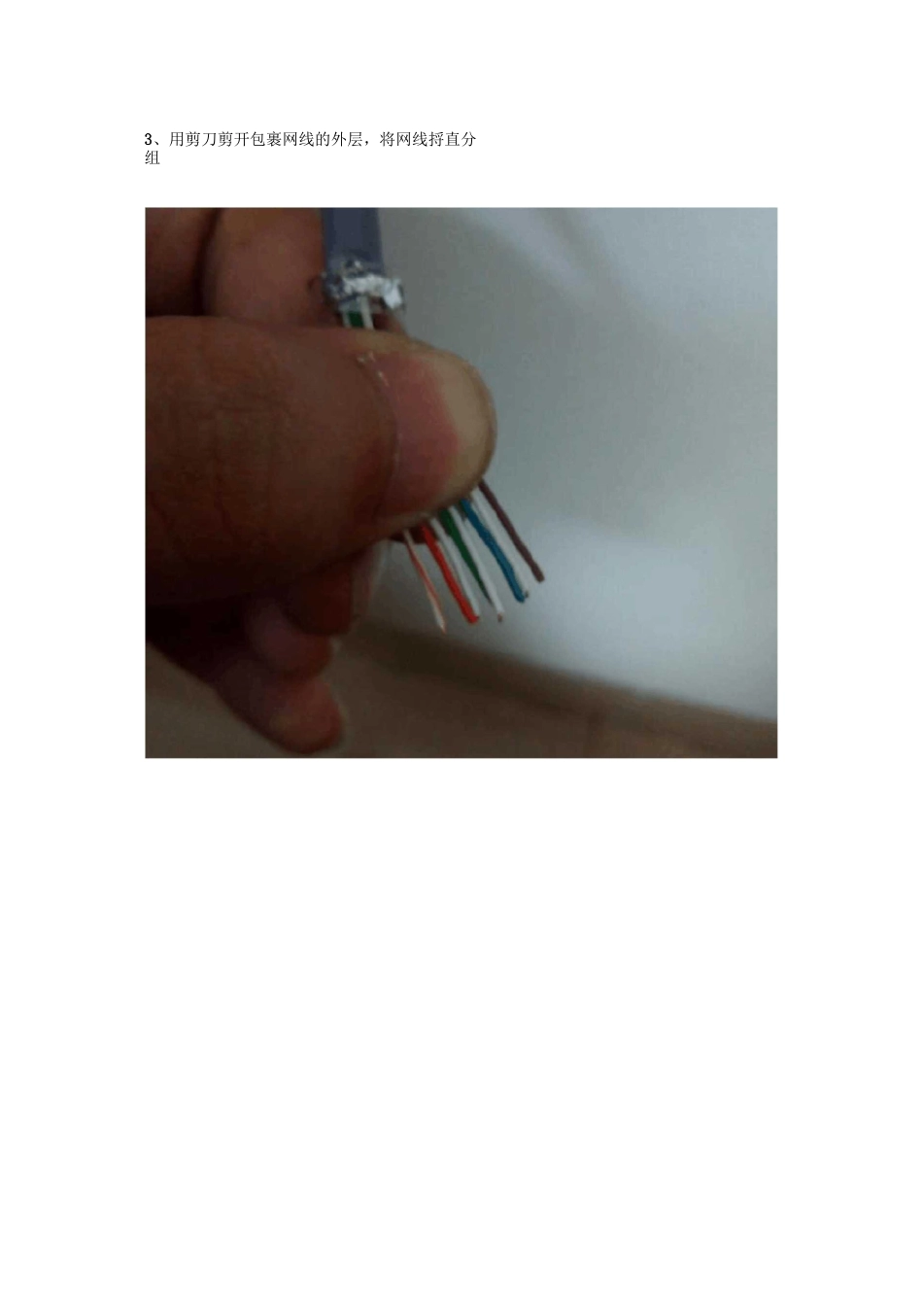

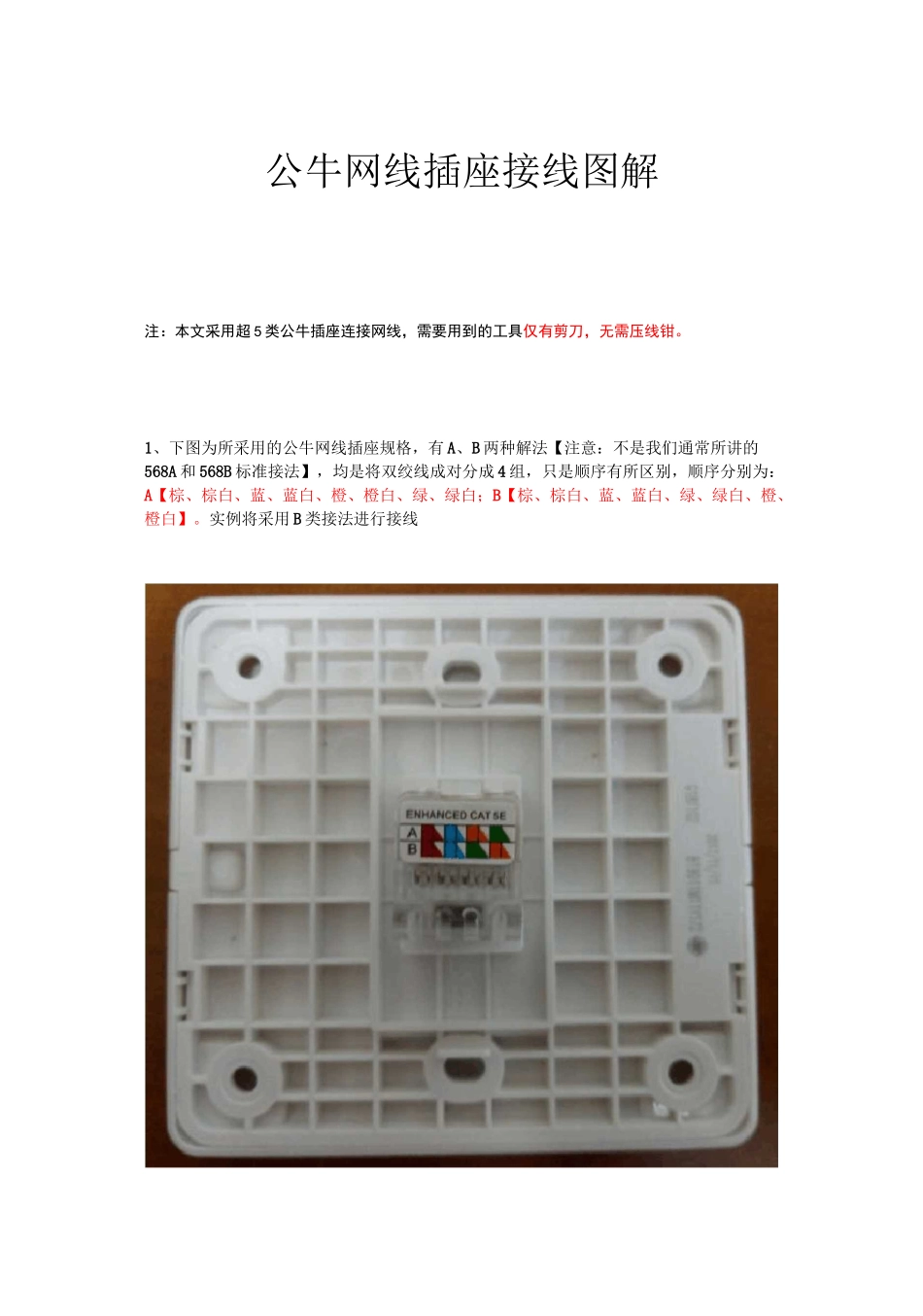

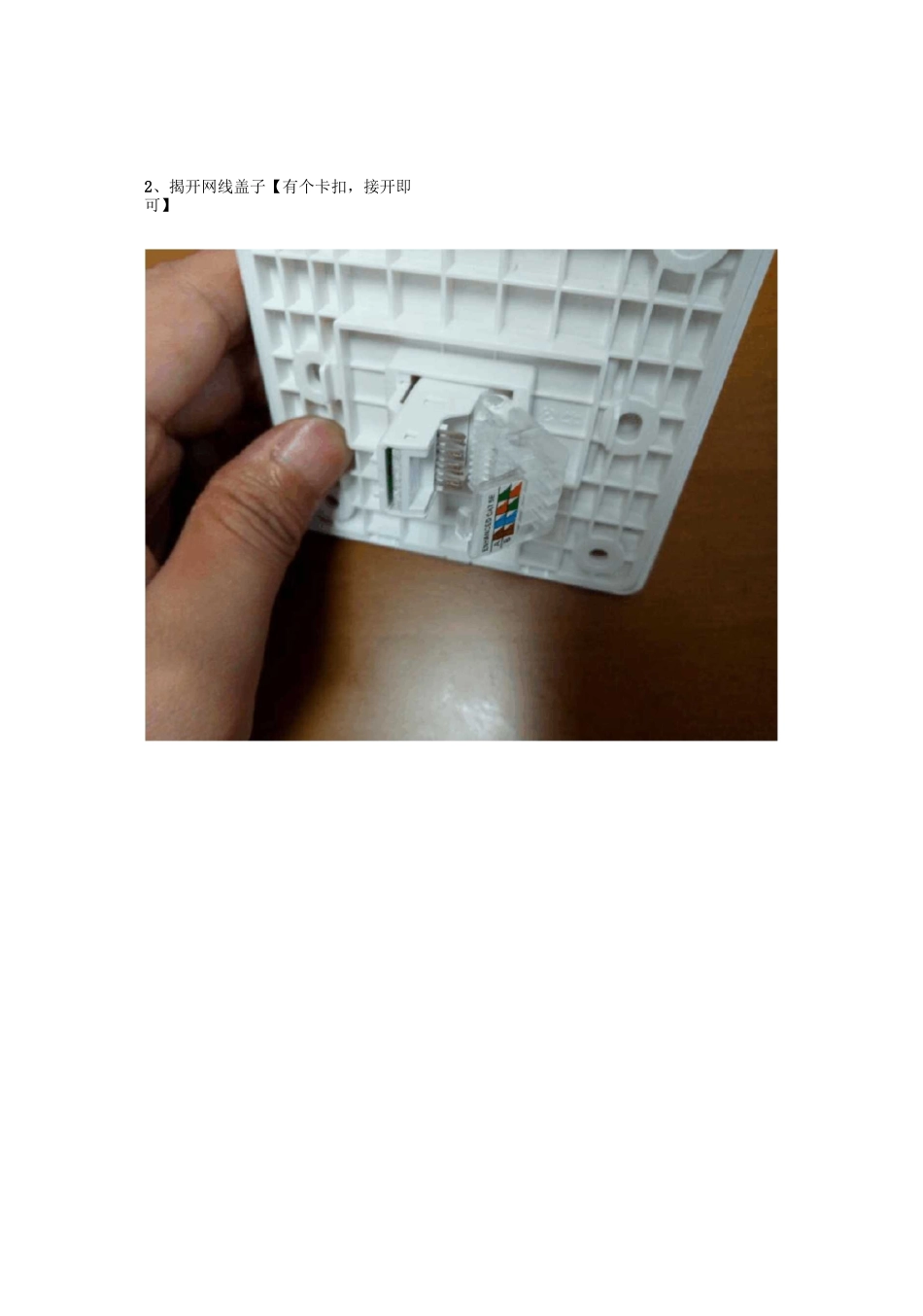

公牛网线插座接线图解注:本文采用超 5 类公牛插座连接网线,需要用到的工具仅有剪刀,无需压线钳。1、下图为所采用的公牛网线插座规格,有 A、B 两种解法【注意:不是我们通常所讲的568A 和 568B 标准接法】,均是将双绞线成对分成 4 组,只是顺序有所区别,顺序分别为:A【棕、棕白、蓝、蓝白、橙、橙白、绿、绿白;B【棕、棕白、蓝、蓝白、绿、绿白、橙、橙白】。实例将采用 B 类接法进行接线2、揭开网线盖子【有个卡扣,接开即可】3、用剪刀剪开包裹网线的外层,将网线捋直分组4、将网线以 B 类接法分为 4 组【棕、棕白,蓝、蓝白,绿、绿白,橙、橙白】,4 组分别对应 4 个小孔,通过小孔后将网线以上面顺序压入网线线槽5、剪掉伸出线槽多余的网线,使网线齐整,盖上盖子使劲压紧网线,网线接触内部卡位,接触处外皮自动脫落,网线与模块接触良好安装既可完成。s
