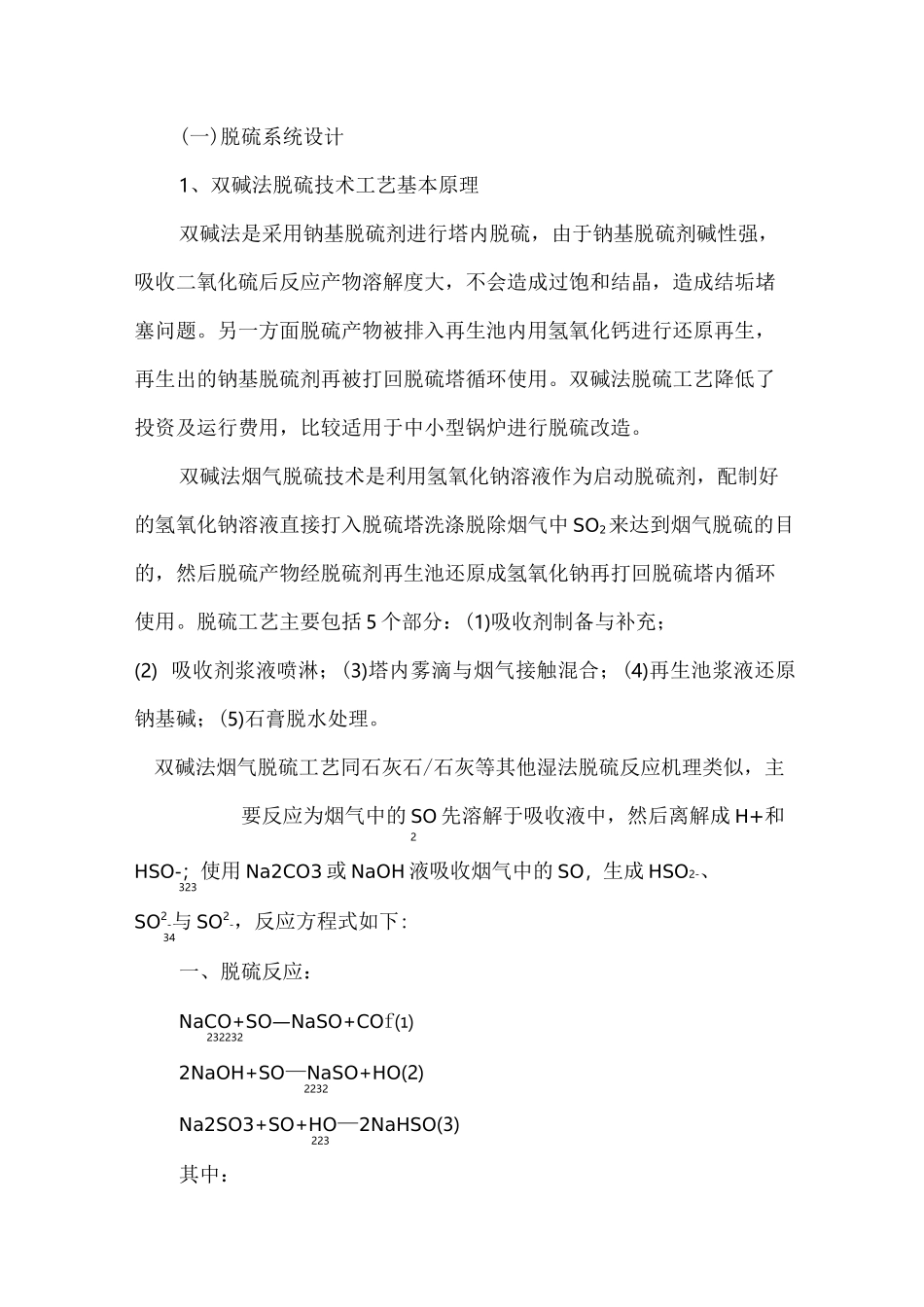

(一)脱硫系统设计1、双碱法脱硫技术工艺基本原理双碱法是采用钠基脱硫剂进行塔内脱硫，由于钠基脱硫剂碱性强，吸收二氧化硫后反应产物溶解度大，不会造成过饱和结晶，造成结垢堵塞问题。另一方面脱硫产物被排入再生池内用氢氧化钙进行还原再生，再生出的钠基脱硫剂再被打回脱硫塔循环使用。双碱法脱硫工艺降低了投资及运行费用，比较适用于中小型锅炉进行脱硫改造。双碱法烟气脱硫技术是利用氢氧化钠溶液作为启动脱硫剂，配制好的氢氧化钠溶液直接打入脱硫塔洗涤脱除烟气中 SO2来达到烟气脱硫的目的，然后脱硫产物经脱硫剂再生池还原成氢氧化钠再打回脱硫塔内循环使用。脱硫工艺主要包括 5 个部分：(1)吸收剂制备与补充；(2) 吸收剂浆液喷淋；(3)塔内雾滴与烟气接触混合；(4)再生池浆液还原钠基碱；(5)石膏脱水处理。双碱法烟气脱硫工艺同石灰石/石灰等其他湿法脱硫反应机理类似，主要反应为烟气中的 SO 先溶解于吸收液中，然后离解成 H+和2HSO-；使用 Na2CO3 或 NaOH 液吸收烟气中的 SO，生成 HSO2-、323SO2-与 SO2-，反应方程式如下:34一、脱硫反应：NaCO+SO—NaSO+COf⑴2322322NaOH+SO—NaSO+HO(2)2232Na2SO3+SO+HO—2NaHSO(3)223其中：式⑴为启动阶段 Na2CO3 溶液吸收 SO2的反应；式(2)为再生液 pH 值较高时(高于 9 时)，溶液吸收 SO2的主反应；式⑶为溶液 pH 值较低(5〜9)时的主反应。二、氧化过程(副反应)Na2SO3+1/202—Na2SO4(4)NaHS03+1/202—NaHS04(5)三、再生过程Ca(0H)2+Na2S0—2Na0H+CaS0(6)Ca(0H)2+2NaHS0—Na2S0+CaSO3・1/2H2O+3/2H2O(7)四、氧化过程CaS03+1/202—CaS04(8)式(6)为第一步反应再生反应，式(7)为再生至 pH>9 以后继续发生的主反应。脱下的硫以亚硫酸钙、硫酸钙的形式析出，然后将其用泵打入石膏脱水处理系统，再生的 NaOH 可以循环使用。本钠钙双碱法脱硫工艺，以石灰浆液作为主脱硫剂，钠碱只需少量补充添加。由于在吸收过程中以钠碱为吸收液，脱硫系统不会出现结垢等问题，运行安全可靠。由于钠碱吸收液和二氧化硫反应的速率比钙碱快很多，能在较小的液气比条件下，达到较高的二氧化硫脱除率。(三)双碱法湿法脱硫的优缺点与石灰石或石灰湿法脱硫工艺相比，双碱法原则上有以下优点：⑴ 用 NaOH 脱硫，循环水基本上是 NaOH 的水溶液，在循环过程中对水泵、管道、设备均无腐蚀与堵塞现象，便于设备运行与保养；(2) 吸收剂的再生和脱硫渣的沉淀发生在塔外，这样避免了塔内堵塞和磨损，...
