某校区体育馆网架屋面工程施工设计方案

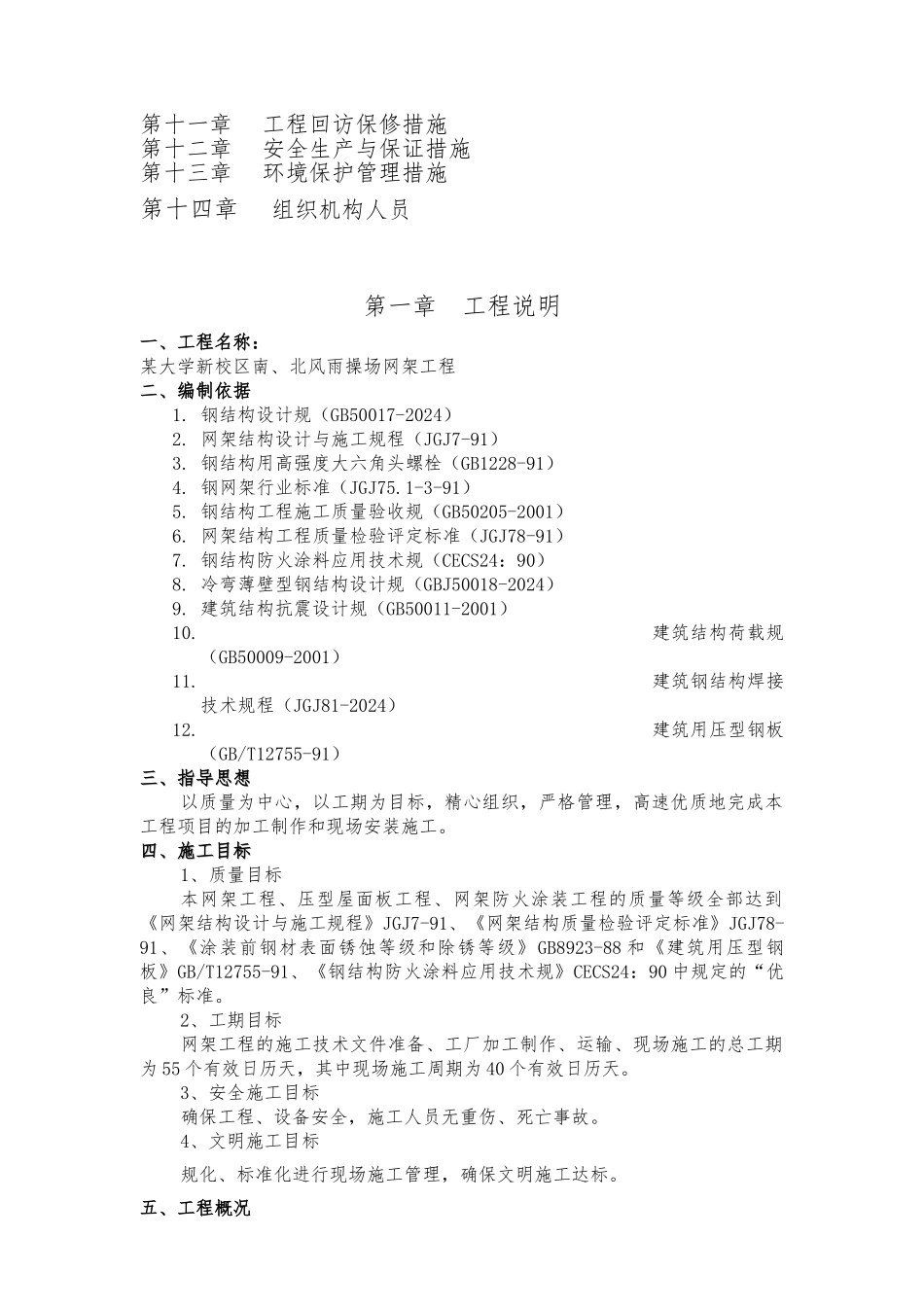

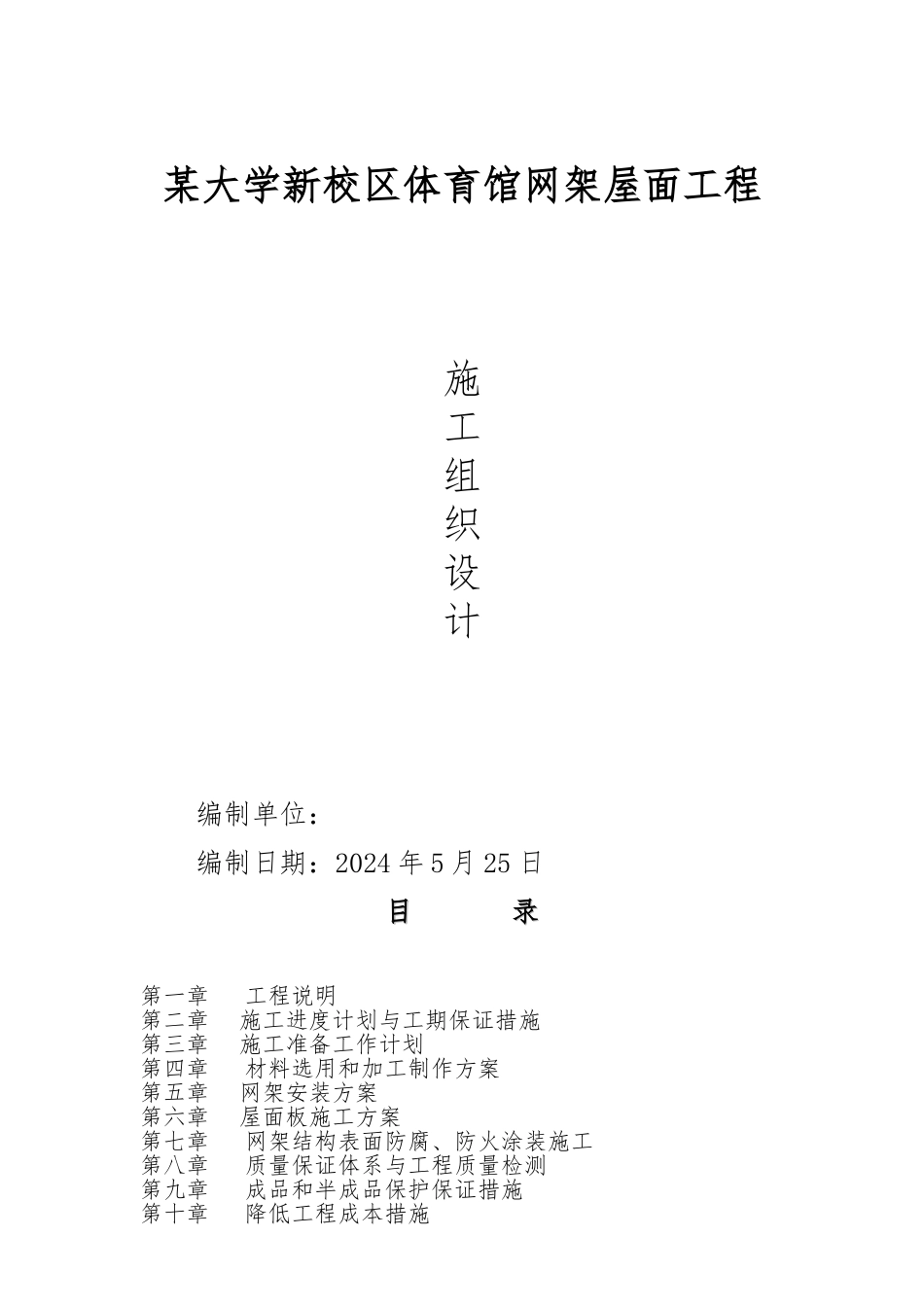

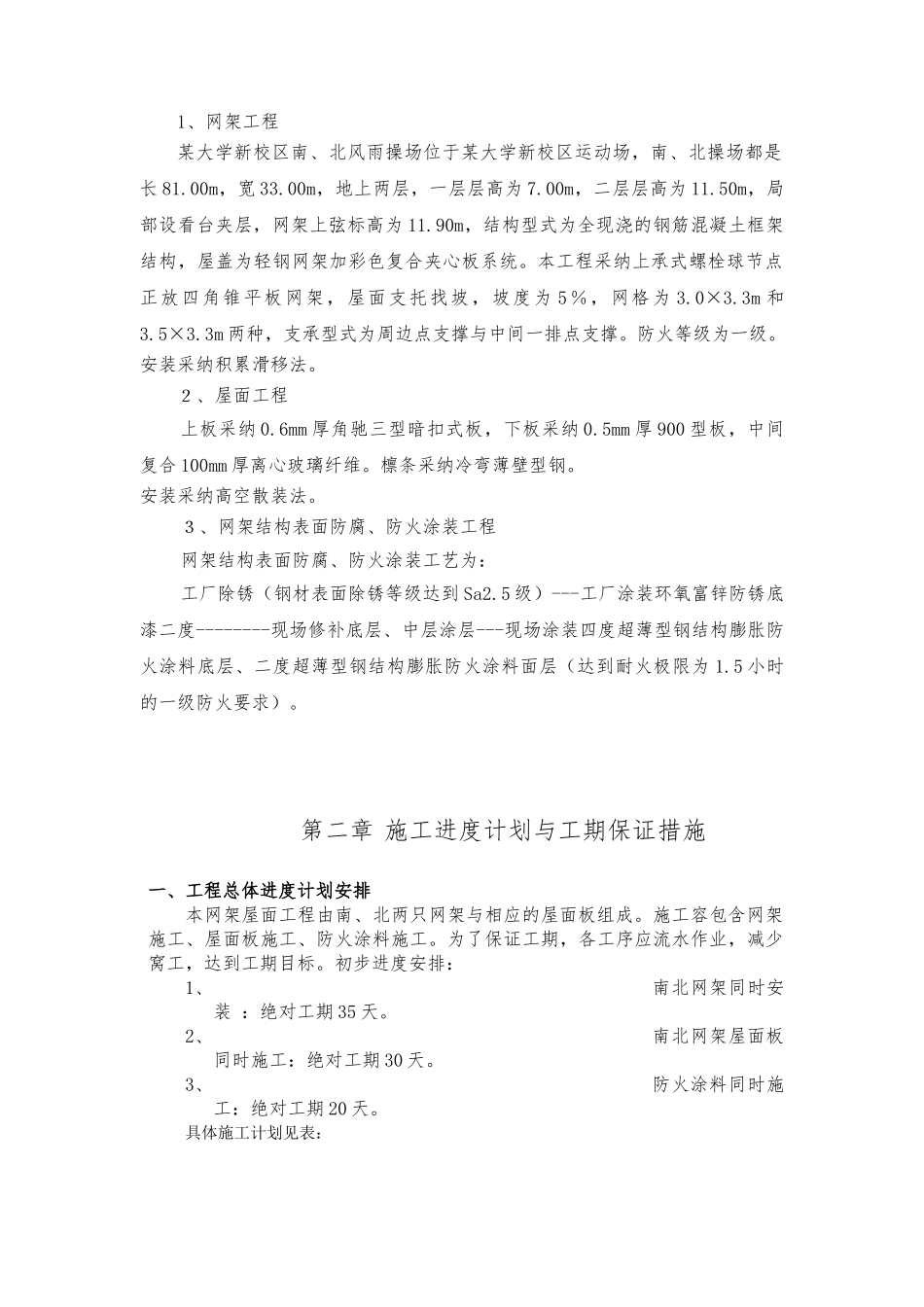

某大学新校区体育馆网架屋面工程施工组织设计 编制单位： 编制日期：2024 年 5 月 25 日 目 录 目 录 第一章 工程说明第二章 施工进度计划与工期保证措施第三章 施工准备工作计划第四章 材料选用和加工制作方案第五章 网架安装方案第六章 屋面板施工方案第七章 网架结构表面防腐、防火涂装施工第八章 质量保证体系与工程质量检测第九章 成品和半成品保护保证措施第十章 降低工程成本措施第十一章 工程回访保修措施第十二章 安全生产与保证措施第十三章 环境保护管理措施第十四章组织机构人员第一章 工程说明一、工程名称：某大学新校区南、北风雨操场网架工程二、编制依据1. 钢结构设计规（GB50017-2024）2. 网架结构设计与施工规程（JGJ7-91）3. 钢结构用高强度大六角头螺栓（GB1228-91）4. 钢网架行业标准（JGJ75.1-3-91）5. 钢结构工程施工质量验收规（GB50205-2001）6. 网架结构工程质量检验评定标准（JGJ78-91）7. 钢结构防火涂料应用技术规（CECS24：90）8. 冷弯薄壁型钢结构设计规（GBJ50018-2024）9. 建筑结构抗震设计规（GB50011-2001）10.建筑结构荷载规（GB50009-2001）11.建筑钢结构焊接技术规程（JGJ81-2024）12.建筑用压型钢板（GB/T12755-91）三、指导思想三、指导思想以质量为中心，以工期为目标，精心组织，严格管理，高速优质地完成本工程项目的加工制作和现场安装施工。四、施工目标四、施工目标1、质量目标本网架工程、压型屋面板工程、网架防火涂装工程的质量等级全部达到《网架结构设计与施工规程》JGJ7-91、《网架结构质量检验评定标准》JGJ78-91、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88 和《建筑用压型钢板》GB/T12755-91、《钢结构防火涂料应用技术规》CECS24：90 中规定的“优良”标准。2、工期目标网架工程的施工技术文件准备、工厂加工制作、运输、现场施工的总工期为 55 个有效日历天，其中现场施工周期为 40 个有效日历天。3、安全施工目标确保工程、设备安全，施工人员无重伤、死亡事故。4、文明施工目标规化、标准化进行现场施工管理，确保文明施工达标。五、工程概况1、网架工程某大学新校区南、北风雨操场位于某大学新校区运动场，南、北操场都是长 81.00m，宽 33.00m，地上两层，一层层高为 7.00m，二层层高为 11.50m，局部设看台夹层，网架上弦标高为 11.90m，结构型式为全现浇的钢筋混凝土框架结构，屋盖为轻钢网架加彩色复合夹心板系统。本工程采纳...
