某煤矿10KV变电站工程施工设计方案

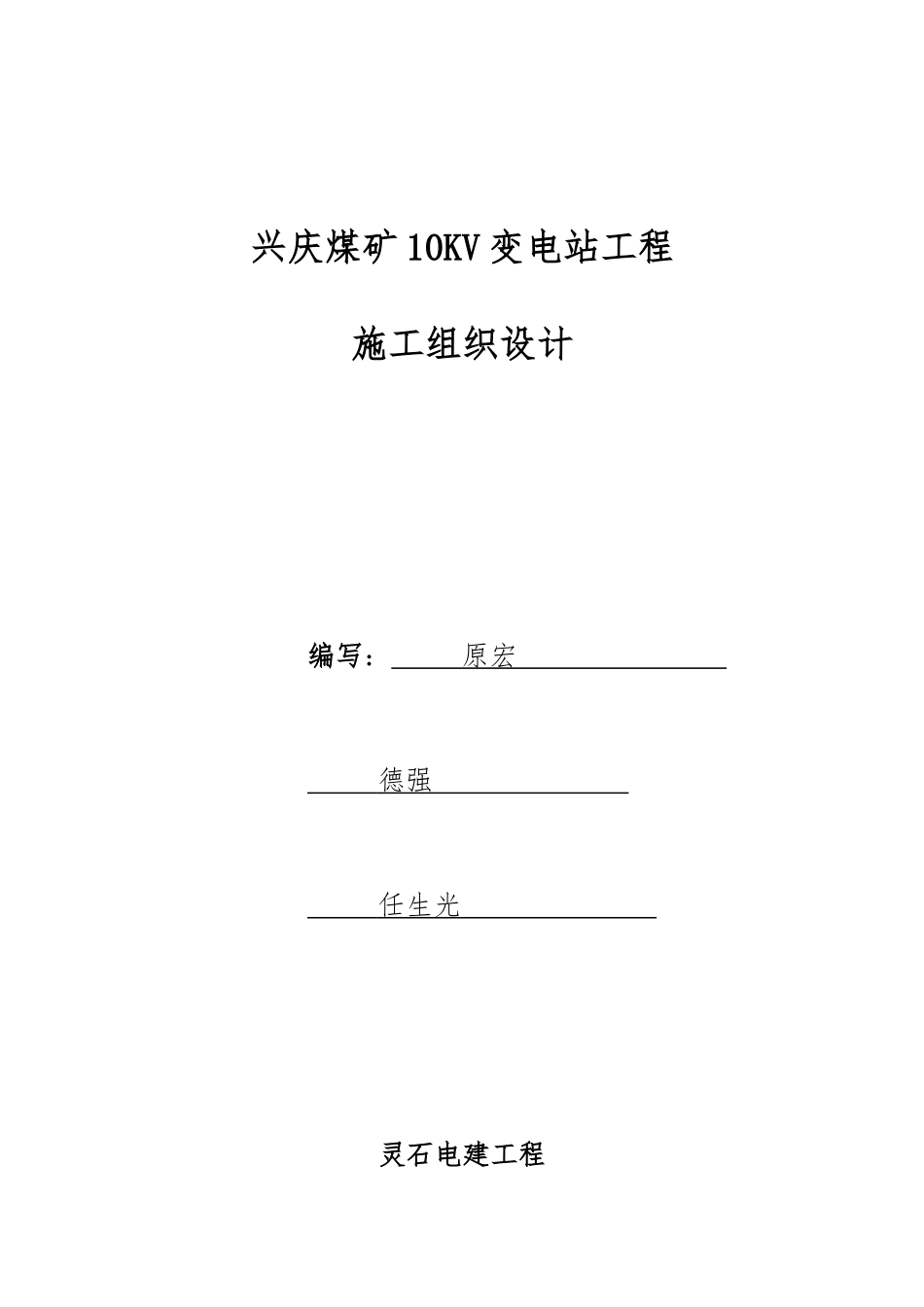

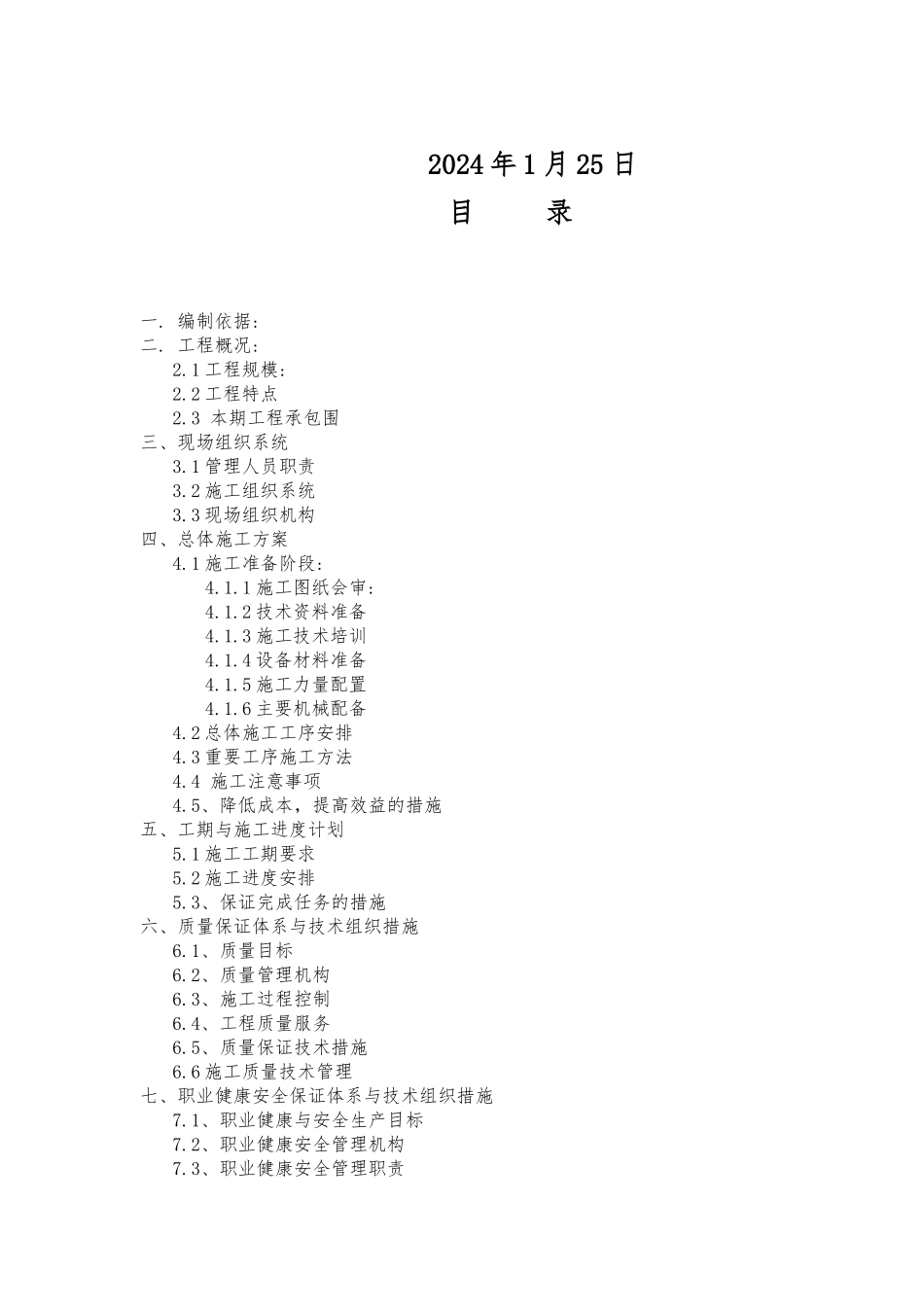

兴庆煤矿 10KV 变电站工程施工组织设计编写： 原宏 德强 任生光 灵石电建工程2024 年 1 月 25 日目 录一. 编制依据:二. 工程概况:2.1 工程规模:2.2 工程特点2.3 本期工程承包围三、现场组织系统3.1 管理人员职责3.2 施工组织系统3.3 现场组织机构四、总体施工方案4.1 施工准备阶段:4.1.1 施工图纸会审:4.1.2 技术资料准备4.1.3 施工技术培训4.1.4 设备材料准备4.1.5 施工力量配置4.1.6 主要机械配备4.2 总体施工工序安排4.3 重要工序施工方法4.4 施工注意事项4.5、降低成本，提高效益的措施五、工期与施工进度计划5.1 施工工期要求5.2 施工进度安排5.3、保证完成任务的措施六、质量保证体系与技术组织措施6.1、质量目标6.2、质量管理机构6.3、施工过程控制6.4、工程质量服务6.5、质量保证技术措施6.6 施工质量技术管理七、职业健康安全保证体系与技术组织措施7.1、职业健康与安全生产目标7.2、职业健康安全管理机构7.3、职业健康安全管理职责7.4、职业健康安全教育制度7.5、安全活动日、安全工作票制度7.6、职业健康安全防护用品的管理和使用制度7.7、安全组织技术措施八、环境保护与文明施工8.1、施工中影响环境保护的因素8.2、环境保护的具体措施8.3、文明施工实施方案一. 编制依据:1.1 灵石兴庆煤业改扩建初步设计说明书1.2 输变电工程达标投产考核评定标准1.3 绘制的电气安装一次施工图和二次施工图.1.4 国家标准《电气装置安装工程施工与验收规》1.5 本工程施工招标文件二. 工程概况:2.1 工程规模:本站担负为兴庆煤矿全矿井供电的任务，电压等级 10kV，实行双回路供电。一回路由交口 35kv 变电站，通过 LGJ---3×95 钢芯铝绞线架空至本站,距离为:4.35km.另一回路有弓家庄 110kv 变电站,通过 LGJ---3×120 钢芯铝绞线架空至本站，距离为：13km。站安装有地面变压器三台，负责本矿井地面和本站的用电。一台的型号为：S11---800/10；另两台的型号为：S9---315/10 并联备用。室安装有 XGN2---12 型高压开关柜 18 面、GR---1---01型高压电容器柜两台进行补偿，共计 20 台高压柜，100×8 的铜排联接，单母线分段接线。进贤方式为：两回电缆上进线。出线 6 回，无功补偿容量300kva。本站采纳励磁系统工程公司生产的两台 PMA---860 微机综合保护测控装置，对系统进行控制、测量、保护与数据、信号的提供。站安装监控台一个、戴尔牌微机一台，GZDW 型高频直流控制柜、电池柜各一台，用...
