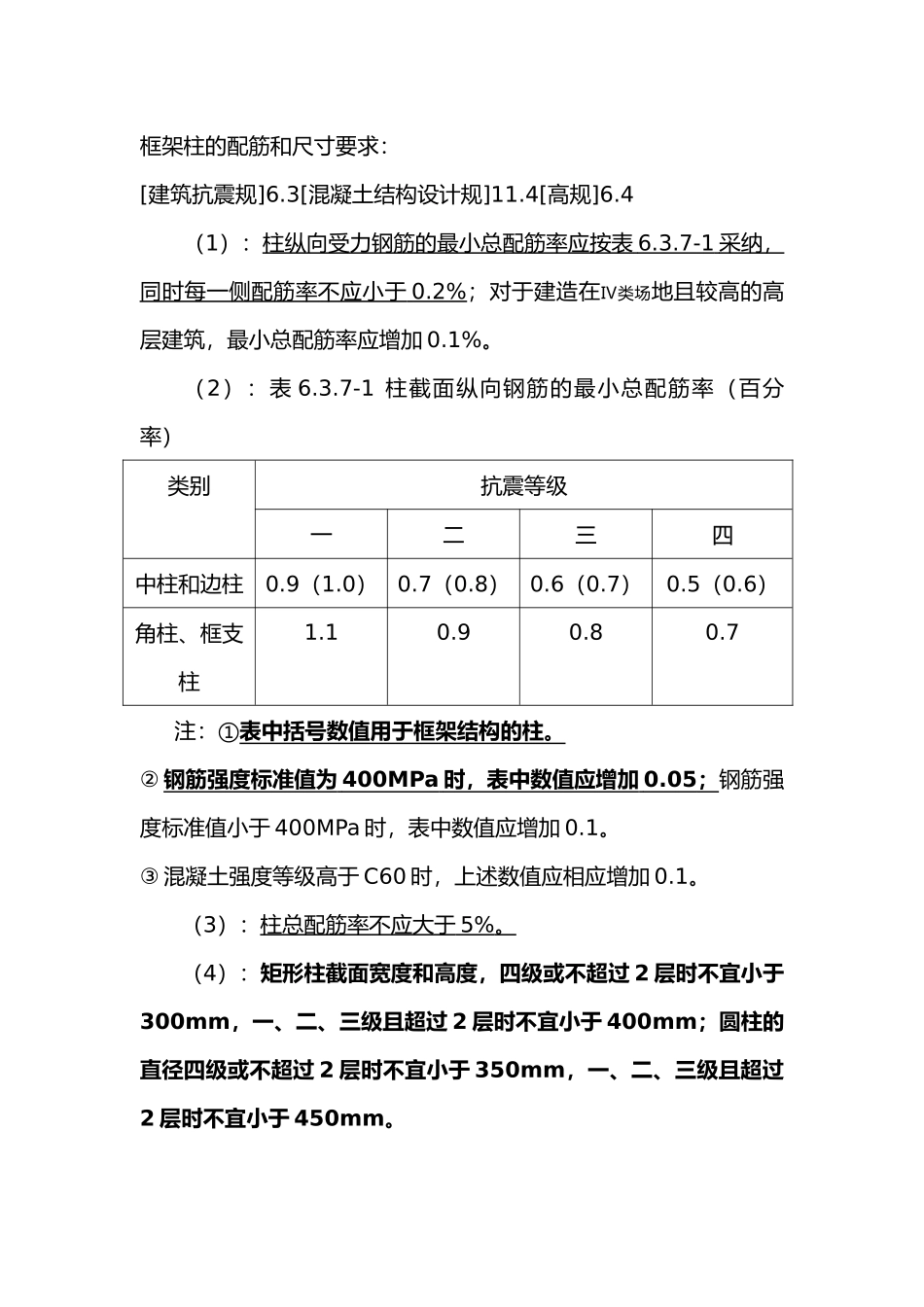

框架柱的配筋和尺寸要求:[建筑抗震规]6.3[混凝土结构设计规]11.4[高规]6.4(1):柱纵向受力钢筋的最小总配筋率应按表 6.3.7-1 采纳, 同时每一侧配筋率不应小于 0.2% ;对于建造在Ⅳ类场地且较高的高层建筑,最小总配筋率应增加 0.1%。(2):表 6.3.7-1 柱截面纵向钢筋的最小总配筋率(百分率)类别抗震等级一二三四中柱和边柱0.9(1.0)0.7(0.8)0.6(0.7)0.5(0.6)角柱、框支柱1.10.90.80.7 注:①表中括号数值用于框架结构的柱。② 钢筋强度标准值为 400MPa 时,表中数值应增加 0.05 ; 钢筋强度标准值小于 400MPa 时,表中数值应增加 0.1。③ 混凝土强度等级高于 C60 时,上述数值应相应增加 0.1。 (3):柱总配筋率不应大于 5% 。 (4):矩形柱截面宽度和高度,四级或不超过 2 层时不宜小于300mm,一、二、三级且超过 2 层时不宜小于 400mm;圆柱的直径四级或不超过 2 层时不宜小于 350mm,一、二、三级且超过2 层时不宜小于 450mm。 (5):剪跨比宜大于 2(不形成短柱);三级轴压比限值为0.85,二级为 0.75;长短边之比不宜大于 3;一级框架短柱的每侧纵向钢筋配筋率不宜大于 1.2%。 (6)纵筋配置原则:满足最小(大)配筋率要求柱纵筋间距不大于 200,净间距不小于 50。一般取 150-200。(大于 600 的柱子,一侧至少配 5 根钢筋才能满足间距要求,先在pkpm 中改看配筋是否满足,再在施工图中进行手改。)上下层纵筋的钢筋直径等级差不超过 2 级。(柱子,墙等竖向钢筋采纳电渣压力焊直径等级差不超过 7mm,钢筋焊接与验收规程2024) (7)箍筋配置原则:① 柱箍筋加密区的箍筋肢距:一级不宜大于 200mm,二、三级不宜大于 250mm,四级不宜大于 300mm。柱箍筋加密围:1)柱端,取截面高度(圆柱直径)、柱净高的1/6、和 500mm 的最大值。2)底层柱的下端不小于柱净高的1/3。3)刚性地面上下各 500mm。4)剪跨比不大于 2 的柱(短柱)以与因为设置填充墙等形成的柱净高与柱截面高度比不大于 4的柱、框支柱、一级和二级框架的角柱,取全高。 框 支 柱 和 剪 跨 比 不 大 于 2 的 框 架 柱 , 箍 筋 间 距 不 应 大 于100mm。(框支柱:例如底框结构,柱子上部是墙,则是框支柱;剪跨比小于等于 2 即是短柱,当剪跨比不大于 2 而且柱的反弯点在柱的中点时得到柱净高与柱截面高度比不大于 4。一般为了方便,设计人员以柱净...
