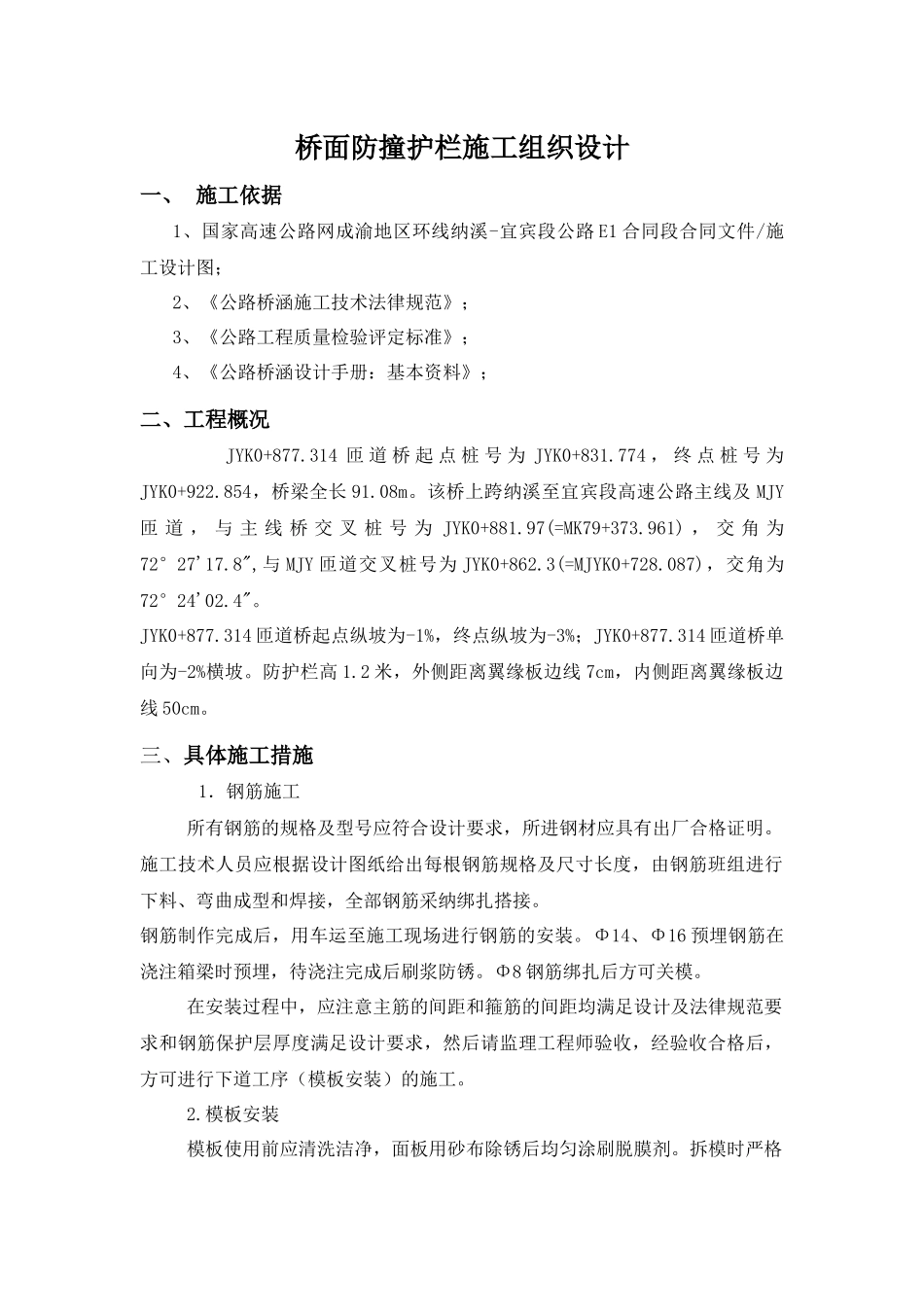

桥面防撞护栏施工组织设计

桥面防撞护栏施工组织设计一、 施工依据1、国家高速公路网成渝地区环线纳溪-宜宾段公路 E1 合同段合同文件/施工设计图；2、《公路桥涵施工技术法律规范》；3、《公路工程质量检验评定标准》；4、《公路桥涵设计手册：基本资料》；二、工程概况 JYK0+877.314 匝 道 桥 起 点 桩 号 为 JYK0+831.774 ， 终 点 桩 号 为JYK0+922.854，桥梁全长 91.08m。该桥上跨纳溪至宜宾段高速公路主线及 MJY匝 道 ， 与 主 线 桥 交 叉 桩 号 为 JYK0+881.97(=MK79+373.961) ， 交 角 为72°27'17.8",与 MJY 匝道交叉桩号为 JYK0+862.3(=MJYK0+728.087)，交角为72°24'02.4"。JYK0+877.314 匝道桥起点纵坡为-1%，终点纵坡为-3%；JYK0+877.314 匝道桥单向为-2%横坡。防护栏高 1.2 米，外侧距离翼缘板边线 7cm，内侧距离翼缘板边线 50cm。三、具体施工措施 1．钢筋施工 所有钢筋的规格及型号应符合设计要求，所进钢材应具有出厂合格证明。施工技术人员应根据设计图纸给出每根钢筋规格及尺寸长度，由钢筋班组进行下料、弯曲成型和焊接，全部钢筋采纳绑扎搭接。钢筋制作完成后，用车运至施工现场进行钢筋的安装。Φ14、Φ16 预埋钢筋在浇注箱梁时预埋，待浇注完成后刷浆防锈。Φ8 钢筋绑扎后方可关模。在安装过程中，应注意主筋的间距和箍筋的间距均满足设计及法律规范要求和钢筋保护层厚度满足设计要求，然后请监理工程师验收，经验收合格后，方可进行下道工序（模板安装）的施工。2.模板安装模板使用前应清洗洁净，面板用砂布除锈后均匀涂刷脱膜剂。拆模时严格按安装的相反顺序进行，严禁大力敲打，锤击模板。模板外侧及支架下均须设安全网。安装模板必须按《安全操作规程》和《施工组织设计》进行，确保施工安全。成形后的模板整体及局部强度和刚度应满足安全要求，其允许挠度及变形误差应符合规定，外形支架尺寸必须准确，其高程、轴线等须满足规定要求。模板整体应平整光洁，并使装拆等操作方便。模板安装注意事项：a) 每一节段模板安装，必须利用垂球或水平尺控制其竖直度和平整度，以确保结构几何尺寸和平面位置。b) 对拉螺栓眼孔要对端、螺杆须水平，以保证其最佳受力状态。c) 每班均应定专人对模板上的工作平台进行检查，发现问题及时解决。3.混凝土浇筑模板经验收合格后，即可进行混凝土的浇筑工作，桥面护栏混凝土设计为C30 混凝土，采纳预制场的拌和站拌合混凝土，确保混凝土拌和质量的均匀性和稳定...
