棉纺厂供配电系统设计说明

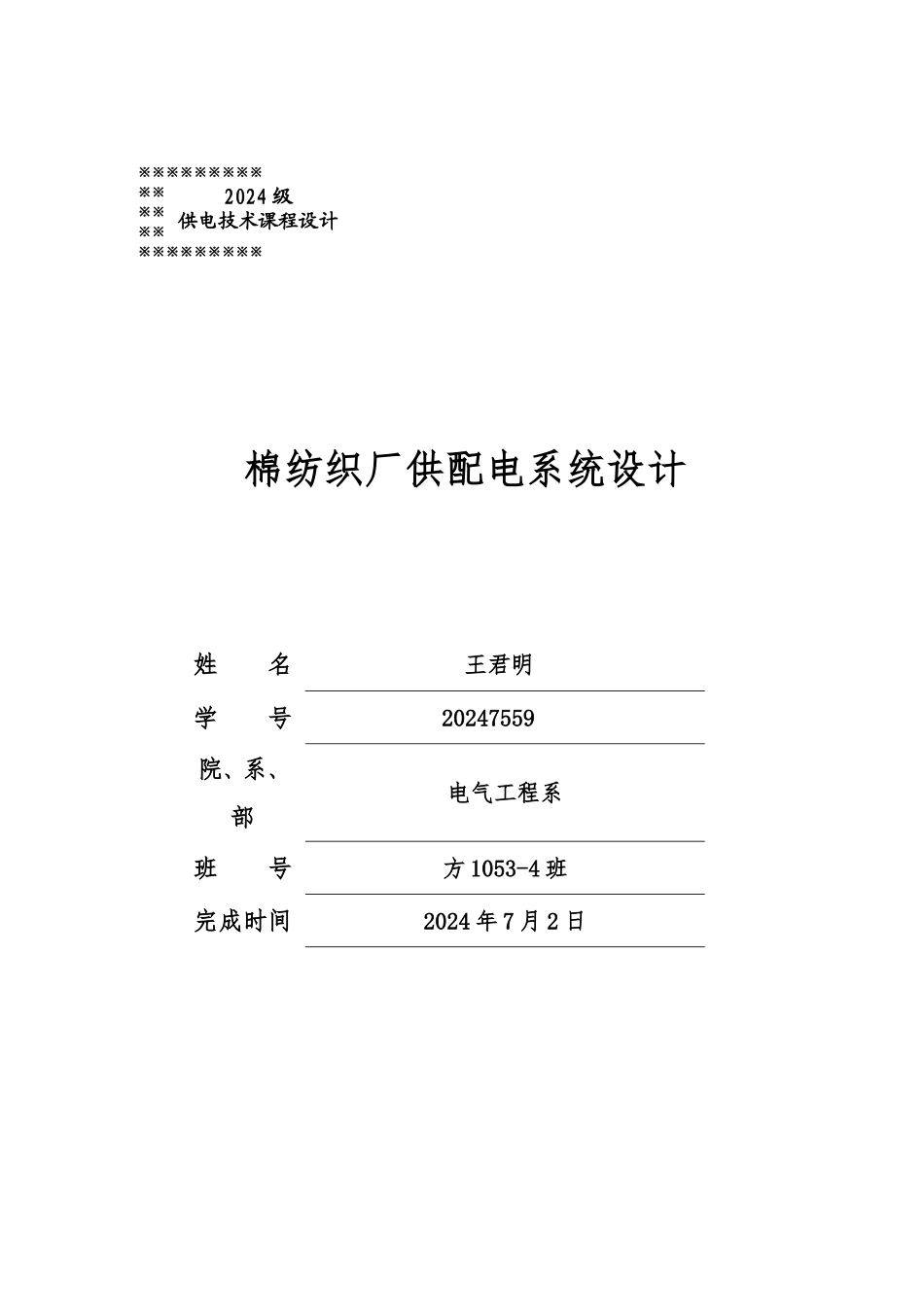

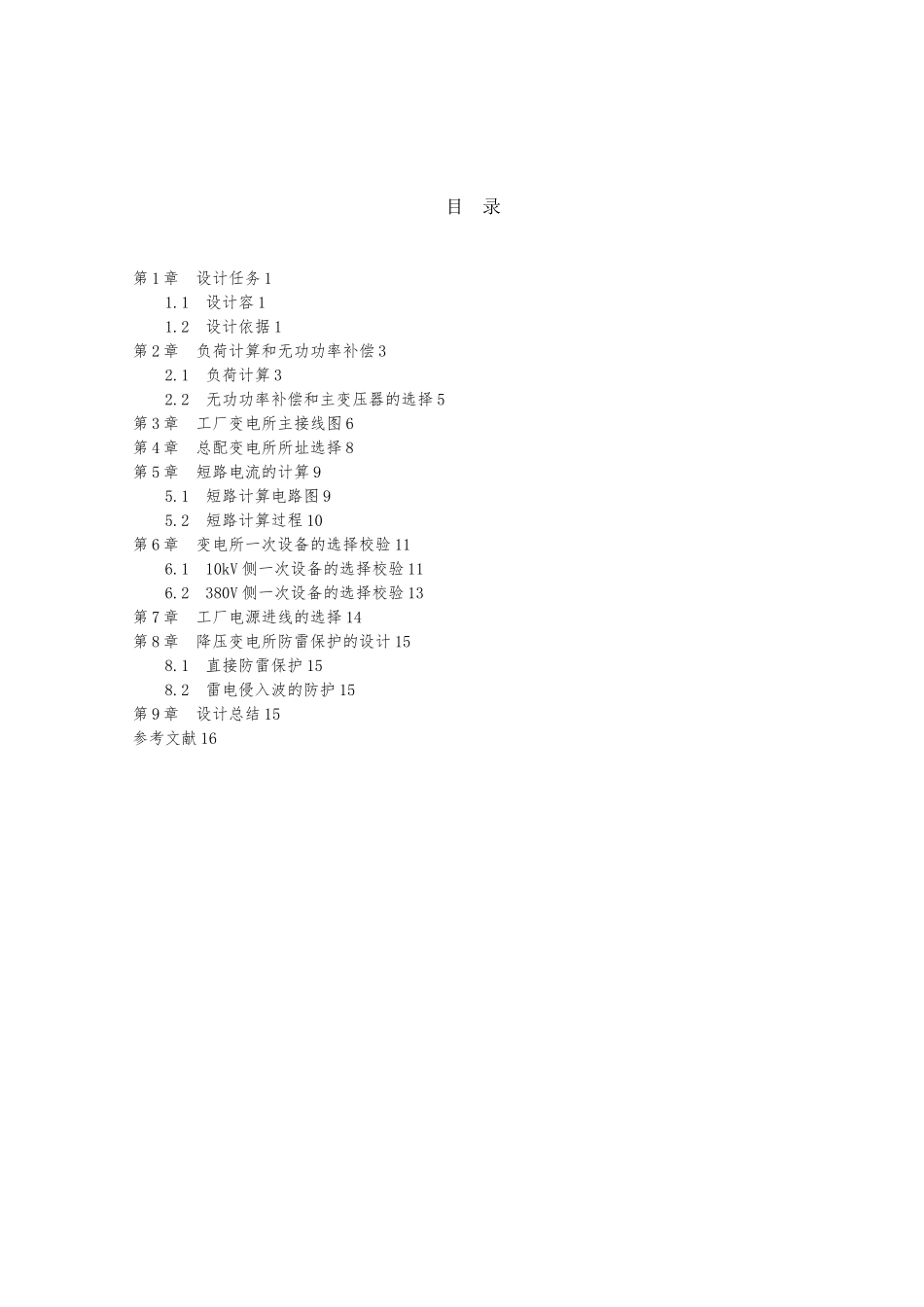

棉纺织厂供配电系统设计姓 名 王君明学 号 20247559院、系、部电气工程系班 号方 1053-4 班完成时间2024 年 7 月 2 日※※※※※※※※※※※※※※※※※※※※※※※※2024 级供电技术课程设计目 录第 1 章 设计任务 11.1 设计容 11.2 设计依据 1第 2 章 负荷计算和无功功率补偿 32.1 负荷计算 32.2 无功功率补偿和主变压器的选择 5第 3 章 工厂变电所主接线图 6第 4 章 总配变电所所址选择 8第 5 章 短路电流的计算 95.1 短路计算电路图 95.2 短路计算过程 10第 6 章 变电所一次设备的选择校验 116.1 10kV 侧一次设备的选择校验 116.2 380V 侧一次设备的选择校验 13第 7 章 工厂电源进线的选择 14第 8 章 降压变电所防雷保护的设计 158.1 直接防雷保护 158.2 雷电侵入波的防护 15第 9 章 设计总结 15参考文献 16第 1 章 设计任务1.1 设计容根据已知的设计依据，合理设计棉纺厂供配电系统。确定该厂所需变压器的台数与容量、类型。选择变电所主接线方案、高低压设备和进出线。确定防雷接地装置。按要求写出设计说明书。绘制该厂的主接线图和该厂供电系统的平面布线图。要求该厂功率因数不低于 0.9。1.2 设计依据1.2.1 设计条件单位建筑面积照明:纺炼车间、原液车间和酸站按 10。排毒机房按 8。办公室和仓库按 5。锅炉房按 4。电源情况:本厂供电电源来自本厂西北方向 9 公里处的 35/10kV 地区变电站，以10kV 双回路架空线供电。电力系统参数:系统最大运行方式时，其短路容量为 200MV·A；系统最小运行方式时，其短路容量为 175MV·A。气象与地质资料：年最高平均气温为 34℃；年平均温度为 25℃，年最高气温为38℃ ， 年 最 低 气 温 为 -4℃ ， 年 雷 暴 雨 日 数 为 35 天 ， 厂 区 土 壤 为 砂 质 粘 土 ，ρ=100Ω/cm2，地下水位为 2.8~5.3 米。1.2.2 数据和要求本厂负荷一、二级负荷较多，其车间为三班制，最大负荷利用小时数为6000h，车间负荷情况见表 1-1。表 1-1 各车间负荷情况表第 2 章 负荷计算和无功功率补偿2.1 负荷计算2.1.1 单组用电设备计算负荷计算公式序号车间与设备名称安装容量（kw）需要系数1纺炼车间纺丝机1440.800.80筒搅机520.700.75烘干机720.700.70脱水机140.500.75通风机2320.750.80淋洗机3.70.800.80变频机8000.800.70深水泵280.750.80传送机120.750.802原液车间碱站220.700...
