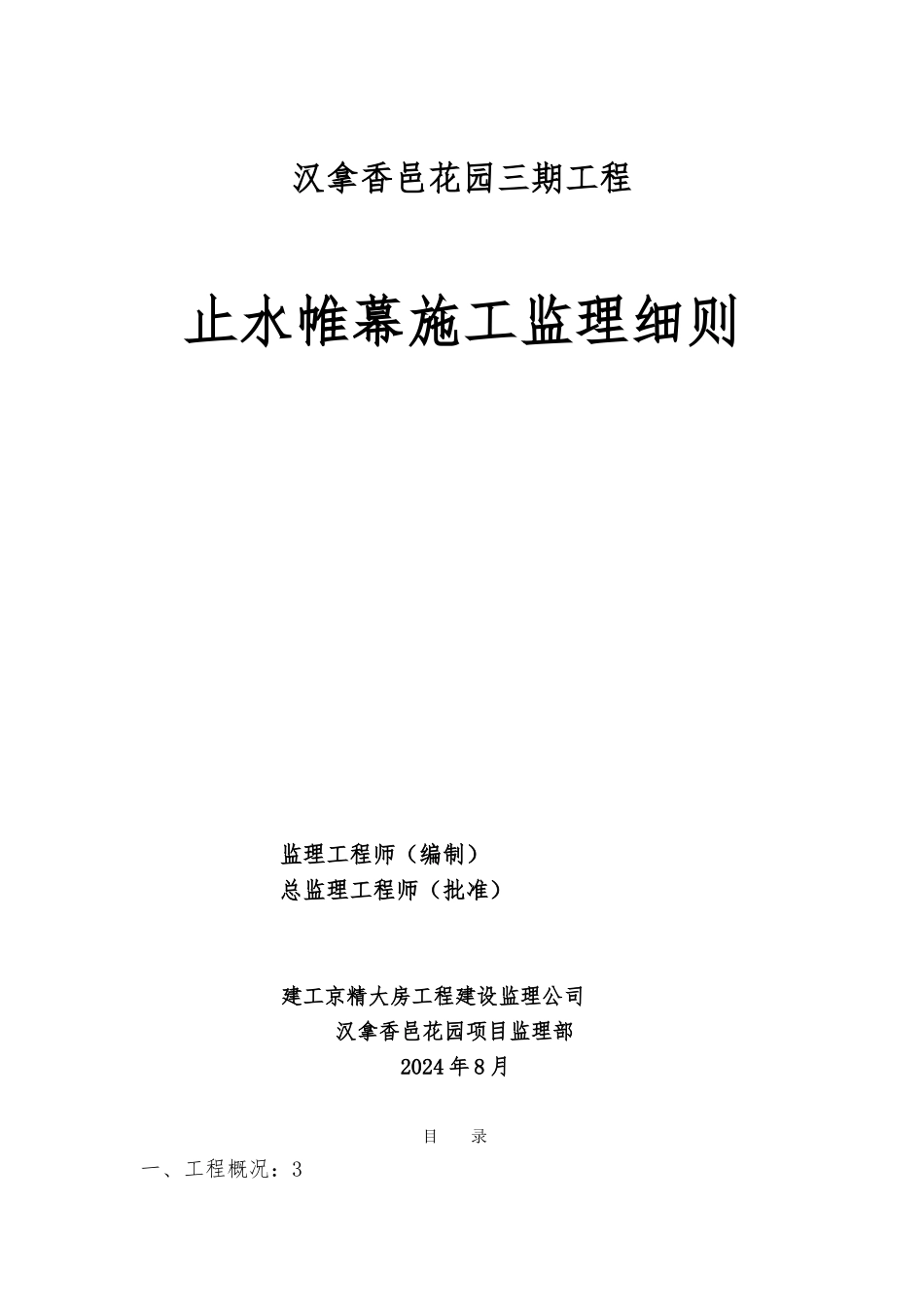

汉拿香邑花园三期工程止水帷幕施工监理细则监理工程师（编制）总监理工程师（批准）建工京精大房工程建设监理公司 汉拿香邑花园项目监理部2024 年 8 月目 录一、工程概况：3二、止水帷幕工程设计 3三、监理细则编写依据 5四、水泥搅拌桩止水帷幕 64.1 监理容 64.2 搅拌桩质量控制 74.2.1 监理工作流程 74.2.2 质量控制点的设置 84.2.3 施工质量预控制 84.2.4 搅拌桩施工过程质量监理 94.2.5 竣工后质量控制 11五、高压旋喷桩 135.1 旋喷桩质量控制 135.1.1 监理工作流程 135.1.2 设置质量控制点 145.1.3 施工质量控制 145.1.4 施工过程控制 175.2 安全文明施工监理控制要点 20一、工程概况：工程名称：汉拿香邑花园三期工程建设单位：汉拿（）房地产开发设计单位：市房屋鉴定勘察设计讨论院监理单位：建工京精大房工程建设监理公司总承包单位：龙元建设集团股份本工程位于市东丽区成林道北侧，西至登路，东侧为昆俞路，北至程路。建筑面积 74830.7㎡，住宅部分地上 13 层的为短肢剪力墙结构（5#～8#，12#～15#，19#～21#楼），层高 2.9m，檐口高度38.95m；地下车库为框架板柱结构，层高 3.9m，停车数为 248 辆。建筑防火等级二级，住宅主体地下室和地下车库防火等级为一级。屋面、地下室防水等级为二级，配电间等电气房间与地下室住宅主体外种植顶板防水为一级。抗震设防烈度为七度；基坑安全等级为二级；使用设计年限 50 年。二、止水帷幕工程设计水泥搅拌桩止水帷幕采纳双轴搅拌机施工，单轴搅拌直径700mm，单排水泥搅拌桩组间咬合 200m，组咬合 200mm。搅拌桩使用32.5 级矿渣硅酸盐水泥，水泥参入比不小于 15%。水泥搅拌桩与一二期交界处增加高压旋喷桩封闭。附止水帷幕平面、剖面图：止水帷幕水泥搅拌桩总平面图止水帷幕剖面图三、监理细则编写依据《汉拿房地产成林道项目岩土工程勘察报告》《建筑基坑支护技术规程》JGJ120-99《建筑基坑工程技术规程》DB29-202-2024《建筑基础处理技术规》JGJ79-2024《建筑地基基础设计规》GB50007-2024《建筑基坑工程监测技术规》GB50497-2024《混凝土结构设计规》GB50010-2024《建筑地基基础工程施工质量验收规》GB50202-2024《混凝土结构工程施工质量验收规》GB50204-2024《软土地基深层搅拌加固法技术规程》YBJ 225-91《建筑桩基技术规》JGJ94-2024四、水泥搅拌桩止水帷幕4.1 监理容水泥搅拌桩作为一个分项工程，主要对其施工进度、施工质量等方面进行...
