比值控制系统设计与仿真设计说明书

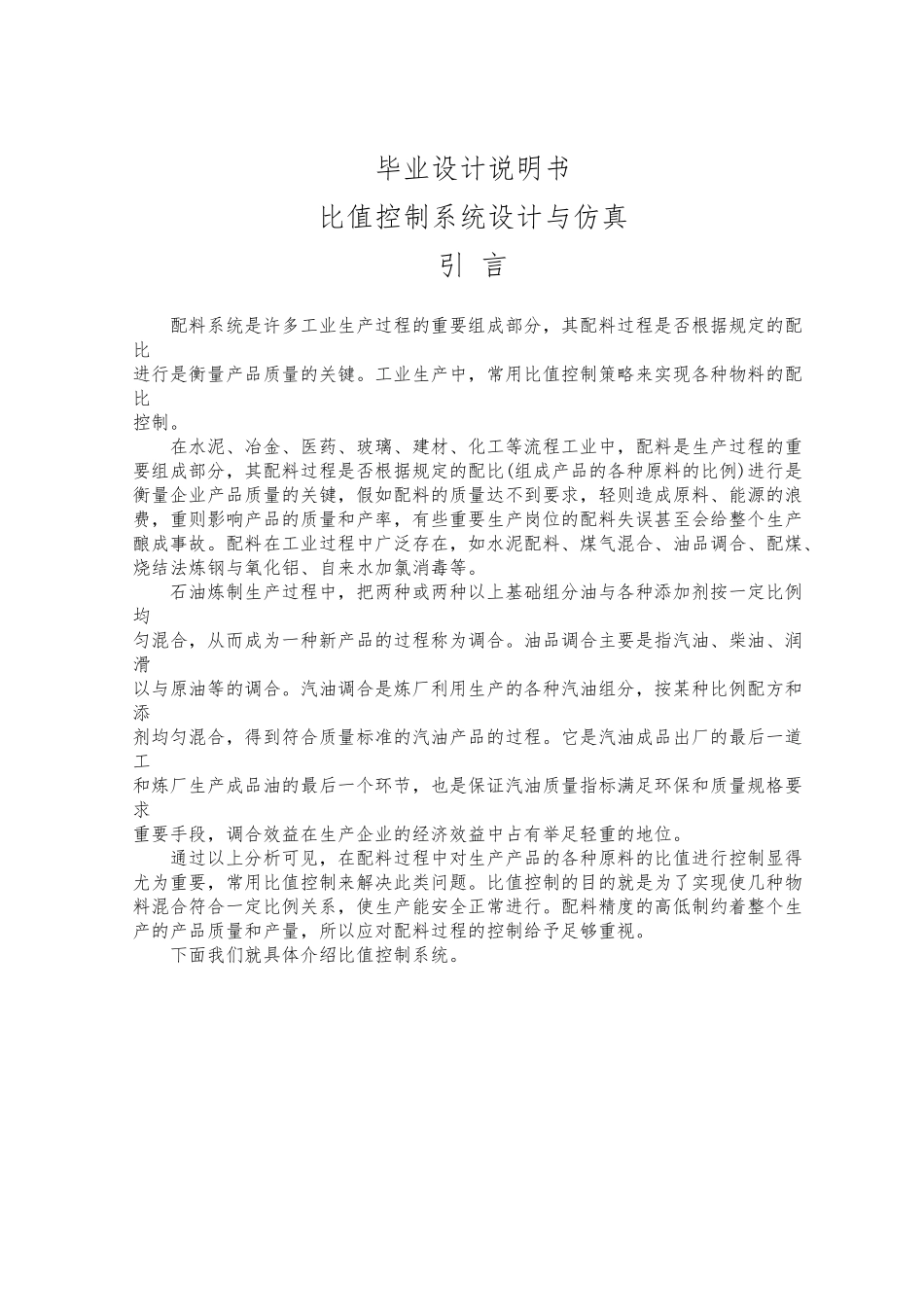

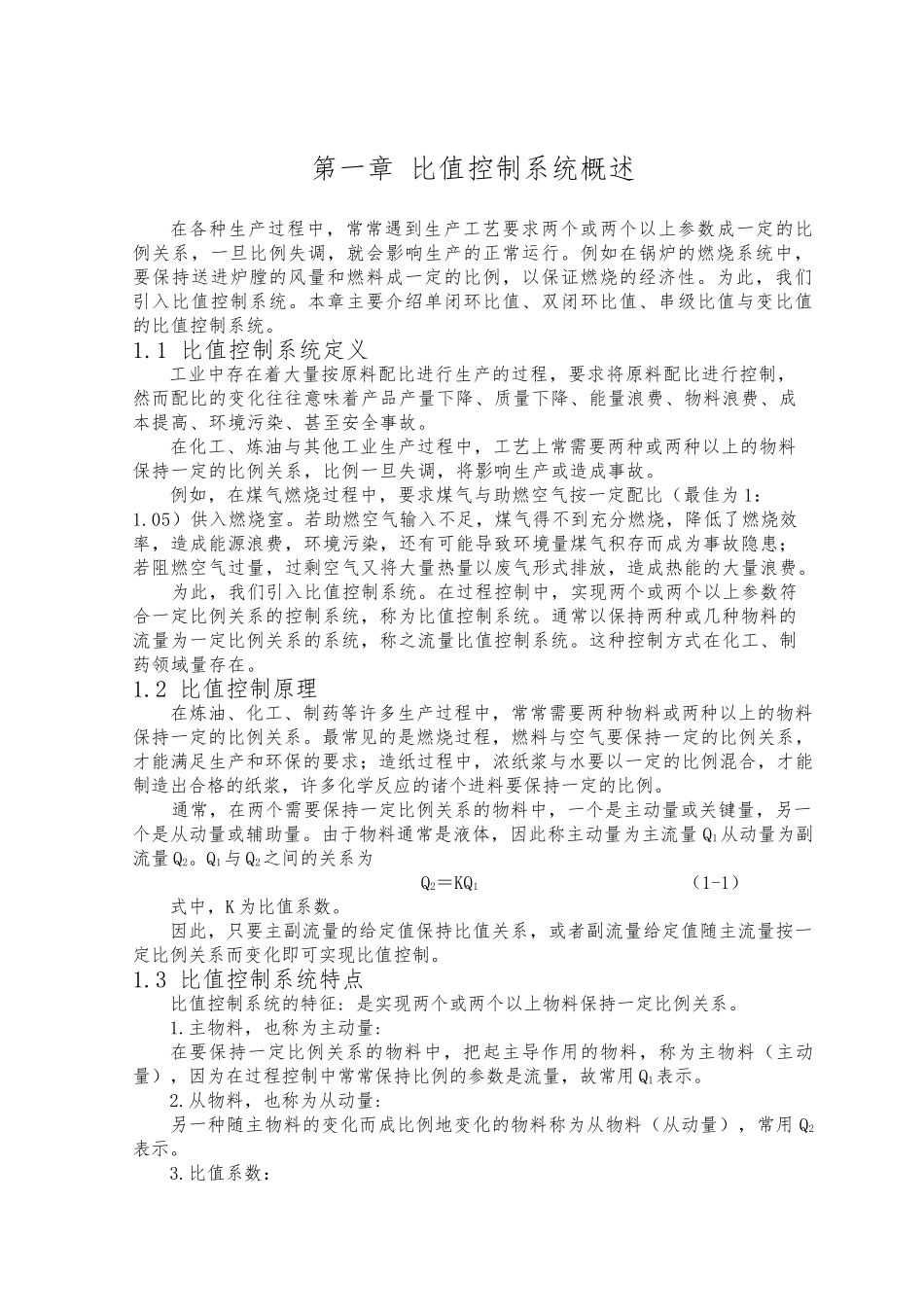

毕业设计说明书比值控制系统设计与仿真引 言配料系统是许多工业生产过程的重要组成部分，其配料过程是否根据规定的配比进行是衡量产品质量的关键。工业生产中，常用比值控制策略来实现各种物料的配比控制。 在水泥、冶金、医药、玻璃、建材、化工等流程工业中，配料是生产过程的重要组成部分，其配料过程是否根据规定的配比(组成产品的各种原料的比例)进行是衡量企业产品质量的关键，假如配料的质量达不到要求，轻则造成原料、能源的浪费，重则影响产品的质量和产率，有些重要生产岗位的配料失误甚至会给整个生产酿成事故。配料在工业过程中广泛存在，如水泥配料、煤气混合、油品调合、配煤、烧结法炼钢与氧化铝、自来水加氯消毒等。石油炼制生产过程中，把两种或两种以上基础组分油与各种添加剂按一定比例均匀混合，从而成为一种新产品的过程称为调合。油品调合主要是指汽油、柴油、润滑以与原油等的调合。汽油调合是炼厂利用生产的各种汽油组分，按某种比例配方和添剂均匀混合，得到符合质量标准的汽油产品的过程。它是汽油成品出厂的最后一道工和炼厂生产成品油的最后一个环节，也是保证汽油质量指标满足环保和质量规格要求重要手段，调合效益在生产企业的经济效益中占有举足轻重的地位。通过以上分析可见，在配料过程中对生产产品的各种原料的比值进行控制显得尤为重要，常用比值控制来解决此类问题。比值控制的目的就是为了实现使几种物料混合符合一定比例关系，使生产能安全正常进行。配料精度的高低制约着整个生产的产品质量和产量，所以应对配料过程的控制给予足够重视。下面我们就具体介绍比值控制系统。第一章 比值控制系统概述在各种生产过程中，常常遇到生产工艺要求两个或两个以上参数成一定的比例关系，一旦比例失调，就会影响生产的正常运行。例如在锅炉的燃烧系统中，要保持送进炉膛的风量和燃料成一定的比例，以保证燃烧的经济性。为此，我们引入比值控制系统。本章主要介绍单闭环比值、双闭环比值、串级比值与变比值的比值控制系统。1.1 比值控制系统定义工业中存在着大量按原料配比进行生产的过程，要求将原料配比进行控制，然而配比的变化往往意味着产品产量下降、质量下降、能量浪费、物料浪费、成本提高、环境污染、甚至安全事故。在化工、炼油与其他工业生产过程中，工艺上常需要两种或两种以上的物料保持一定的比例关系，比例一旦失调，将影响生产或造成事故。例如，在煤气燃烧过程中，要求煤气与助燃空气按一定配比（...
