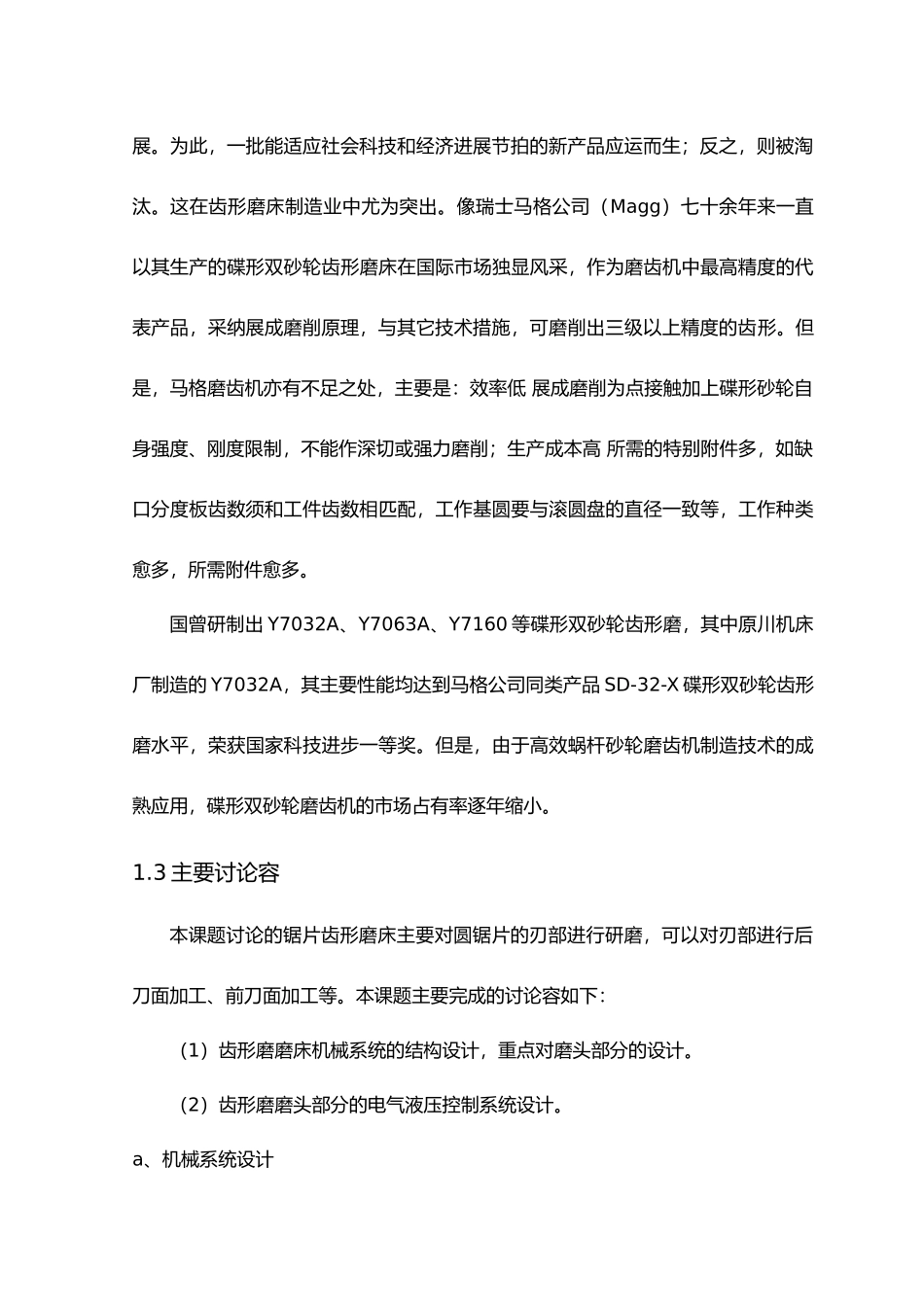

毕业论文--齿形磨床磨头部分设计1 前言1.1 课题背景齿形磨床经过八十余年进展和科研人员的长期努力，已从单一产品演变到多系列、多规格，从传统的机械式到采纳数控技术，从氧化铝砂轮到采纳 CBN 砂轮，使机床精度、性能和加工效率不断提高，而操作日趋简捷方便。现已形成七个系列200 余种规格的齿形磨床，按标准化分为碟形双砂轮系列（Y70）、锥形砂轮系列（Y71）、蜗杆砂轮系列（Y72）、成型砂轮系列（Y73）、大平面砂轮系列（Y74）、齿轮砂轮系列（Y75）、摆线齿轮系列（Y76）。中国的齿形磨床讨论制造已有四十余年历史，从八十年代初至今近二十多年间进展较快，制造出七个系列 60 余种规格的齿形磨床。其中 1997 年由川机床集团研制成功的 YK7250 蜗杆砂轮齿形磨在国际机床博览会上被有关专家誉为“具国际水平的机床”，标志着中国齿轮磨床制造技术水平跨入世界先进行列。1.2 国外讨论现状随着科学技术和经济的进展，齿形加工业对于齿形加工机床的性能要求不断提高，反之，齿形加工机床制造业对于齿形加工又具有导向作用，形成有机的联动进展。为此，一批能适应社会科技和经济进展节拍的新产品应运而生；反之，则被淘汰。这在齿形磨床制造业中尤为突出。像瑞士马格公司（Magg）七十余年来一直以其生产的碟形双砂轮齿形磨床在国际市场独显风采，作为磨齿机中最高精度的代表产品，采纳展成磨削原理，与其它技术措施，可磨削出三级以上精度的齿形。但是，马格磨齿机亦有不足之处，主要是：效率低 展成磨削为点接触加上碟形砂轮自身强度、刚度限制，不能作深切或强力磨削；生产成本高 所需的特别附件多，如缺口分度板齿数须和工件齿数相匹配，工作基圆要与滚圆盘的直径一致等，工作种类愈多，所需附件愈多。国曾研制出 Y7032A、Y7063A、Y7160 等碟形双砂轮齿形磨，其中原川机床厂制造的 Y7032A，其主要性能均达到马格公司同类产品 SD-32-X 碟形双砂轮齿形磨水平，荣获国家科技进步一等奖。但是，由于高效蜗杆砂轮磨齿机制造技术的成熟应用，碟形双砂轮磨齿机的市场占有率逐年缩小。1.3 主要讨论容本课题讨论的锯片齿形磨床主要对圆锯片的刃部进行研磨，可以对刃部进行后刀面加工、前刀面加工等。本课题主要完成的讨论容如下：（1）齿形磨磨床机械系统的结构设计，重点对磨头部分的设计。（2）齿形磨磨头部分的电气液压控制系统设计。a、机械系统设计 本课题的机械部分主要讨论齿形磨的主要功能结构，我们设计的齿形磨床主要有...
