毕业设计_立式钢筋弯曲机的设计说明

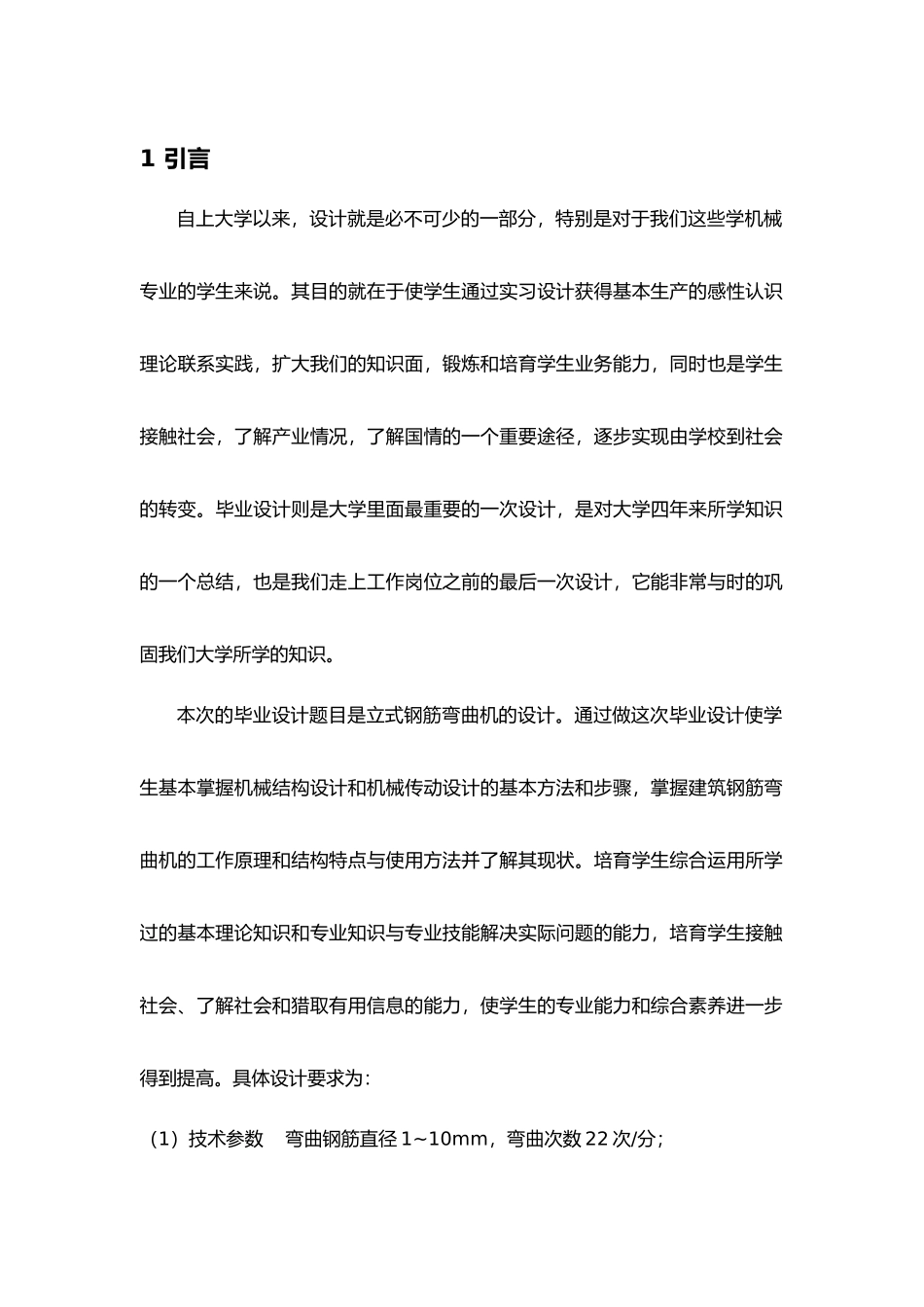

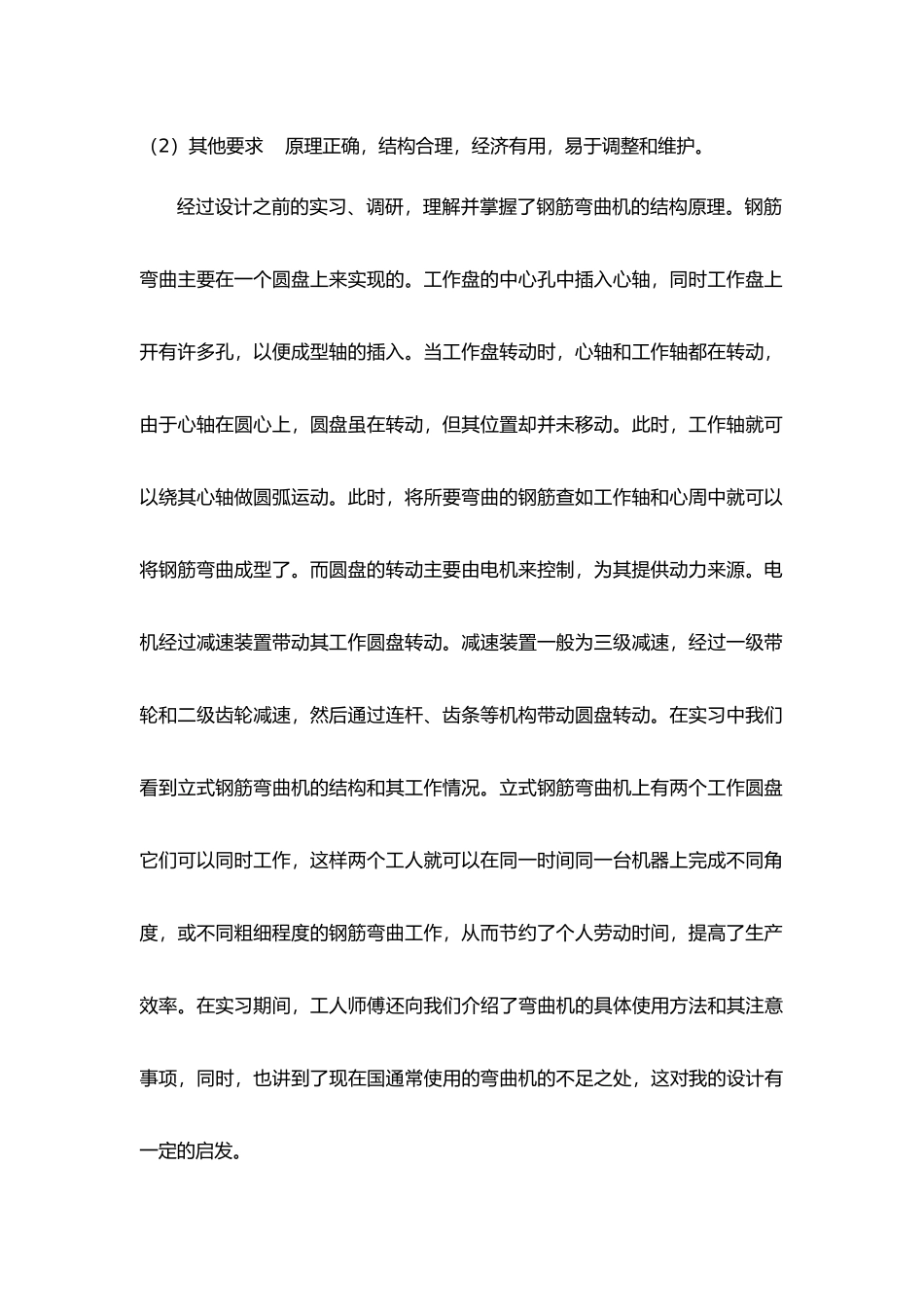

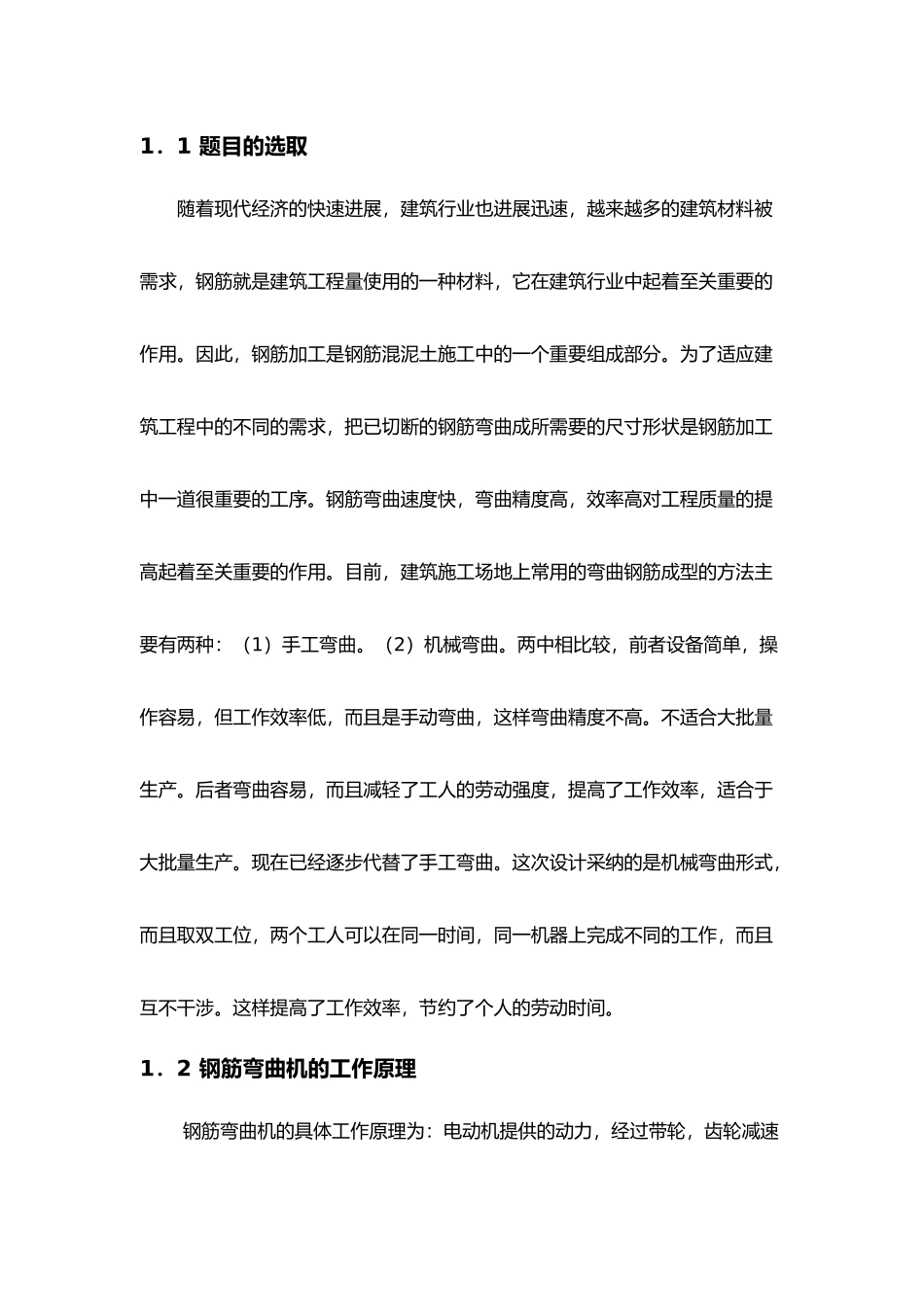

1 引言自上大学以来，设计就是必不可少的一部分，特别是对于我们这些学机械专业的学生来说。其目的就在于使学生通过实习设计获得基本生产的感性认识理论联系实践，扩大我们的知识面，锻炼和培育学生业务能力，同时也是学生接触社会，了解产业情况，了解国情的一个重要途径，逐步实现由学校到社会的转变。毕业设计则是大学里面最重要的一次设计，是对大学四年来所学知识的一个总结，也是我们走上工作岗位之前的最后一次设计，它能非常与时的巩固我们大学所学的知识。本次的毕业设计题目是立式钢筋弯曲机的设计。通过做这次毕业设计使学生基本掌握机械结构设计和机械传动设计的基本方法和步骤，掌握建筑钢筋弯曲机的工作原理和结构特点与使用方法并了解其现状。培育学生综合运用所学过的基本理论知识和专业知识与专业技能解决实际问题的能力，培育学生接触社会、了解社会和猎取有用信息的能力，使学生的专业能力和综合素养进一步得到提高。具体设计要求为：（1）技术参数 弯曲钢筋直径 1~10mm，弯曲次数 22 次/分；（2）其他要求 原理正确，结构合理，经济有用，易于调整和维护。经过设计之前的实习、调研，理解并掌握了钢筋弯曲机的结构原理。钢筋弯曲主要在一个圆盘上来实现的。工作盘的中心孔中插入心轴，同时工作盘上开有许多孔，以便成型轴的插入。当工作盘转动时，心轴和工作轴都在转动，由于心轴在圆心上，圆盘虽在转动，但其位置却并未移动。此时，工作轴就可以绕其心轴做圆弧运动。此时，将所要弯曲的钢筋查如工作轴和心周中就可以将钢筋弯曲成型了。而圆盘的转动主要由电机来控制，为其提供动力来源。电机经过减速装置带动其工作圆盘转动。减速装置一般为三级减速，经过一级带轮和二级齿轮减速，然后通过连杆、齿条等机构带动圆盘转动。在实习中我们看到立式钢筋弯曲机的结构和其工作情况。立式钢筋弯曲机上有两个工作圆盘它们可以同时工作，这样两个工人就可以在同一时间同一台机器上完成不同角度，或不同粗细程度的钢筋弯曲工作，从而节约了个人劳动时间，提高了生产效率。在实习期间，工人师傅还向我们介绍了弯曲机的具体使用方法和其注意事项，同时，也讲到了现在国通常使用的弯曲机的不足之处，这对我的设计有一定的启发。1．1 题目的选取随着现代经济的快速进展，建筑行业也进展迅速，越来越多的建筑材料被需求，钢筋就是建筑工程量使用的一种材料，它在建筑行业中起着至关重要的作用。因此，钢筋加工是钢筋混泥土施工中的一...
