毕业设计任务书(发动机曲轴加工工艺与夹具设计)

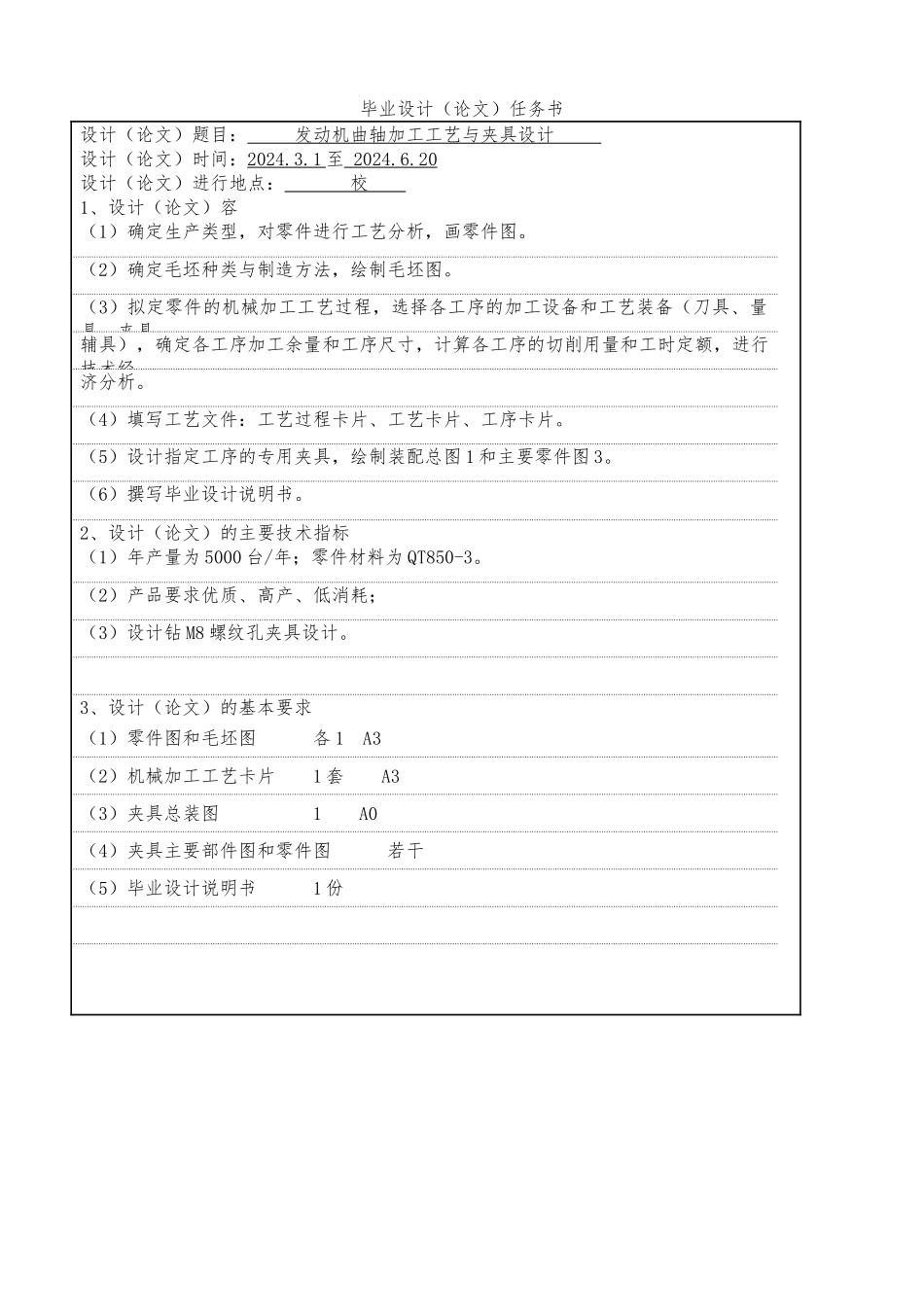

毕业设计任务书(发动机曲轴加工工艺与夹具设计)_第1页
1/18

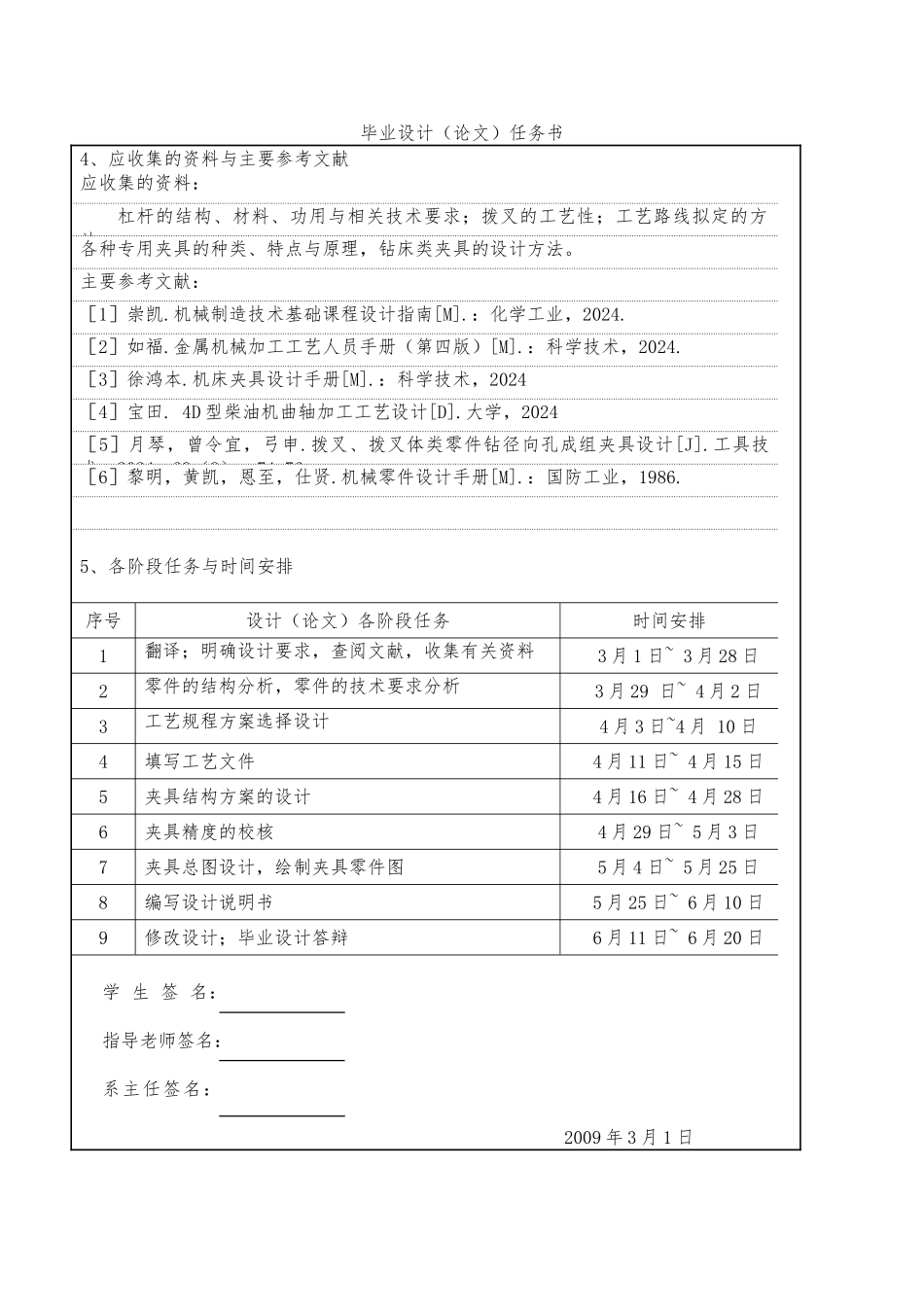

毕业设计任务书(发动机曲轴加工工艺与夹具设计)_第2页
2/18

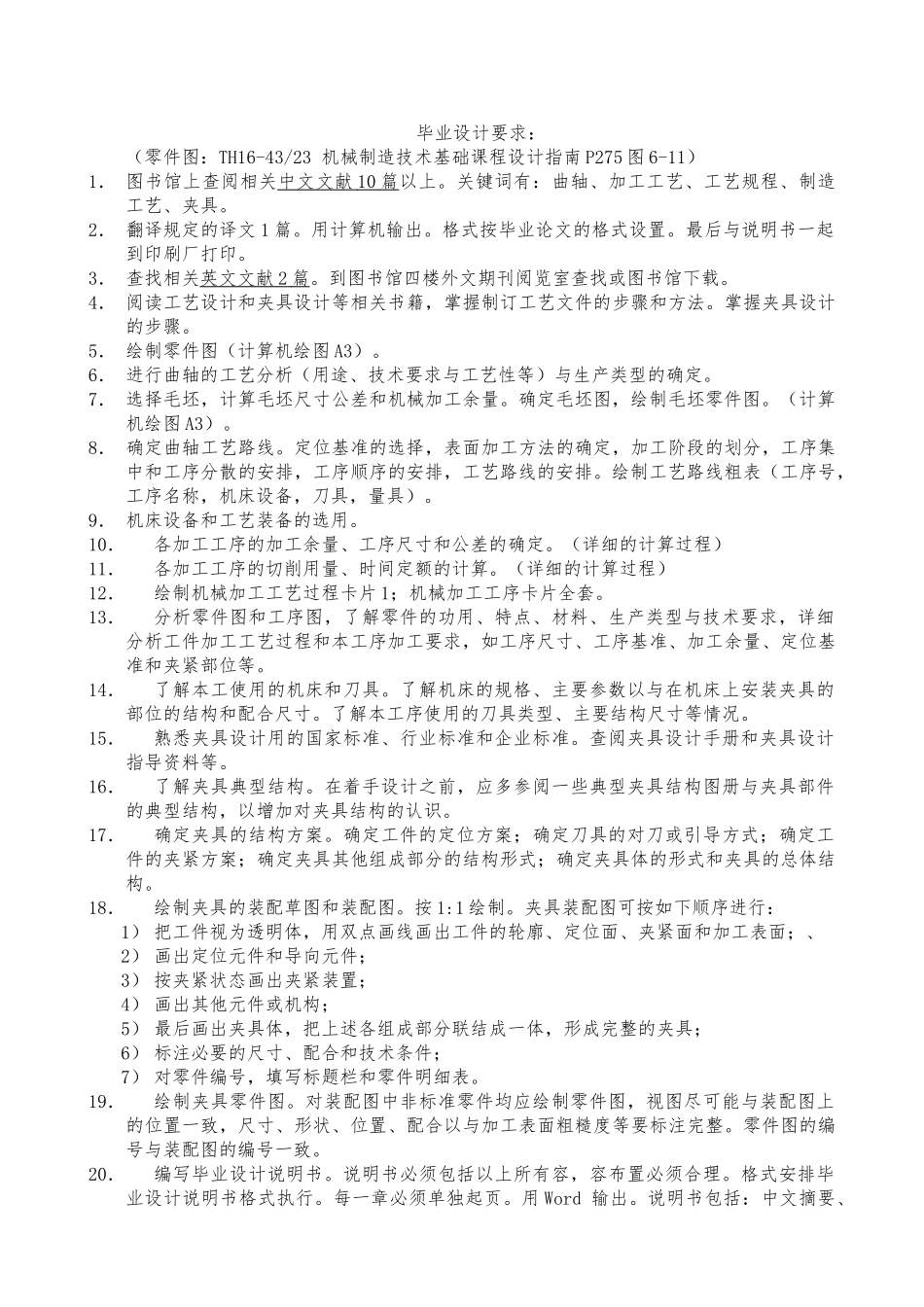

毕业设计任务书(发动机曲轴加工工艺与夹具设计)_第3页
3/18
毕业设计(论文)任务书设计(论文)题目: 发动机曲轴加工工艺与夹具设计 设计(论文)时间:2024. 3 . 1 至 2024. 6 .2 0 设计(论文)进行地点: 校 1、设计(论文)容(1)确定生产类型,对零件进行工艺分析,画零件图。(2)确定毛坯种类与制造方法,绘制毛坯图。(3)拟定零件的机械加工工艺过程,选择各工序的加工设备和工艺装备(刀具、量具、夹具、辅具),确定各工序加工余量和工序尺寸,计算各工序的切削用量和工时定额,进行技术经济分析。(4)填写工艺文件:工艺过程卡片、工艺卡片、工序卡片。(5)设计指定工序的专用夹具,绘制装配总图 1 和主要零件图 3。(6)撰写毕业设计说明书。2、设计(论文)的主要技术指标(1)年产量为 5000 台/年;零件材料为 QT850-3。(2)产品要求优质、高产、低消耗;(3)设计钻 M8 螺纹孔夹具设计。3、设计(论文)的基本要求(1)零件图和毛坯图 各 1 A3(2)机械加工工艺卡片 1 套 A3(3)夹具总装图 1 A0(4)夹具主要部件图和零件图 若干(5)毕业设计说明书 1 份毕业设计(论文)任务书4、应收集的资料与主要参考文献应收集的资料: 杠杆的结构、材料、功用与相关技术要求;拨叉的工艺性;工艺路线拟定的方法;各种专用夹具的种类、特点与原理,钻床类夹具的设计方法。主要参考文献:[1]崇凯.机械制造技术基础课程设计指南[M].:化学工业,2024.[2]如福.金属机械加工工艺人员手册(第四版)[M].:科学技术,2024.[3]徐鸿本.机床夹具设计手册[M].:科学技术,2024[4]宝田. 4D 型柴油机曲轴加工工艺设计[D].大学,2024[5]月琴,曾令宜,弓申.拨叉、拨叉体类零件钻径向孔成组夹具设计[J].工具技术,2024,39(8):74-76[6]黎明,黄凯,恩至,仕贤.机械零件设计手册[M].:国防工业,1986.5、各阶段任务与时间安排序号设计(论文)各阶段任务时间安排1翻译;明确设计要求,查阅文献,收集有关资料3 月 1 日~ 3 月 28 日2零件的结构分析,零件的技术要求分析3 月 29 日~ 4 月 2 日3工艺规程方案选择设计4 月 3 日~4 月 10 日4填写工艺文件4 月 11 日~ 4 月 15 日5夹具结构方案的设计4 月 16 日~ 4 月 28 日6夹具精度的校核4 月 29 日~ 5 月 3 日7夹具总图设计,绘制夹具零件图5 月 4 日~ 5 月 25 日8编写设计说明书5 月 25 日~ 6 月 10 日9修改设计;毕业设计答辩6 月 11 日~ 6 月...
