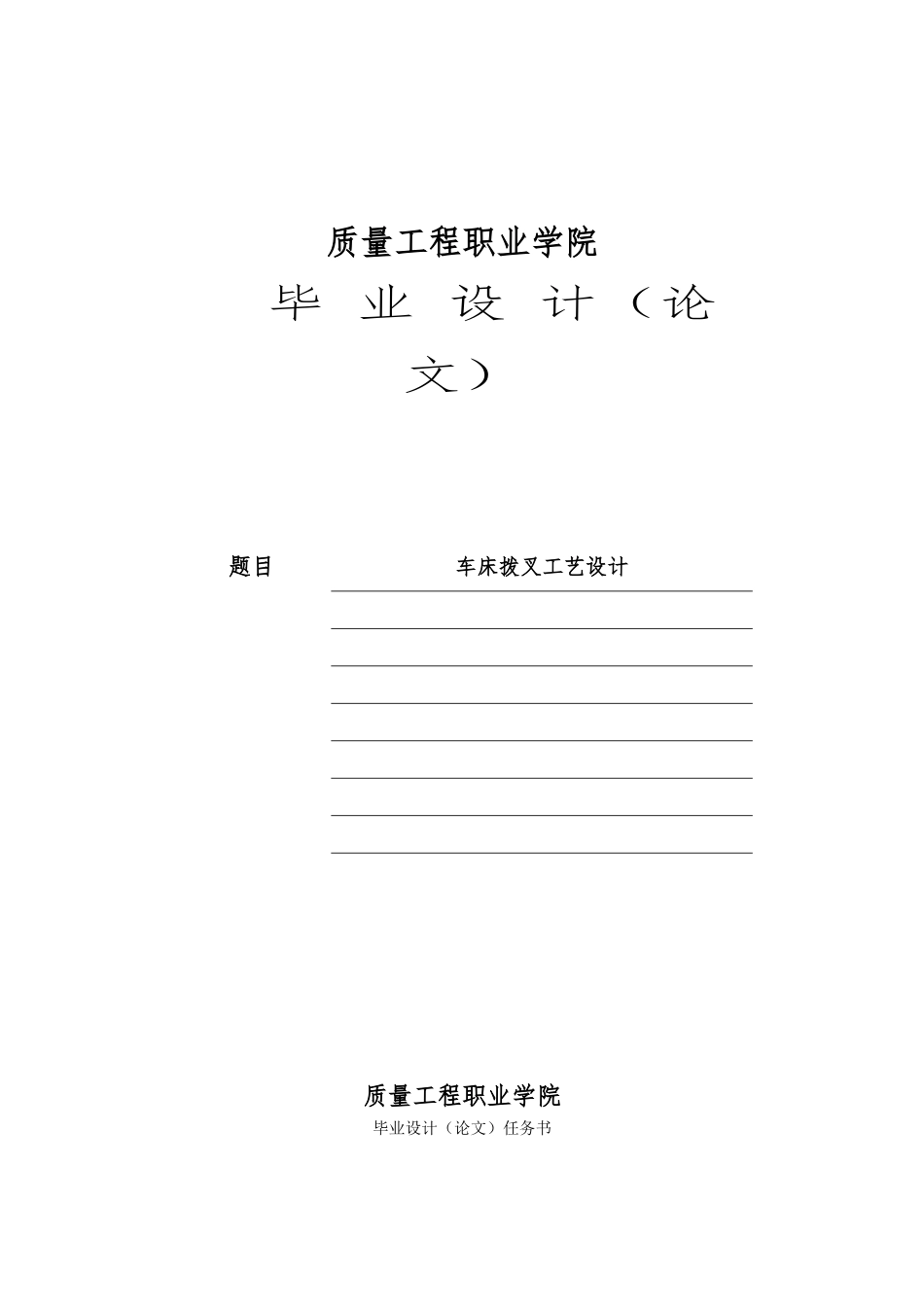

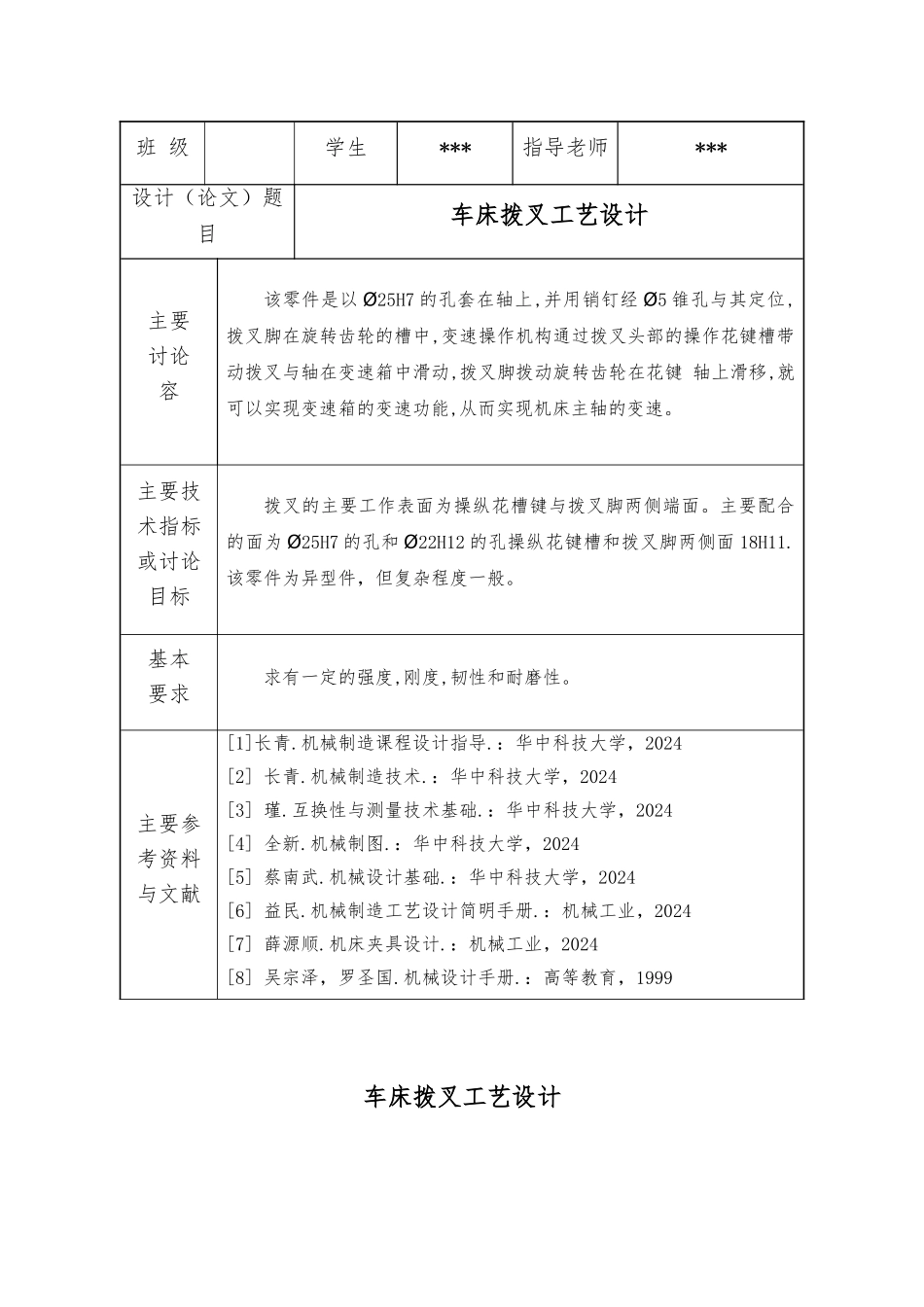

质量工程职业学院 毕 业 设 计（论 文）题目车床拨叉工艺设计质量工程职业学院毕业设计（论文）任务书班 级学生***指导老师***设计（论文）题目车床拨叉工艺设计主要讨论容该零件是以 Ø25H7 的孔套在轴上,并用销钉经 Ø5 锥孔与其定位,拨叉脚在旋转齿轮的槽中,变速操作机构通过拨叉头部的操作花键槽带动拨叉与轴在变速箱中滑动,拨叉脚拨动旋转齿轮在花键 轴上滑移,就可以实现变速箱的变速功能,从而实现机床主轴的变速。主要技术指标或讨论目标拨叉的主要工作表面为操纵花槽键与拨叉脚两侧端面。主要配合的面为25H7Ø的孔和22H12Ø的孔操纵花键槽和拨叉脚两侧面 18H11.该零件为异型件，但复杂程度一般。基本要求求有一定的强度,刚度,韧性和耐磨性。主要参考资料与文献[1]长青.机械制造课程设计指导.：华中科技大学，2024[2] 长青.机械制造技术.：华中科技大学，2024[3] 瑾.互换性与测量技术基础.：华中科技大学，2024[4] 全新.机械制图.：华中科技大学，2024[5] 蔡南武.机械设计基础.：华中科技大学，2024[6] 益民.机械制造工艺设计简明手册.：机械工业，2024[7] 薛源顺.机床夹具设计.：机械工业，2024[8] 吴宗泽，罗圣国.机械设计手册.：高等教育，1999车床拨叉工艺设计摘要：此次设计是对拨叉零件的加工设计，该零件位于车床变速机构中，主要起换档，使主轴回转运动根据工作者的要求工作，获得所需的速度和扭矩的作用。其零件为锻件，具有体积小，零件复杂的特点，由于面比孔易加工，在制定工艺规程时，就先加工面，再以面为基准来加工其它，其中各工序夹具都采纳专用夹具，特别的对于加工大头孔、槽和钻小头孔斜面小孔的工序中，选一面两销的定位方式，并以操作简单的手动夹紧方式夹紧，其机构设计简单，方便且能满足要求。关键词：拨叉，加工工艺，专用夹具，设计Abstract：This design is part of the process fork design, the part in the lathe speed change mechanism, the main effect shift, so that spindle turning motion in accordance with the requirements of workers in the work to obtain the necessary speed and torque effect. Its components are forging with a small, spare parts of complex features, ease of processing due to surface more than holes in the formulation of technical rules, the processing on ...
