氧化铝储仓现浇梁板施工专项方案

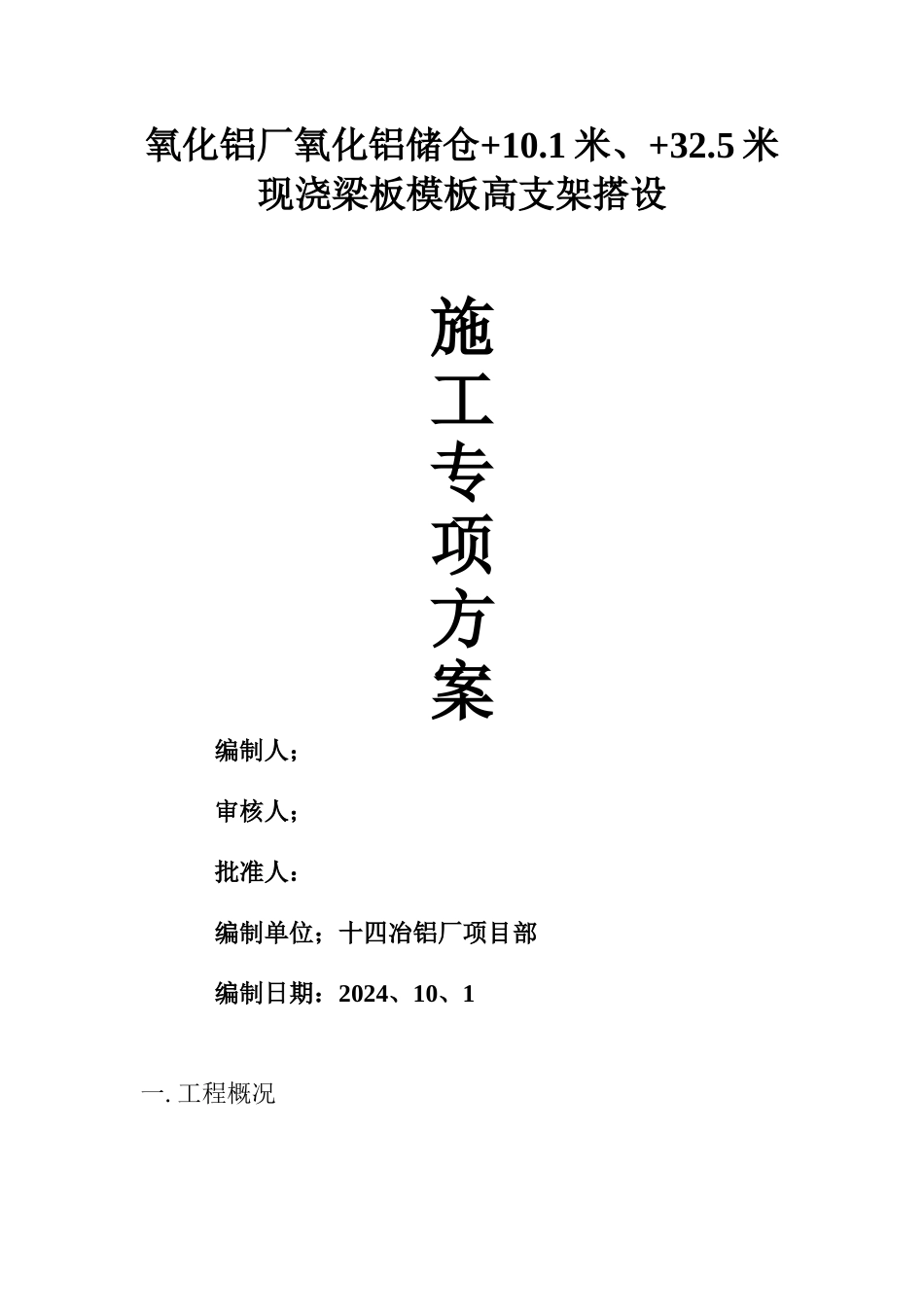

氧化铝储仓现浇梁板施工专项方案_第1页
1/18

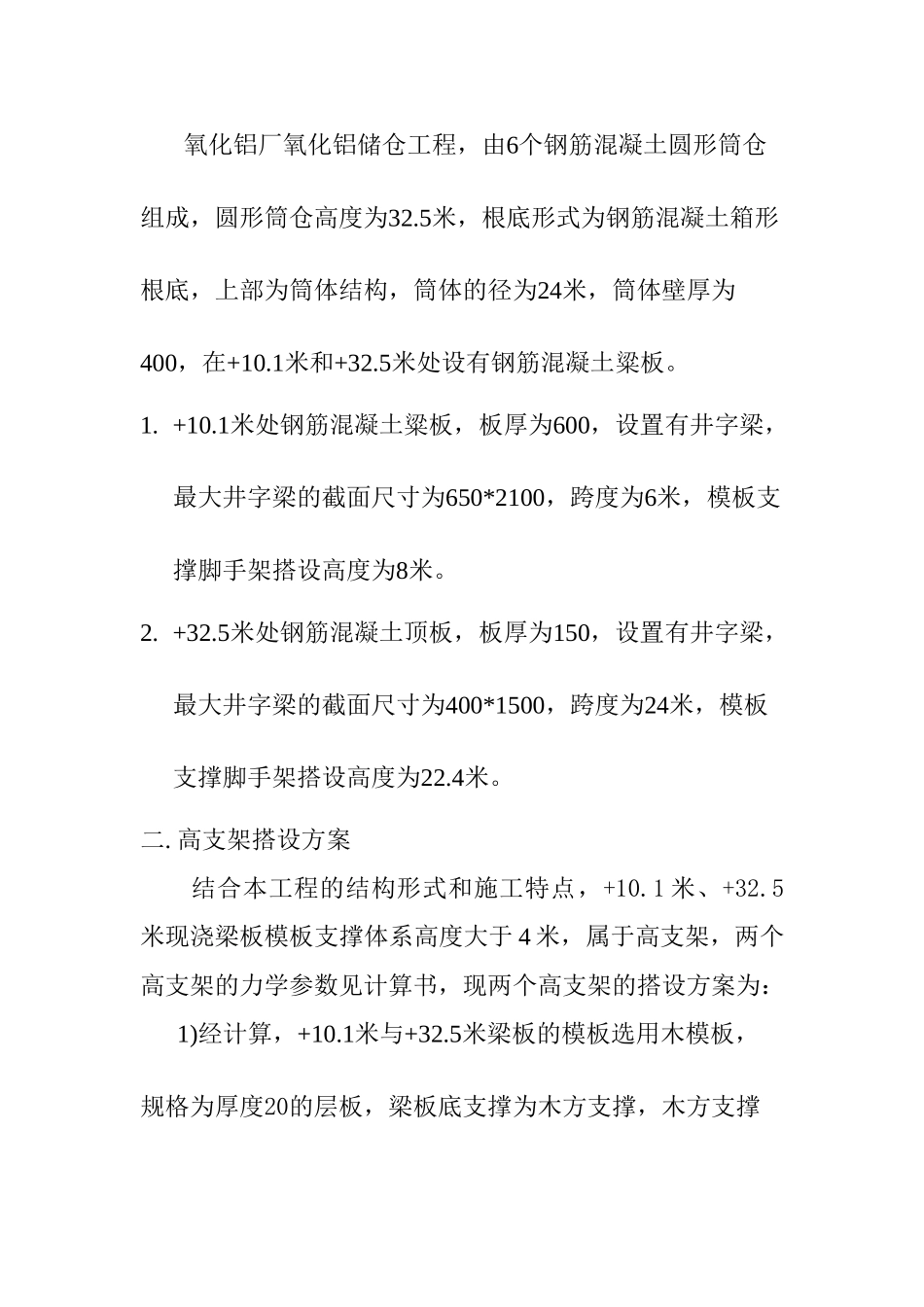

氧化铝储仓现浇梁板施工专项方案_第2页
2/18

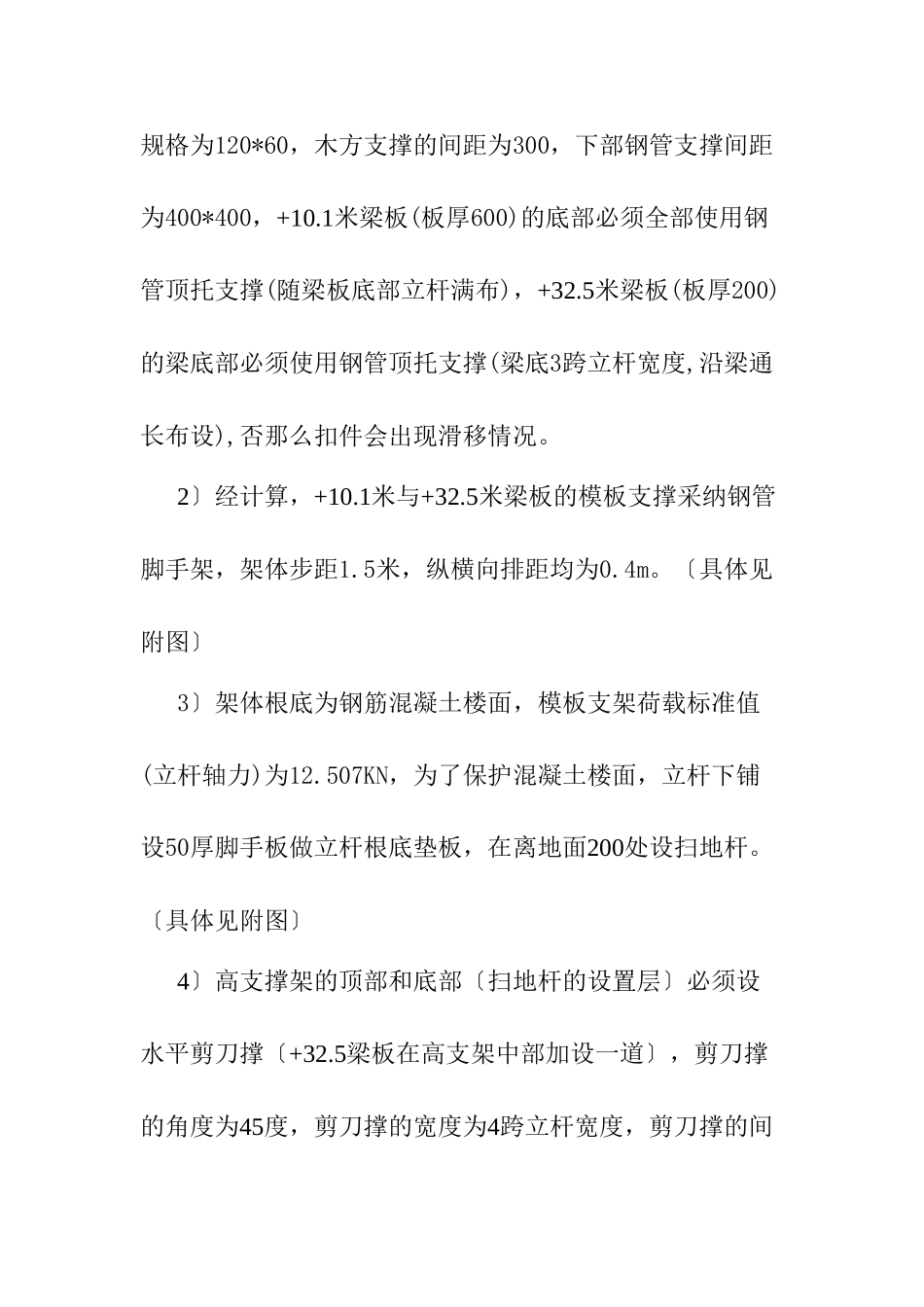

氧化铝储仓现浇梁板施工专项方案_第3页
3/18
氧化铝厂氧化铝储仓+10.1 米、+32.5 米现浇梁板模板高支架搭设施工专项方案编制人;审核人;批准人:编制单位;十四冶铝厂项目部编制日期:2024、10、1一. 工程概况 氧化铝厂氧化铝储仓工程,由6个钢筋混凝土圆形筒仓组成,圆形筒仓高度为32.5米,根底形式为钢筋混凝土箱形根底,上部为筒体结构,筒体的径为24米,筒体壁厚为400,在+10.1米和+32.5米处设有钢筋混凝土粱板。1. +10.1米处钢筋混凝土粱板,板厚为600,设置有井字梁,最大井字梁的截面尺寸为650*2100,跨度为6米,模板支撑脚手架搭设高度为8米。2. +32.5米处钢筋混凝土顶板,板厚为150,设置有井字梁,最大井字梁的截面尺寸为400*1500,跨度为24米,模板支撑脚手架搭设高度为22.4米。二. 高支架搭设方案 结合本工程的结构形式和施工特点,+10.1 米、+32.5米现浇梁板模板支撑体系高度大于 4 米,属于高支架,两个高支架的力学参数见计算书,现两个高支架的搭设方案为:1)经计算,+10.1米与+32.5米梁板的模板选用木模板,规格为厚度20的层板,梁板底支撑为木方支撑,木方支撑规格为120*60,木方支撑的间距为300,下部钢管支撑间距为400*400,+10.1米梁板(板厚600)的底部必须全部使用钢管顶托支撑(随梁板底部立杆满布),+32.5米梁板(板厚200)的梁底部必须使用钢管顶托支撑(梁底3跨立杆宽度,沿梁通长布设),否那么扣件会出现滑移情况。2〕经计算,+10.1米与+32.5米梁板的模板支撑采纳钢管脚手架,架体步距1.5米,纵横向排距均为0.4m。〔具体见附图〕3〕架体根底为钢筋混凝土楼面,模板支架荷载标准值(立杆轴力)为12.507KN,为了保护混凝土楼面,立杆下铺设50厚脚手板做立杆根底垫板,在离地面200处设扫地杆。〔具体见附图〕4〕高支撑架的顶部和底部〔扫地杆的设置层〕必须设水平剪刀撑〔+32.5梁板在高支架中部加设一道〕,剪刀撑的角度为45度,剪刀撑的宽度为4跨立杆宽度,剪刀撑的间距为4跨立杆宽度,斜杆应与脚手架根本件可靠连接,采纳搭接接头,搭接长度不低于1m,每个搭接处不少于3个扣件,确保排架的刚度、强度与稳定性。5〕在1/3和2/3直径距离处,需设置纵横垂直交叉共4道剪刀撑,剪刀撑与水平面的角度为45度,剪刀撑的宽度为4跨立杆宽度,剪刀撑的间距为4跨立杆宽度,斜杆应与脚手架根本件可靠连接,采纳搭接接头,搭接长度不低于1m,每个搭接处不少于3个扣件,确保排架的刚度、强度与稳定性。6〕须设置连墙点与仓壁可靠连接,小于30平方米设置一个连接点,且竖向高度不...
