水上灌注桩工程施工组织设计方案

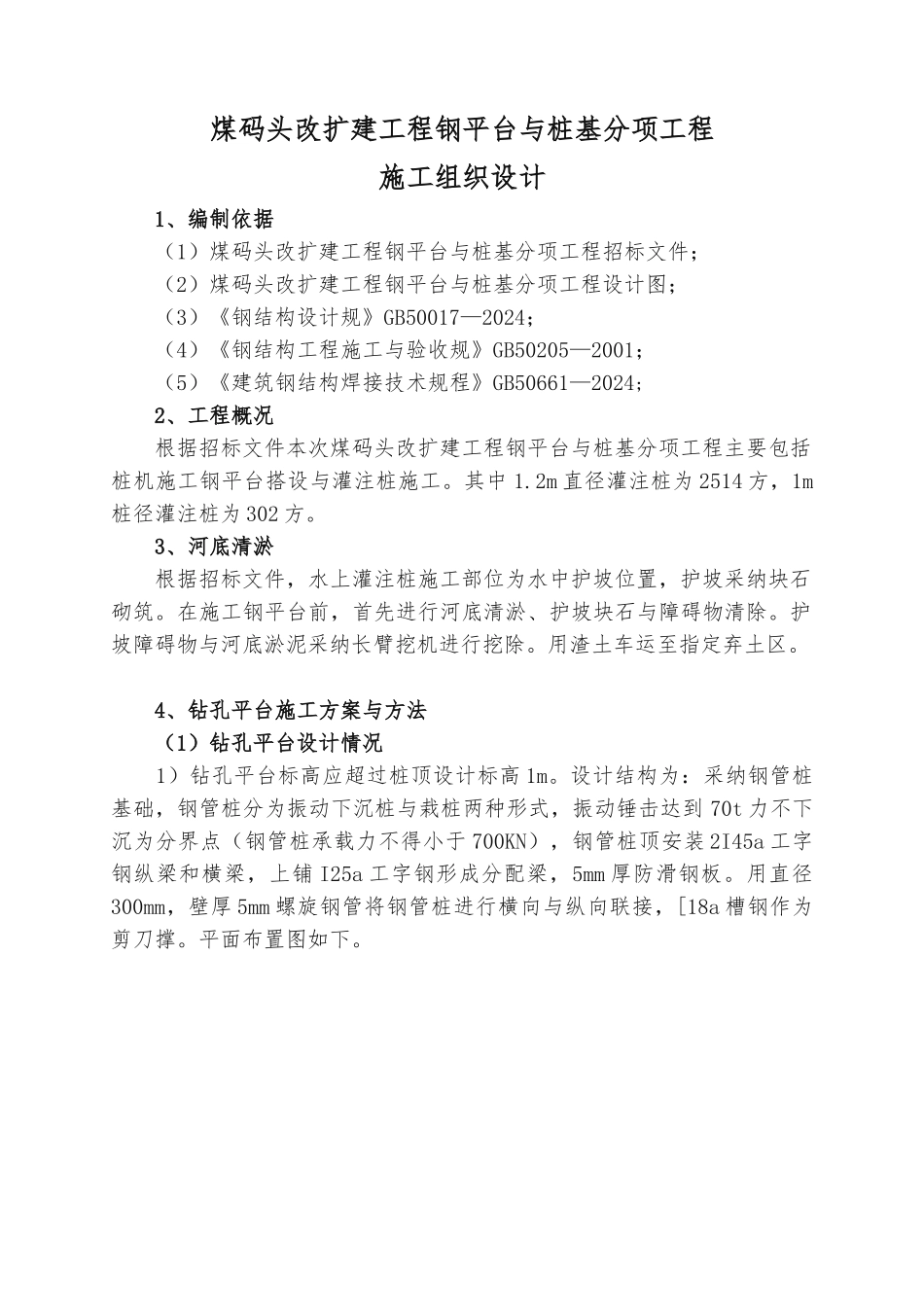

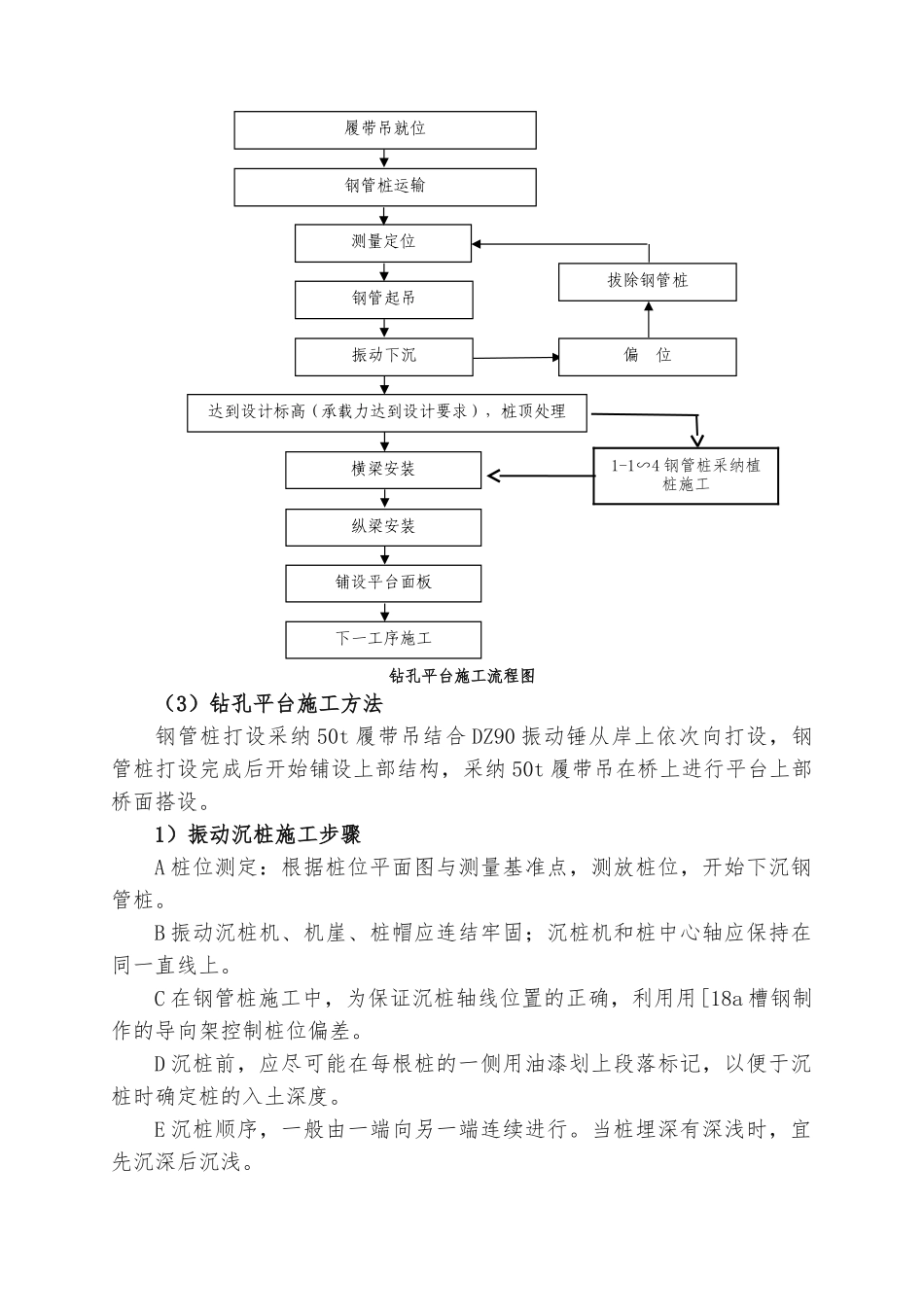

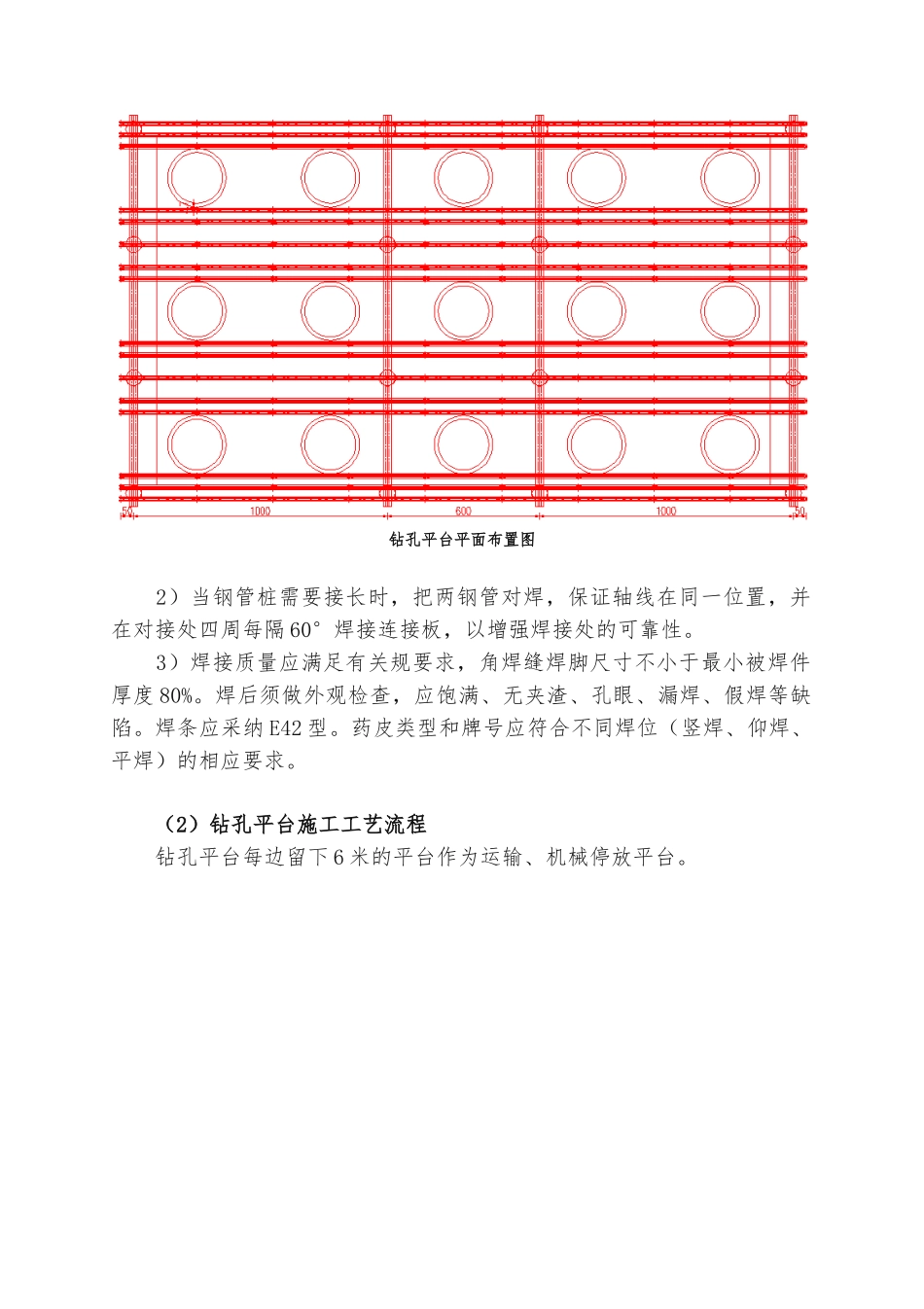

煤码头改扩建工程钢平台与桩基分项工程施工组织设计1、编制依据（1）煤码头改扩建工程钢平台与桩基分项工程招标文件；（2）煤码头改扩建工程钢平台与桩基分项工程设计图；（3）《钢结构设计规》GB50017—2024；（4）《钢结构工程施工与验收规》GB50205—2001；（5）《建筑钢结构焊接技术规程》GB50661—2024;2、工程概况根据招标文件本次煤码头改扩建工程钢平台与桩基分项工程主要包括桩机施工钢平台搭设与灌注桩施工。其中 1.2m 直径灌注桩为 2514 方，1m桩径灌注桩为 302 方。 3、河底清淤根据招标文件，水上灌注桩施工部位为水中护坡位置，护坡采纳块石砌筑。在施工钢平台前，首先进行河底清淤、护坡块石与障碍物清除。护坡障碍物与河底淤泥采纳长臂挖机进行挖除。用渣土车运至指定弃土区。4、钻孔平台施工方案与方法（1）钻孔平台设计情况 1）钻孔平台标高应超过桩顶设计标高 1m。设计结构为：采纳钢管桩基础，钢管桩分为振动下沉桩与栽桩两种形式，振动锤击达到 70t 力不下沉为分界点（钢管桩承载力不得小于 700KN），钢管桩顶安装 2I45a 工字钢纵梁和横梁，上铺 I25a 工字钢形成分配梁，5mm 厚防滑钢板。用直径300mm，壁厚 5mm 螺旋钢管将钢管桩进行横向与纵向联接，[18a 槽钢作为剪刀撑。平面布置图如下。钻孔平台平面布置图 2）当钢管桩需要接长时，把两钢管对焊，保证轴线在同一位置，并在对接处四周每隔 60°焊接连接板，以增强焊接处的可靠性。 3）焊接质量应满足有关规要求，角焊缝焊脚尺寸不小于最小被焊件厚度 80%。焊后须做外观检查，应饱满、无夹渣、孔眼、漏焊、假焊等缺陷。焊条应采纳 E42 型。药皮类型和牌号应符合不同焊位（竖焊、仰焊、平焊）的相应要求。（2）钻孔平台施工工艺流程钻孔平台每边留下 6 米的平台作为运输、机械停放平台。钻孔平台施工流程图（3）钻孔平台施工方法钢管桩打设采纳 50t 履带吊结合 DZ90 振动锤从岸上依次向打设，钢管桩打设完成后开始铺设上部结构，采纳 50t 履带吊在桥上进行平台上部桥面搭设。1）振动沉桩施工步骤A 桩位测定：根据桩位平面图与测量基准点，测放桩位，开始下沉钢管桩。B 振动沉桩机、机崖、桩帽应连结牢固；沉桩机和桩中心轴应保持在同一直线上。C 在钢管桩施工中，为保证沉桩轴线位置的正确，利用用[18a 槽钢制作的导向架控制桩位偏差。D 沉桩前，应尽可能在每根桩的一侧用油漆划上段落标记，以便于沉桩时确定桩的入土深度。E 沉桩顺...
