水平防护棚工程施工组织设计方案VIP专享

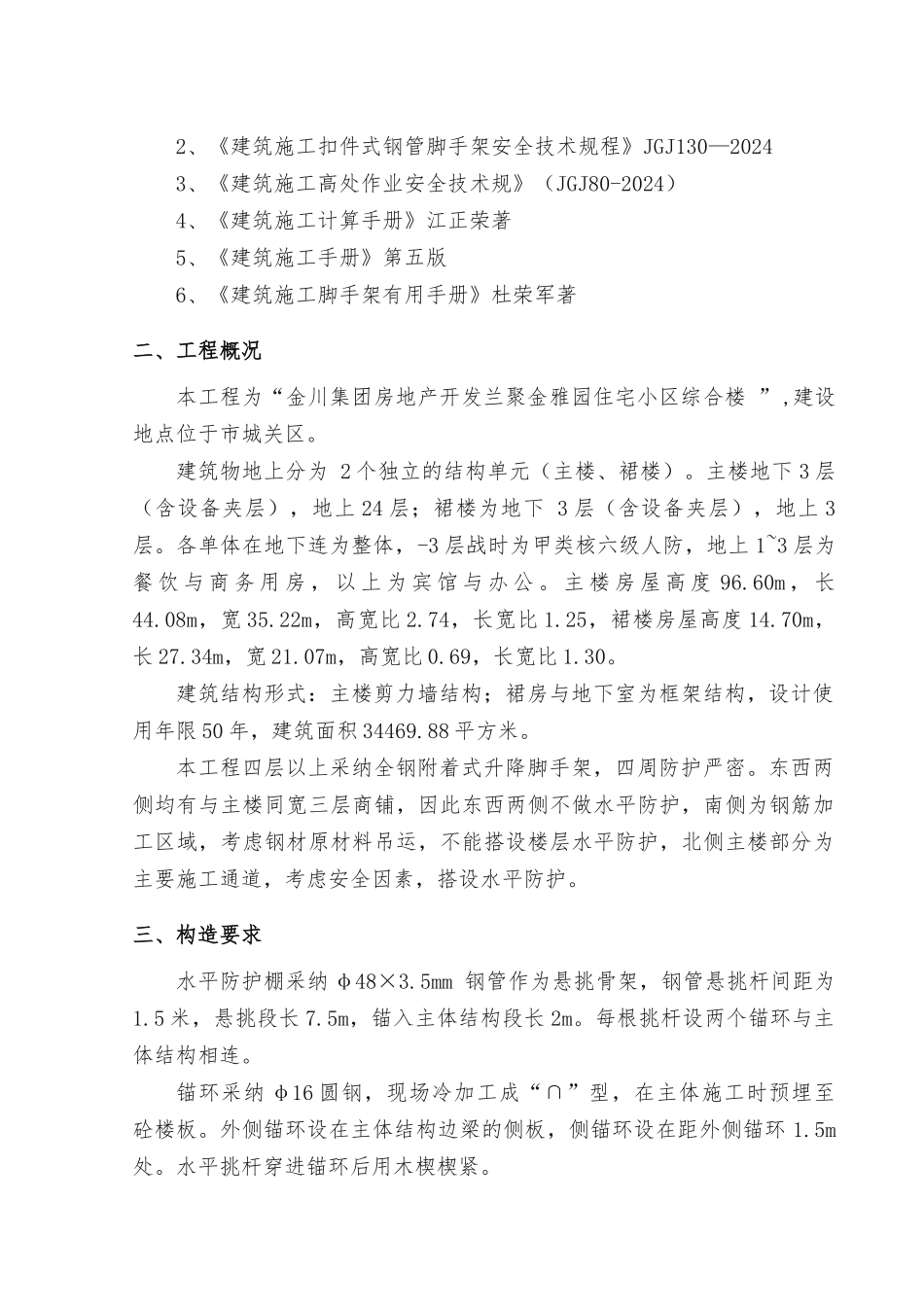

目 录一、编制依据- 1 -二、工程概况- 2 -三、构造要求- 3 -四、搭拆顺序- 4 -五、搭拆安全要求- 5 -六、计算书- 5 -一、编制依据1、《建筑施工脚手架有用手册》2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130—20243、《建筑施工高处作业安全技术规》（JGJ80-2024）4、《建筑施工计算手册》江正荣著5、《建筑施工手册》第五版6、《建筑施工脚手架有用手册》杜荣军著二、工程概况本工程为“金川集团房地产开发兰聚金雅园住宅小区综合楼 ”,建设地点位于市城关区。建筑物地上分为 2 个独立的结构单元（主楼、裙楼）。主楼地下 3 层（含设备夹层），地上 24 层；裙楼为地下 3 层（含设备夹层），地上 3层。各单体在地下连为整体，-3 层战时为甲类核六级人防，地上 1~3 层为餐 饮 与 商 务 用 房 ， 以 上 为 宾 馆 与 办 公 。 主 楼 房 屋 高 度 96.60m ， 长44.08m，宽 35.22m，高宽比 2.74，长宽比 1.25，裙楼房屋高度 14.70m，长 27.34m，宽 21.07m，高宽比 0.69，长宽比 1.30。建筑结构形式：主楼剪力墙结构；裙房与地下室为框架结构，设计使用年限 50 年，建筑面积 34469.88 平方米。本工程四层以上采纳全钢附着式升降脚手架，四周防护严密。东西两侧均有与主楼同宽三层商铺，因此东西两侧不做水平防护，南侧为钢筋加工区域，考虑钢材原材料吊运，不能搭设楼层水平防护，北侧主楼部分为主要施工通道，考虑安全因素，搭设水平防护。三、构造要求水平防护棚采纳 φ48×3.5mm 钢管作为悬挑骨架，钢管悬挑杆间距为1.5 米，悬挑段长 7.5m，锚入主体结构段长 2m。每根挑杆设两个锚环与主体结构相连。锚环采纳 φ16 圆钢，现场冷加工成“∩”型，在主体施工时预埋至砼楼板。外侧锚环设在主体结构边梁的侧板，侧锚环设在距外侧锚环 1.5m处。水平挑杆穿进锚环后用木楔楔紧。挑杆下部设钢管斜撑，斜撑杆侧设水平拉杆和立杆形成三角形平面稳定体系，防止风力作用，出现架体的不稳定因素，斜撑杆与构造柱连接。在挑杆端部与两根杆件搭接处斜拉 φ13 钢丝绳，钢丝绳与建筑物拉结点设在防护棚以上第二层。钢丝绳间距不大于 6m，且在防护棚各转角处设置。每根钢管挑杆的悬挑段设 5 根水平钢管，水平钢管上满铺一层竹跳板，然后上面再铺设一层竹胶板全封闭。悬挑钢管室尾部加设一根水平连接钢管，提高悬挑构件整体性，防止单根挑杆水平转动。防护棚外侧临边水平杆上设间距 ...
