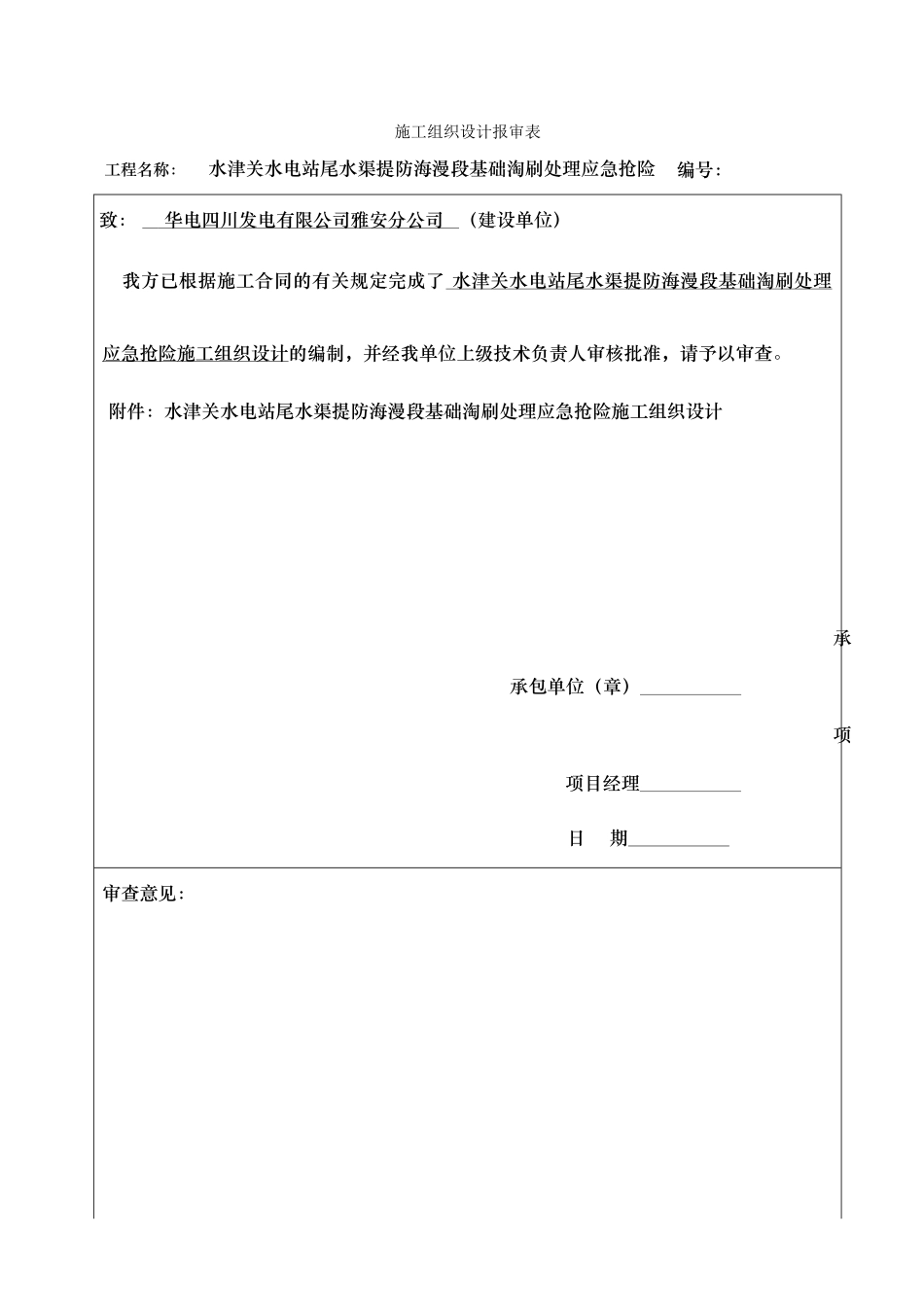

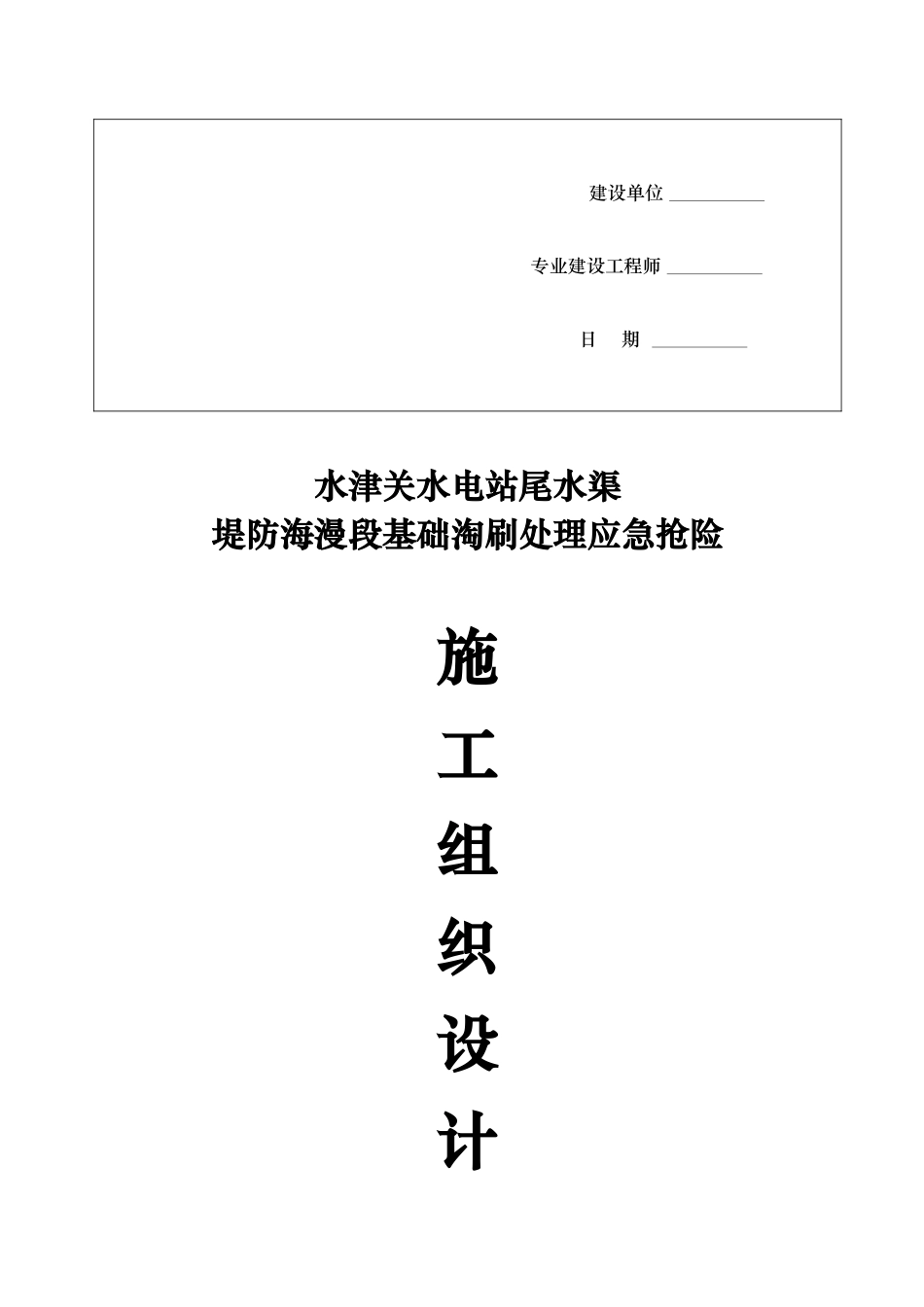

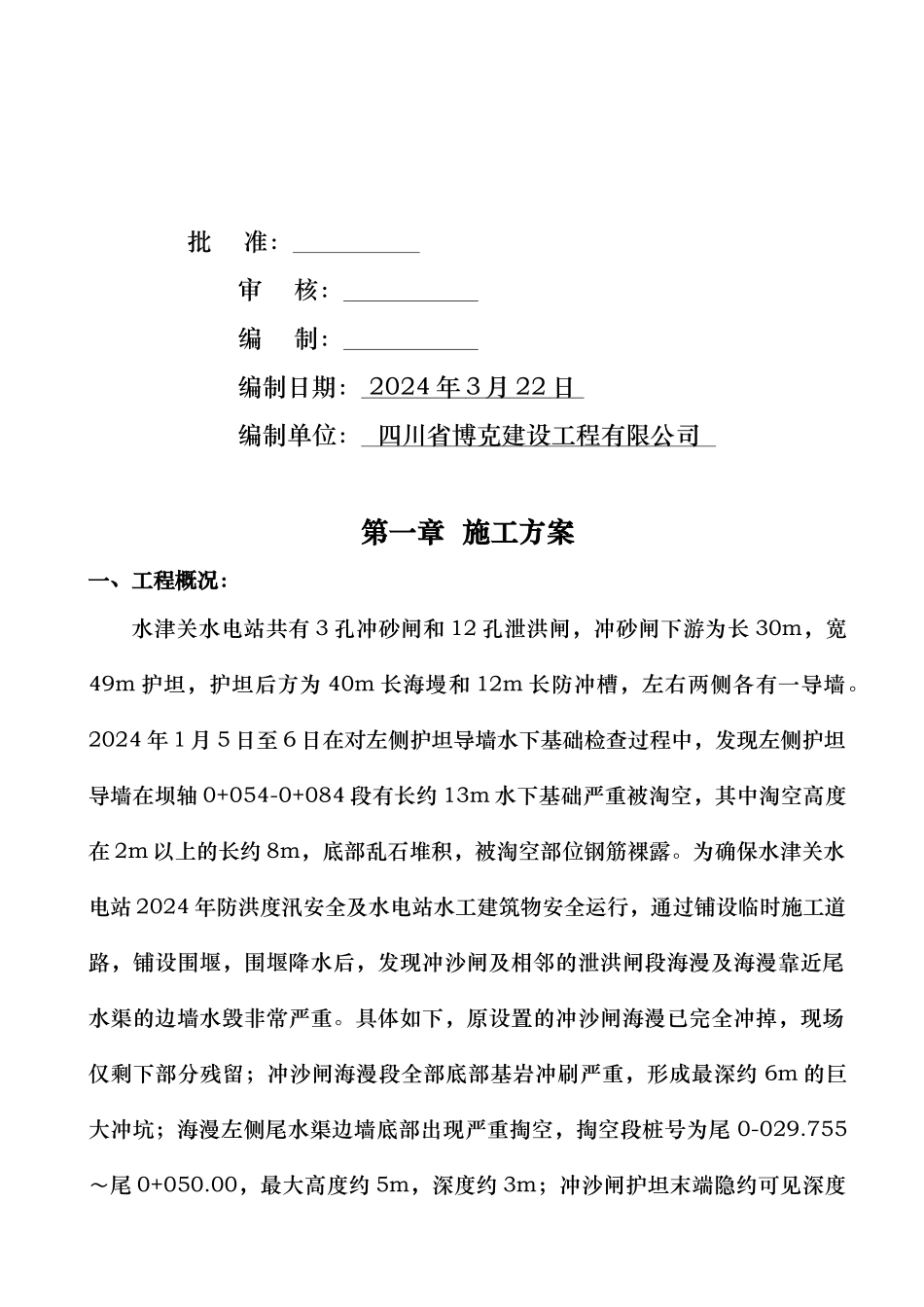

施工组织设计报审表工程名称：水津关水电站尾水渠提防海漫段基础淘刷处理应急抢险工程编号：致： 华电四川发电有限公司雅安分公司 （建设单位） 我方已根据施工合同的有关规定完成了 水津关水电站尾水渠提防海漫段基础淘刷处理应急抢险施工组织设计的编制，并经我单位上级技术负责人审核批准，请予以审查。 附件：水津关水电站尾水渠提防海漫段基础淘刷处理应急抢险施工组织设计承承包单位（章） 项项目经理 日 期 审查意见：建设单位 专业建设工程师 日 期 水津关水电站尾水渠堤防海漫段基础淘刷处理应急抢险施工组织设计 批 准： 审 核： 编 制： 编制日期： 2024 年 3 月 22 日 编制单位： 四川省博克建设工程有限公司 第一章 施工方案一、工程概况：水津关水电站共有 3 孔冲砂闸和 12 孔泄洪闸，冲砂闸下游为长 30m，宽49m 护坦，护坦后方为 40m 长海墁和 12m 长防冲槽，左右两侧各有一导墙。2024 年 1 月 5 日至 6 日在对左侧护坦导墙水下基础检查过程中，发现左侧护坦导墙在坝轴 0+054-0+084 段有长约 13m 水下基础严重被淘空，其中淘空高度在 2m 以上的长约 8m，底部乱石堆积，被淘空部位钢筋裸露。为确保水津关水电站 2024 年防洪度汛安全及水电站水工建筑物安全运行，通过铺设临时施工道路，铺设围堰，围堰降水后，发现冲沙闸及相邻的泄洪闸段海漫及海漫靠近尾水渠的边墙水毁非常严重。具体如下，原设置的冲沙闸海漫已完全冲掉，现场仅剩下部分残留；冲沙闸海漫段全部底部基岩冲刷严重，形成最深约 6m 的巨大冲坑；海漫左侧尾水渠边墙底部出现严重掏空，掏空段桩号为尾 0-029.755～尾 0+050.00，最大高度约 5m，深度约 3m；冲沙闸护坦末端隐约可见深度不一的小冲坑。泄洪闸段海漫框格完整，框格内干砌大卵石基本全部已经被冲走，部分框格底部出现架空现象。详见下图。 二、编制依据2.1 相关技术法律规范要求：《混凝土结构后锚技术规程》JGJ145-2024《混凝土结构加固技术法律规范》《混凝土浇筑技术法律规范》2.2 设计勘察依据： 根据现场踏勘的情况，水津关电站冲沙闸及邻近的 4 孔泄洪闸下游海漫段出现了不同程度的水毁，为了保证电站的持续正常的运行，需要进行修复处理的项目较多，具有点多面广的特性。严格根据设计文件《雅安市青衣江水津关水电站尾水渠堤防海漫段基础淘刷处理应急抢险施工处置方案》要求实施。三、施工准备 3.1 已完成施工临时便道施工，满...
