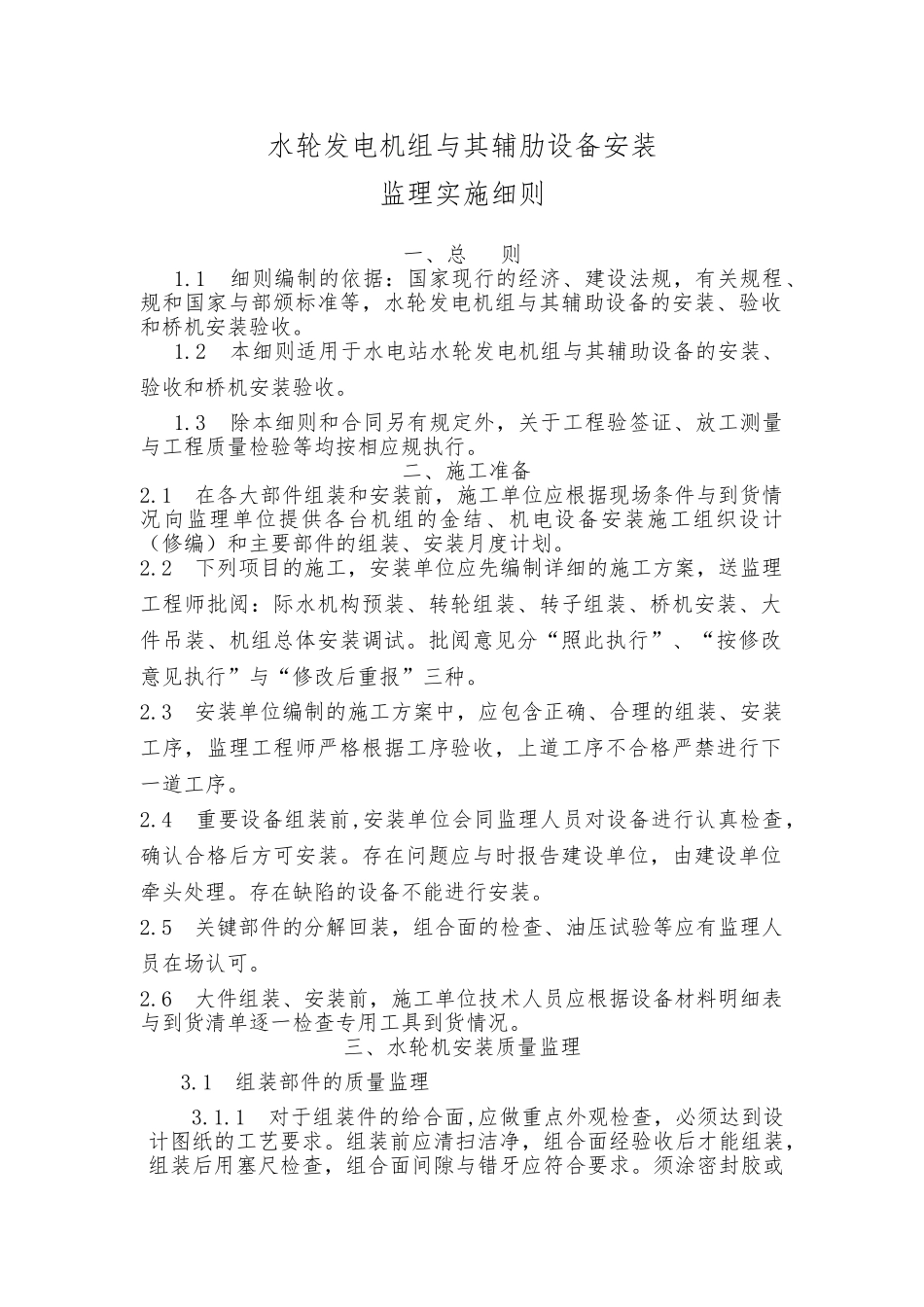

水轮发电机组与其辅肋设备安装监理实施细则一、总 则 1.1 细则编制的依据：国家现行的经济、建设法规，有关规程、规和国家与部颁标准等，水轮发电机组与其辅助设备的安装、验收和桥机安装验收。 1.2 本细则适用于水电站水轮发电机组与其辅助设备的安装、验收和桥机安装验收。 1.3 除本细则和合同另有规定外，关于工程验签证、放工测量与工程质量检验等均按相应规执行。二、施工准备2.1 在各大部件组装和安装前，施工单位应根据现场条件与到货情况向监理单位提供各台机组的金结、机电设备安装施工组织设计（修编）和主要部件的组装、安装月度计划。2.2 下列项目的施工，安装单位应先编制详细的施工方案，送监理工程师批阅：际水机构预装、转轮组装、转子组装、桥机安装、大件吊装、机组总体安装调试。批阅意见分“照此执行”、“按修改意见执行”与“修改后重报”三种。2.3 安装单位编制的施工方案中，应包含正确、合理的组装、安装工序，监理工程师严格根据工序验收，上道工序不合格严禁进行下一道工序。2.4 重要设备组装前,安装单位会同监理人员对设备进行认真检查，确认合格后方可安装。存在问题应与时报告建设单位，由建设单位牵头处理。存在缺陷的设备不能进行安装。2.5 关键部件的分解回装，组合面的检查、油压试验等应有监理人员在场认可。2.6 大件组装、安装前，施工单位技术人员应根据设备材料明细表与到货清单逐一检查专用工具到货情况。三、水轮机安装质量监理3.1 组装部件的质量监理 3.1.1 对于组装件的给合面,应做重点外观检查，必须达到设计图纸的工艺要求。组装前应清扫洁净，组合面经验收后才能组装，组装后用塞尺检查，组合面间隙与错牙应符合要求。须涂密封胶或封焊的，经监理人员验收后进行。 3.1.2 M56 与以上螺栓必须清除毛刺，进行研磨和试配。大型螺栓的紧固应选用田较优的紧固方法，对预紧与紧固采纳可靠的测量手段，严格按设计要求控制预紧力与紧固力，在施工过程中应有监理人员在场进行检查。 3.1.3 接力器在施工场地进行分解、清扫、检查、再装配。所有零部件必须清理洁净，不得有污物和毛刺；对重要零部件的主要尺寸与配合公差，应进校核。监理工程师对此两项实行旁站。 3.1.4 监理人员对转轮耐压与动作试验实行旁站。 （1）试验装置与油管路应清洗洁净，试验前由监理人员检查。 （2）试验用油应提供油质化验报告，油温不低于+5℃。油压、漏油量、接力器行程与相应转角的测量要精确，并绘制转...
