波形变换器的设计仿真与实现

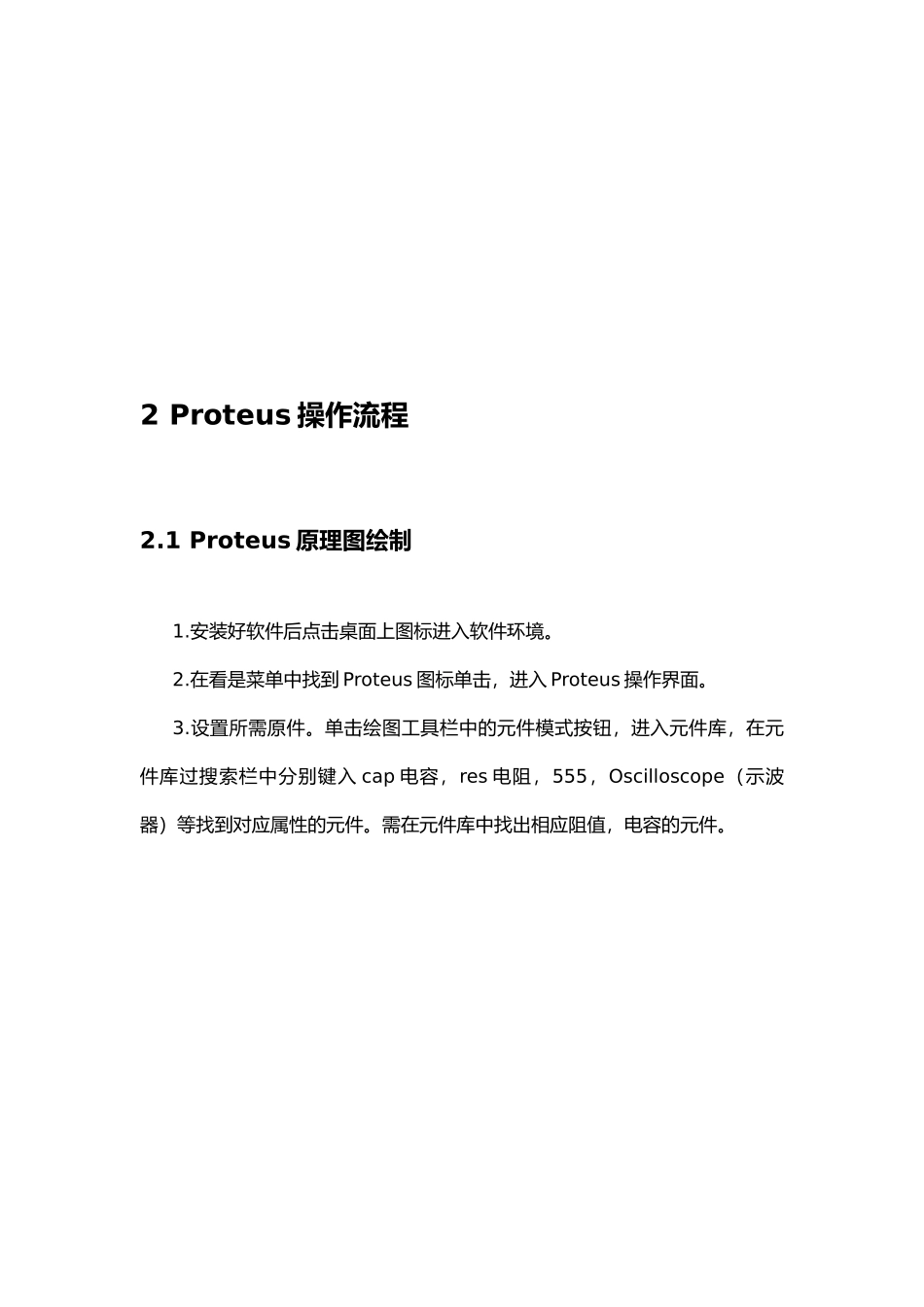

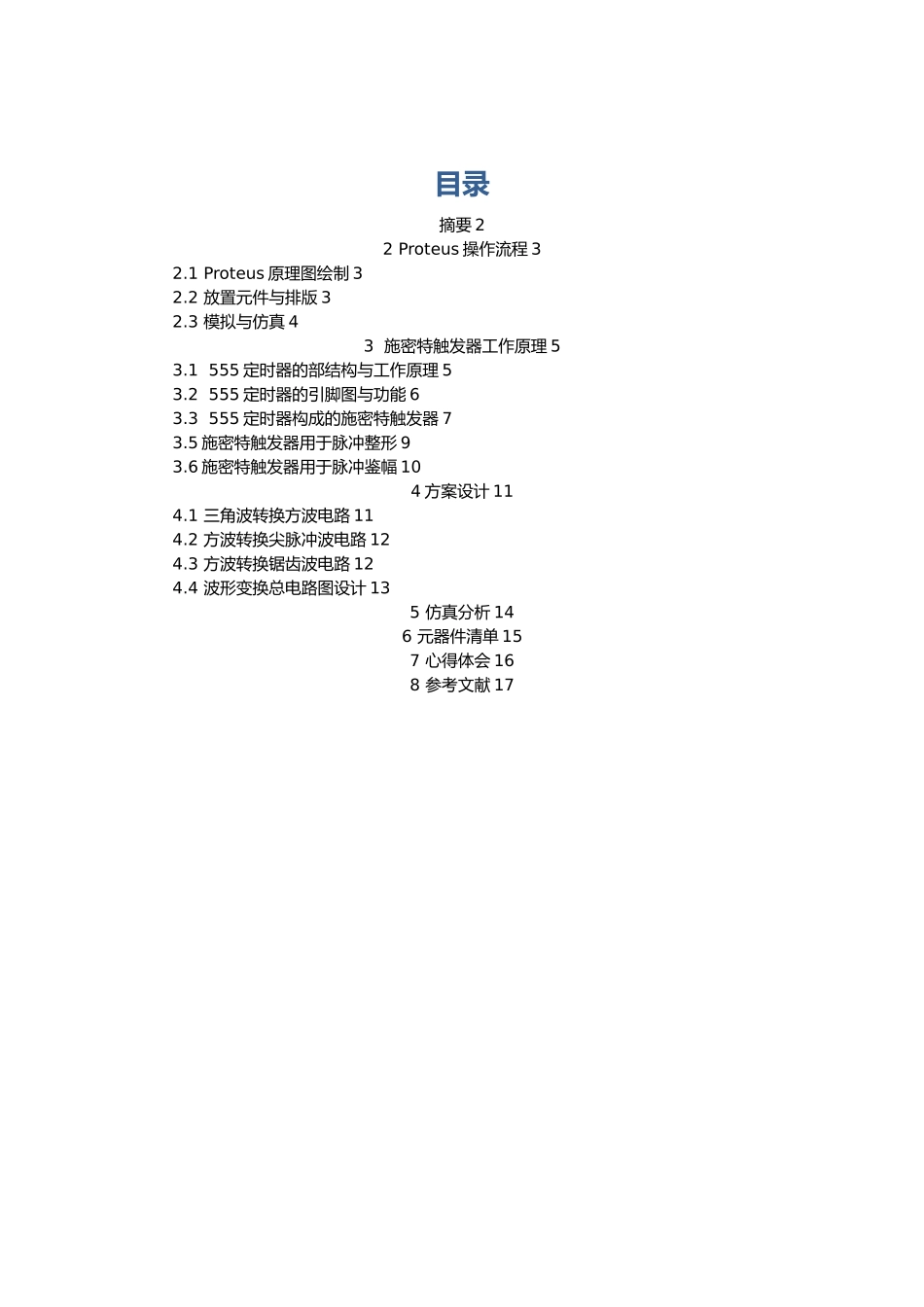

目录摘要 22 Proteus 操作流程 32.1 Proteus 原理图绘制 32.2 放置元件与排版 32.3 模拟与仿真 43 施密特触发器工作原理 53.1 555 定时器的部结构与工作原理 53.2 555 定时器的引脚图与功能 63.3 555 定时器构成的施密特触发器 73.5 施密特触发器用于脉冲整形 93.6 施密特触发器用于脉冲鉴幅 104 方案设计 114.1 三角波转换方波电路 114.2 方波转换尖脉冲波电路 124.3 方波转换锯齿波电路 124.4 波形变换总电路图设计 135 仿真分析 146 元器件清单 157 心得体会 168 参考文献 17摘 要施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采纳电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。因此，施密特触发器有三个大的特点：1、 波形变换。可将三角波、正弦波等变成矩形波；2、脉冲波的整形，数字系统中，矩形脉冲在传输中常常发生波形畸变，出现上升沿和下降沿不理想的情况，可用施密特触发器整形后，获得较理想的矩形脉冲；3、脉冲鉴幅。幅度不同、不规则的脉冲信号时加到施密特触发器的输入端时，能选择幅度大于欲设值的脉冲信号进行输出。而这次基础强化训练所要求的就是我们对三角波进行波形变换为方波，所以总的来说，这次基础强化训练还是比较简单的，主要考查的还是对 Proteus的应用。关键词：Proteus 仿真，施密特触发器，555 定时器，波形变换2 Proteus 操作流程2.1 Proteus 原理图绘制1.安装好软件后点击桌面上图标进入软件环境。2.在看是菜单中找到 Proteus 图标单击，进入 Proteus 操作界面。3.设置所需原件。单击绘图工具栏中的元件模式按钮，进入元件库，在元件库过搜索栏中分别键入 cap 电容，res 电阻，555，Oscilloscope（示波器）等找到对应属性的元件。需在元件库中找出相应阻值，电容的元件。图 2-1 Proteus 元件选择框2.2 放置元件与排版1、通过对象选择器窗口单击选择相应元件，在右侧图形编辑窗口中单击左键放置元件。元件的移动：用鼠标左键按住元件拖曳。元件的旋转：选定所需旋转元件，单击绘图工具栏左右旋转按钮完成旋转。元件的删除：通过鼠标左键选定要删除的元件，点击键盘上的 delete 键即可完成对应元器件的删除。2、将鼠标移至元件引脚处待出现红色方框单击鼠标左键将鼠标移至所需连接的另一元件管脚处待出现红色方框后再次单击鼠标左键完...
