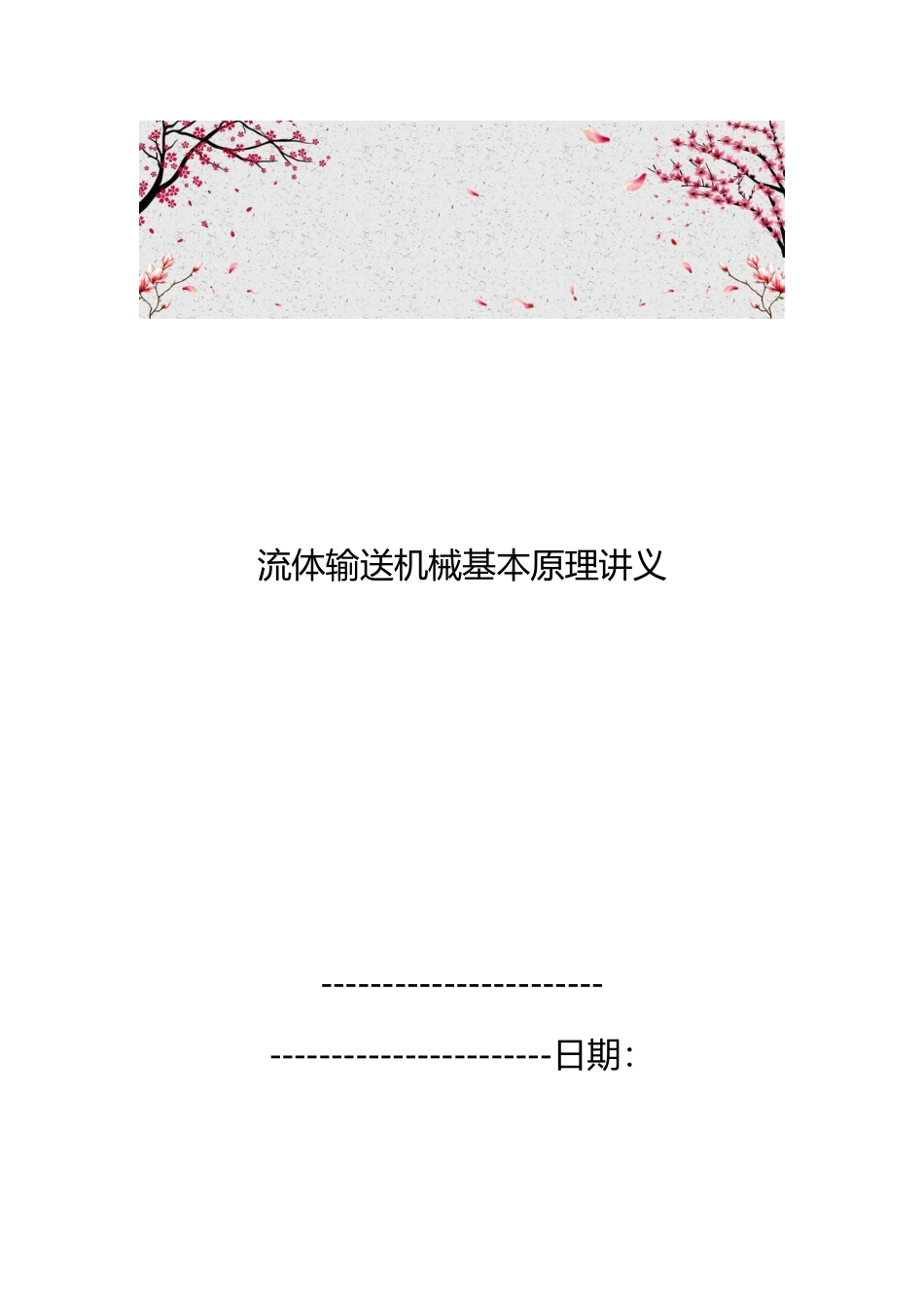

流体输送机械基本原理讲义全VIP专享

流体输送机械基本原理讲义----------------------- -----------------------日期：第二章 流体输送机械第一节 概述（略）第二节 离心泵一、离心泵的基本结构和工作原理1、离心泵的基本结构2、离心泵的工作原理例：一杯热水为使之冷却，用筷子在水中旋转，水也产生速度，跟着筷子一块转动（本质上是筷子的附着力大于水之间的聚力，摩擦力使水旋转）靠近筷子的水转的快而远离筷子的水转的慢。另外中心凹，四周水沿壁上升高于中间。为什么呢？离心力 [弧度/秒] 角速度 R 半径（叶轮半径） m 质量（流体质量 kg）=线速度,T—周期,n--转速,(周期是物体做圆周运动旋转一周所需要的时间,单位是秒；转速 n 是物体单位时间所转的周数,单位是 1/秒)。R 或 则 F手转动筷子，水产生动能，水旋转碰到管壁动能转化为静压能，静压能又转化为位能使水沿壁面上升。边上水上升后，中心能减少，形成空隙，产生真空度，故在同一个大气压下，中心凹下去。(1) 泵轴带动叶轮旋转，充满叶片之间的液体也跟在旋转，在离心力作用下，液体从叶轮中心被抛向叶轮边缘，使液体静压能、动能均提高。（类似我们旋转雨伞,伞上面的雨滴飞出去）。(2) 液体从叶轮外缘进入泵壳后，由于泵壳中流道逐步加宽，液体流速变慢，又将部分动能转化为静压能，使泵出口处液体的压强进一步提高，于是液体以较高的压强从泵的排出口进入排出管路输送到所需场所。(3) 当泵液体从叶轮中心被抛向外缘时，在中心出形成低压区，由于贮槽液面上方的压强（一般为 1 [atm]）大于吸入口处的压强，在压强差的作用下，液体便经吸入管路，连续地被吸入泵，以补充被排出的液体。离心泵之所以能够输送液体，主要依靠高速旋转的叶轮，产生离心力，在惯性作用下，获得了能量以提高压强。3、 离心泵使用注意点：离心泵启动时，必须灌满水否则产生气缚。何为气缚？离心泵启动时，假如泵壳与吸入管路没有充满液体，则泵壳存有空气，由于空气的密度远小于液体的密度，产生的离心力小，（离心力、）从叶轮中心甩出的液体少，因而叶轮中心处所形成的低压（真空度）不足以将贮槽的液体吸入泵（打不上水），此时虽启动离心泵也不能输送液体，此种现象称为气缚。 4、离心泵的主要部件：（1）叶轮（泵的心脏） 如讲义离心泵的结构图,每个叶轮有 6~~12 片弯曲的叶片。A、 按有无盖板分B、按吸液方式分C、平衡孔：在叶轮后盖板上钻一些小孔，它的作用是使盖板与泵壳之间的空腔中一部分高压液体漏到低...
