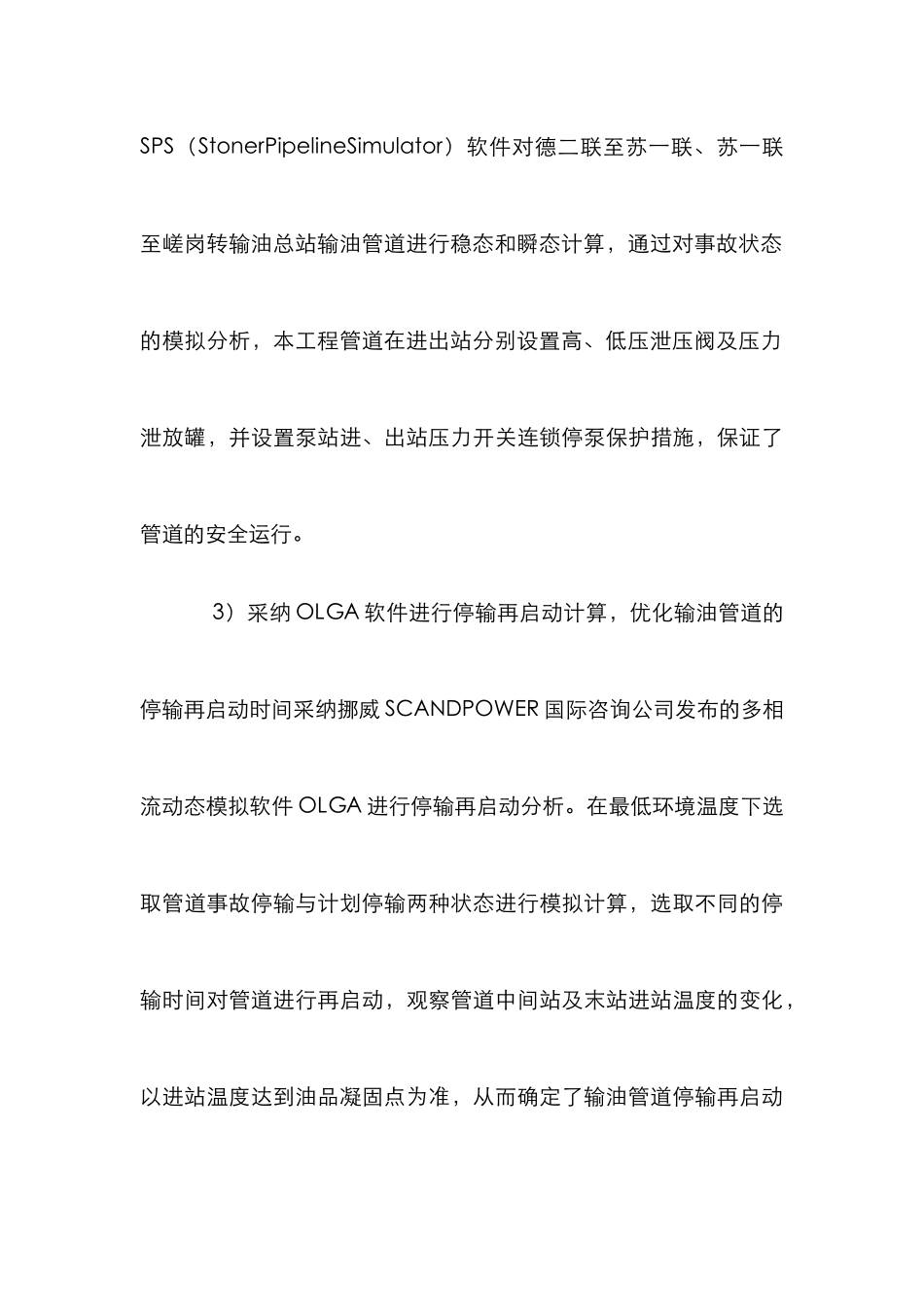

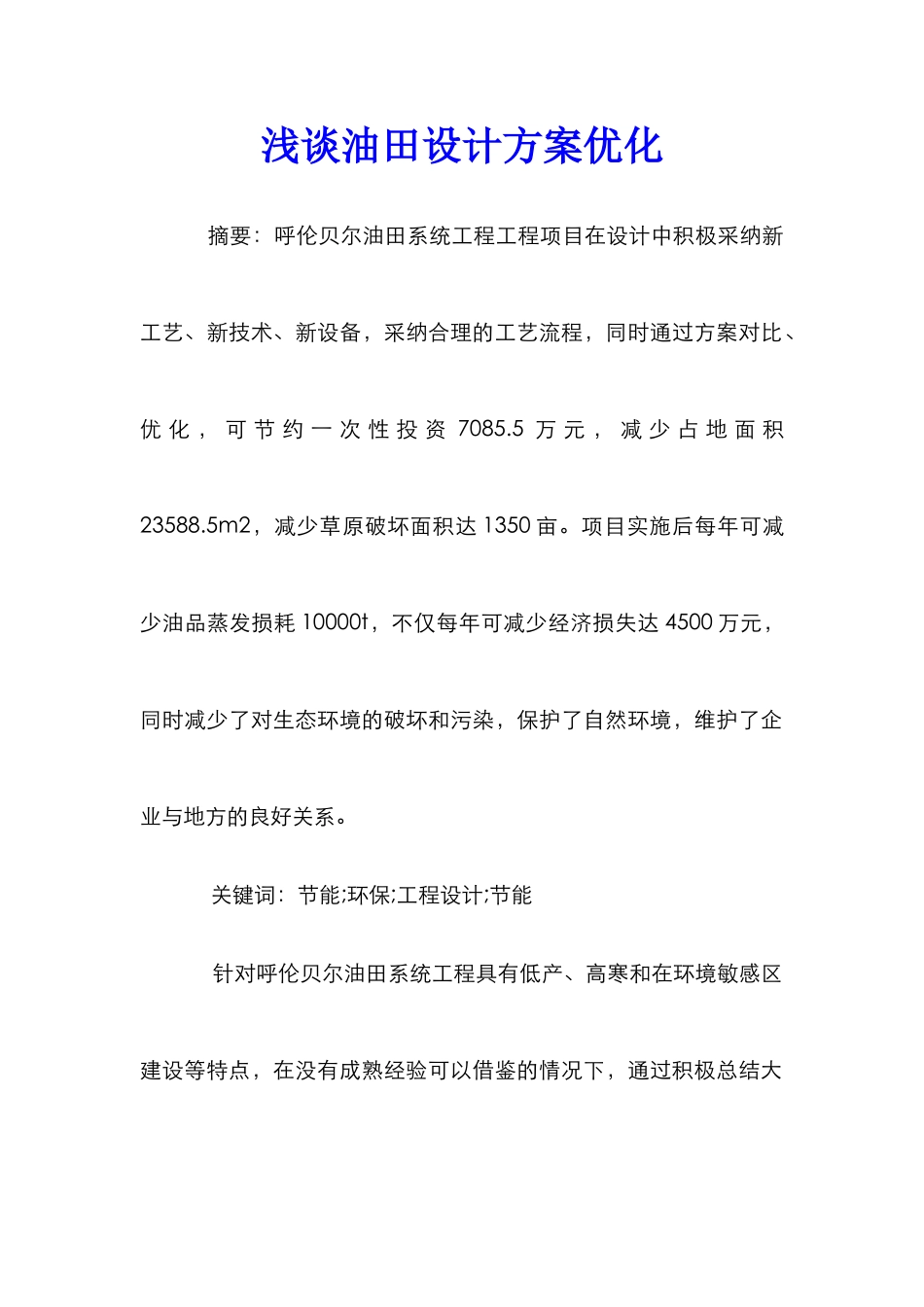

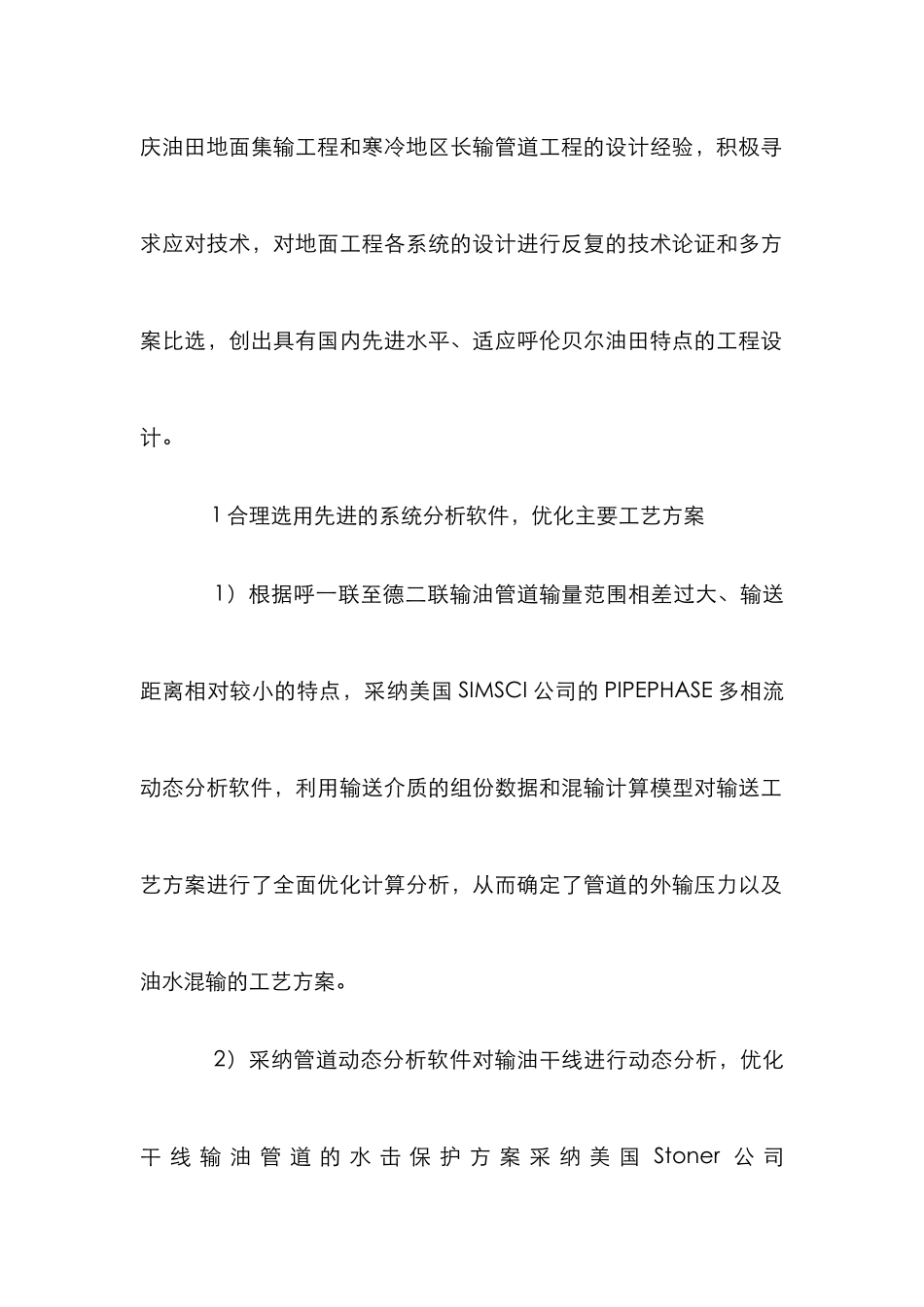

浅谈油田设计方案优化 摘要:呼伦贝尔油田系统工程工程项目在设计中积极采纳新工艺、新技术、新设备,采纳合理的工艺流程,同时通过方案对比、优 化 , 可 节 约 一 次 性 投 资 7085.5 万 元 , 减 少 占 地 面 积23588.5m2,减少草原破坏面积达 1350 亩。项目实施后每年可减少油品蒸发损耗 10000t,不仅每年可减少经济损失达 4500 万元,同时减少了对生态环境的破坏和污染,保护了自然环境,维护了企业与地方的良好关系。 关键词:节能;环保;工程设计;节能 针对呼伦贝尔油田系统工程具有低产、高寒和在环境敏感区建设等特点,在没有成熟经验可以借鉴的情况下,通过积极总结大庆油田地面集输工程和寒冷地区长输管道工程的设计经验,积极寻求应对技术,对地面工程各系统的设计进行反复的技术论证和多方案比选,创出具有国内先进水平、适应呼伦贝尔油田特点的工程设计。 1 合理选用先进的系统分析软件,优化主要工艺方案 1)根据呼一联至德二联输油管道输量范围相差过大、输送距离相对较小的特点,采纳美国 SIMSCI 公司的 PIPEPHASE 多相流动态分析软件,利用输送介质的组份数据和混输计算模型对输送工艺方案进行了全面优化计算分析,从而确定了管道的外输压力以及油水混输的工艺方案。 2)采纳管道动态分析软件对输油干线进行动态分析,优化干 线 输 油 管 道 的 水 击 保 护 方 案 采 纳 美 国 Stoner 公 司SPS(StonerPipelineSimulator)软件对德二联至苏一联、苏一联至嵯岗转输油总站输油管道进行稳态和瞬态计算,通过对事故状态的模拟分析,本工程管道在进出站分别设置高、低压泄压阀及压力泄放罐,并设置泵站进、出站压力开关连锁停泵保护措施,保证了管道的安全运行。 3)采纳 OLGA 软件进行停输再启动计算,优化输油管道的停输再启动时间采纳挪威 SCANDPOWER 国际咨询公司发布的多相流动态模拟软件 OLGA 进行停输再启动分析。在最低环境温度下选取管道事故停输与计划停输两种状态进行模拟计算,选取不同的停输时间对管道进行再启动,观察管道中间站及末站进站温度的变化,以进站温度达到油品凝固点为准,从而确定了输油管道停输再启动的时间。 2 输油干线管材的优化 由于德二联至苏一联、苏一联至嵯岗转输油总站输油管道的设计压力分别达到 6.1MPa 和 6.3MPa,且管道沿线气候条件极为恶劣,年极端最低气温-45℃,季节冻土冻深达到 3~4m,有效施工周期仅为 120~15...
