海尔集团太阳能部培训资料7

海尔集团太阳能部培训资料7_第1页
1/20
海尔集团太阳能部培训资料7_第2页
2/20
海尔集团太阳能部培训资料7_第3页
3/20

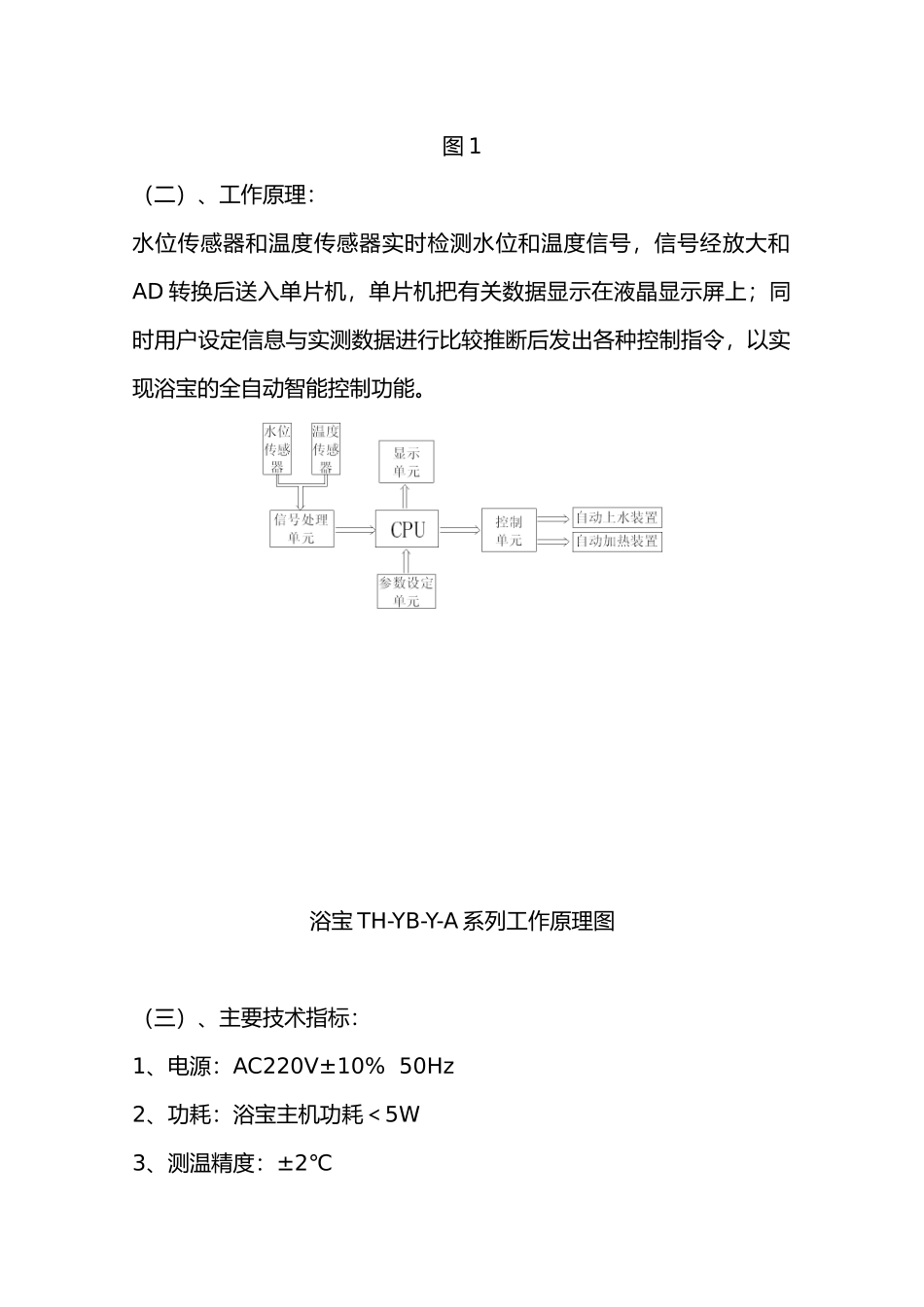

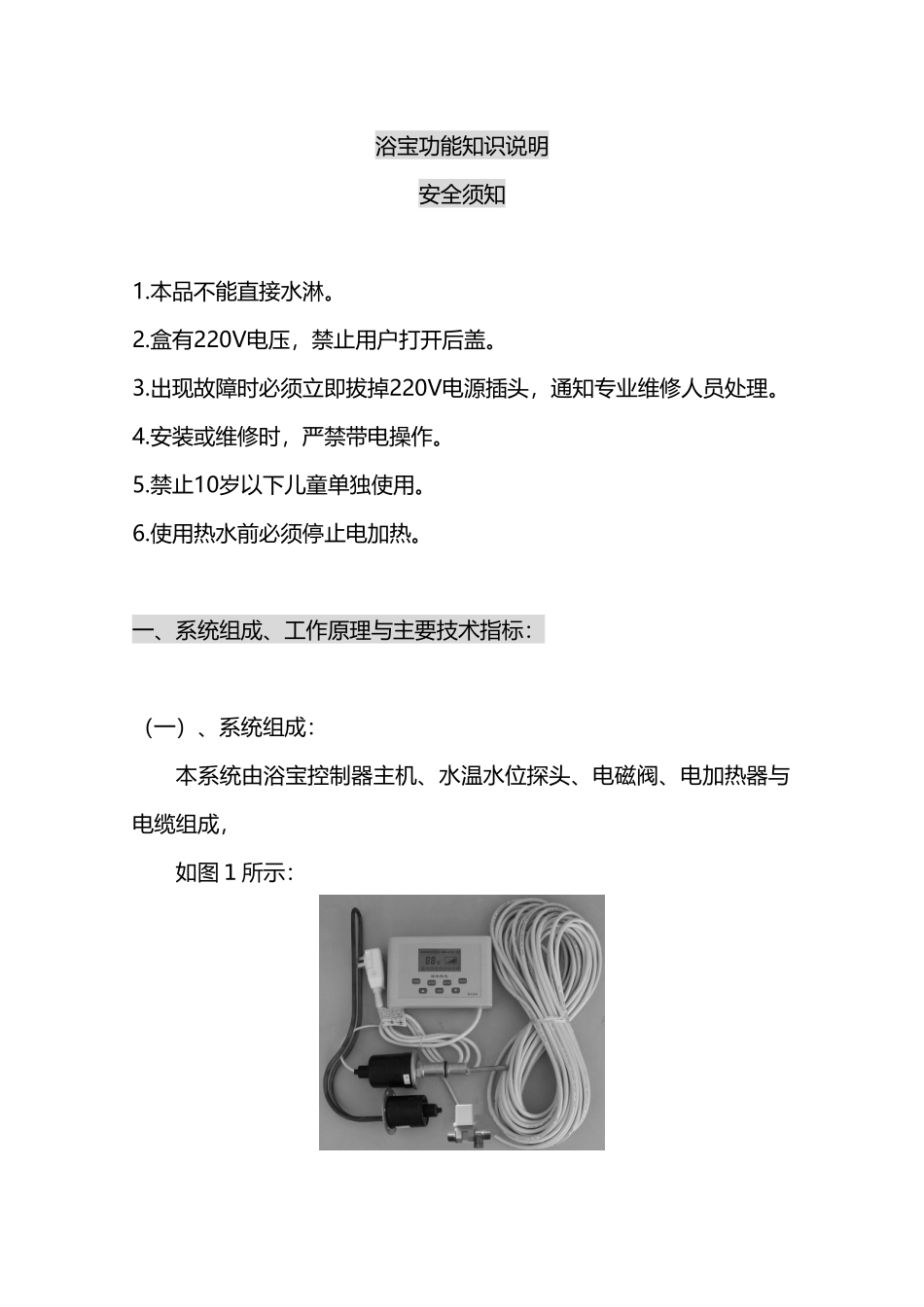

海尔集团太阳能部培训资料 7----------------------- -----------------------日期:浴宝功能知识说明安全须知1.本品不能直接水淋。2.盒有220V电压,禁止用户打开后盖。3.出现故障时必须立即拔掉220V电源插头,通知专业维修人员处理。4.安装或维修时,严禁带电操作。5.禁止10岁以下儿童单独使用。6.使用热水前必须停止电加热。一、系统组成、工作原理与主要技术指标:(一)、系统组成:本系统由浴宝控制器主机、水温水位探头、电磁阀、电加热器与电缆组成,如图 1 所示:图 1(二)、工作原理:水位传感器和温度传感器实时检测水位和温度信号,信号经放大和AD 转换后送入单片机,单片机把有关数据显示在液晶显示屏上;同时用户设定信息与实测数据进行比较推断后发出各种控制指令,以实现浴宝的全自动智能控制功能。浴宝 TH-YB-Y-A 系列工作原理图(三)、主要技术指标:1、电源:AC220V±10% 50Hz2、功耗:浴宝主机功耗<5W3、测温精度:±2℃4、测温围:0~99℃5、水位分档:六档6、电加热功率:1500/2000W7、总功率:<2600W8、漏电动作电流:30mA/0.1S9、电磁阀:直流 12 伏,有压力阀/低压力阀可选有压力阀:工作压力 0.02MPa~0.8MPa,适用于自来水管网;低压力阀:工作压力 0.01MPa~0.6MPa,适用于水箱供水或低水压;10、外形尺寸:182mm×126mm×47mm11、允许环境湿度:<85%12、防护等级:IPX2二、主要功能:1.大面积背光液晶显示:可显示水箱水温、水箱水位(水量)、时钟、定时加热时间、定时上水时间与各种运行符号等。2.手动上水:手动上水到设定水位后自动关闭。3.定时上水:水箱容积分六档,可根据需要预先任意设定上水档位和上水时间,到达设定时间,自动上水到设定水位。4.手动加热:按手动加热键启动电加热,当水箱水温高于设定温度1℃后自动关闭电热。注意:浴宝的设定温度围为 30℃~80℃。5.定时加热:可任意设定电加热启动时间(建议设定在下午 3 时至 5时之间)。当水温在设定时间前达到设定温度时,电加热自动取消;而当水温在设定时间前未达到设定温度时,电加热自动启动,当水箱水温高于设定温度 1℃后自动关闭电加热。6.循环加热:可用电加热器反复循环加热,保证水温恒定在设定温度,当作电热水器使用。7.自动上水:①该功能是:当水箱水用完 15 分钟以后,系统自动打开电磁阀上水。②默认无自动上水功能。③同时按定时加热+定时上水键三秒钟可以启动或关闭无水自动上水功能。8.停电保持:停电时...
