液压缸设计说明书

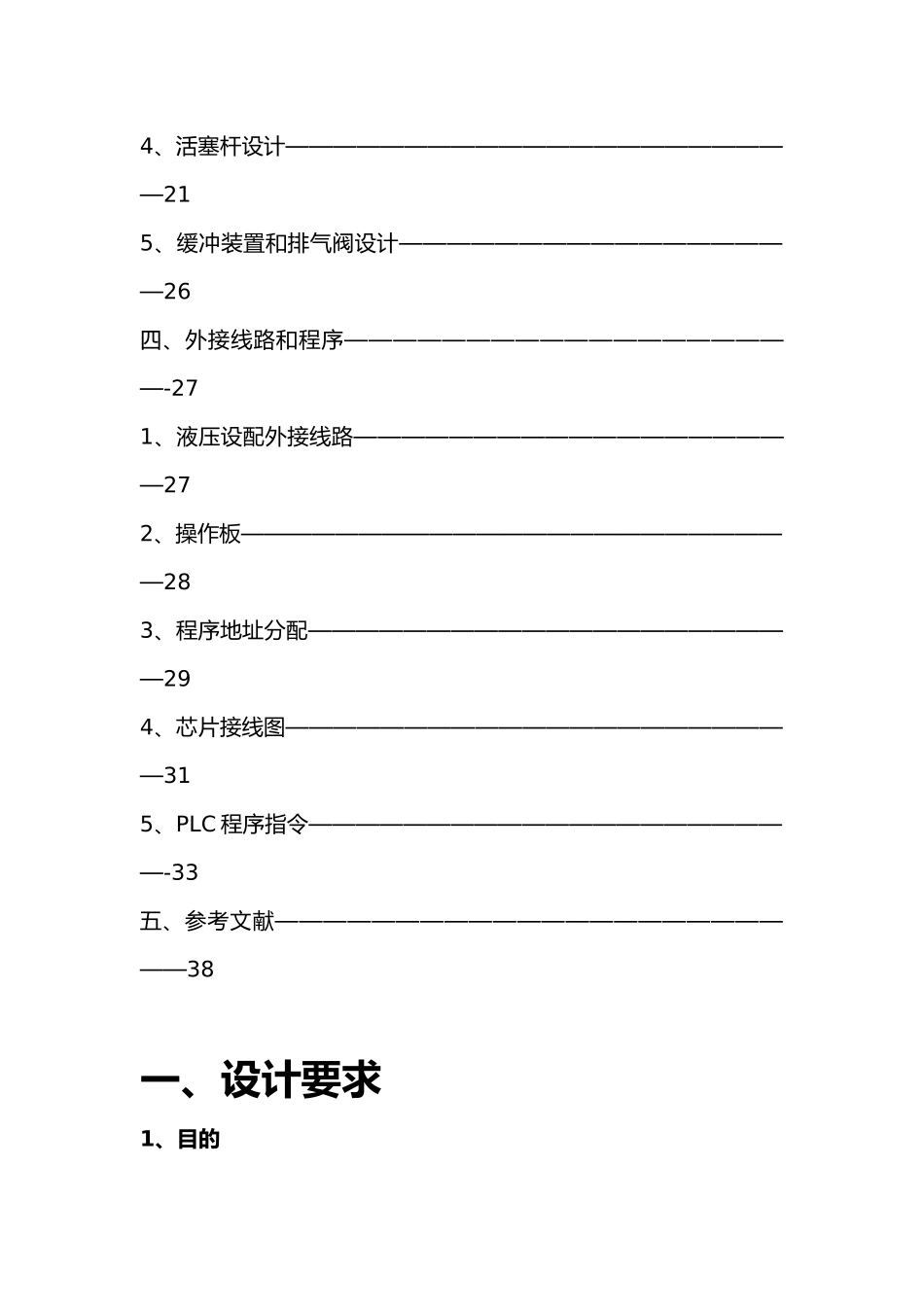

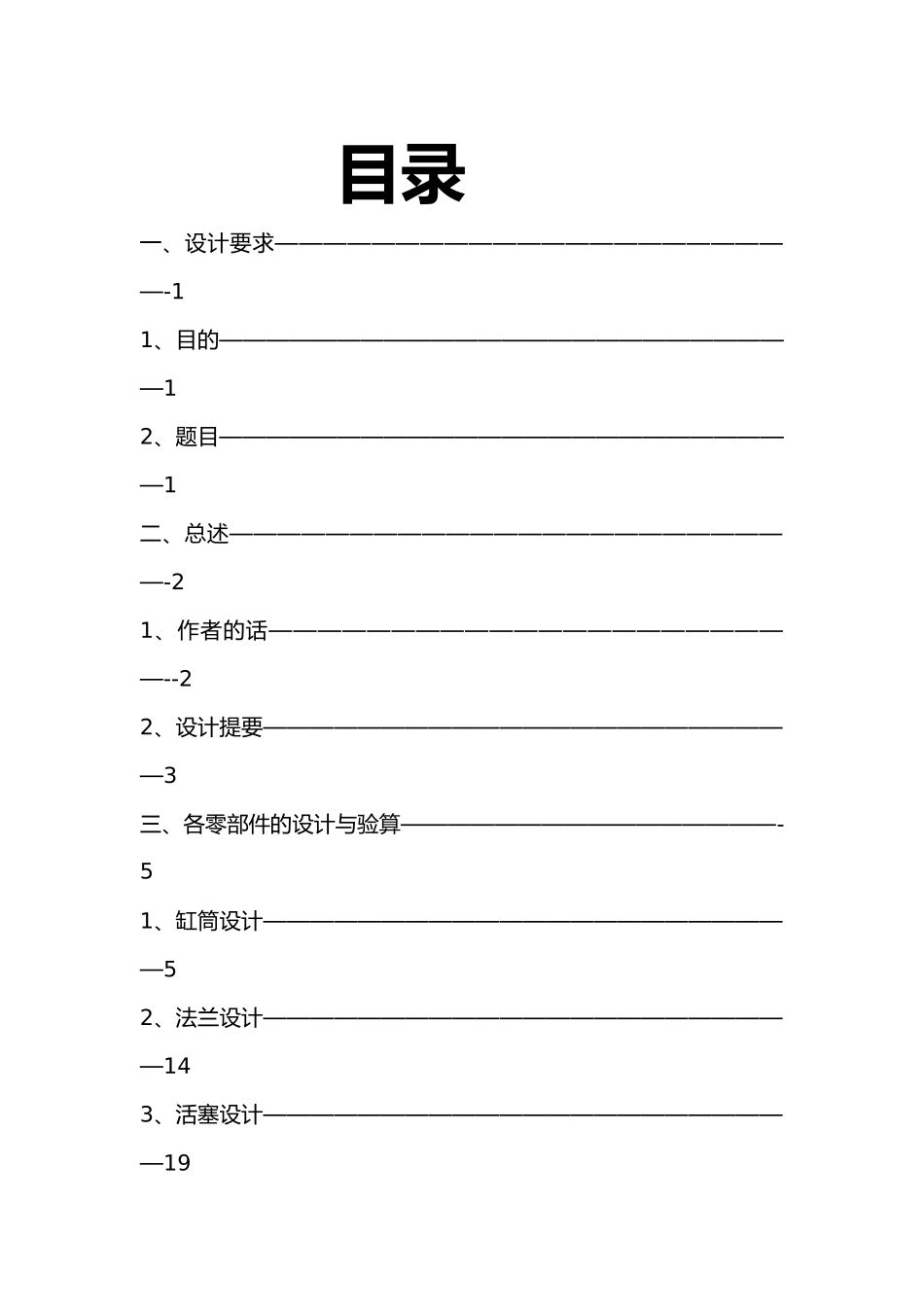

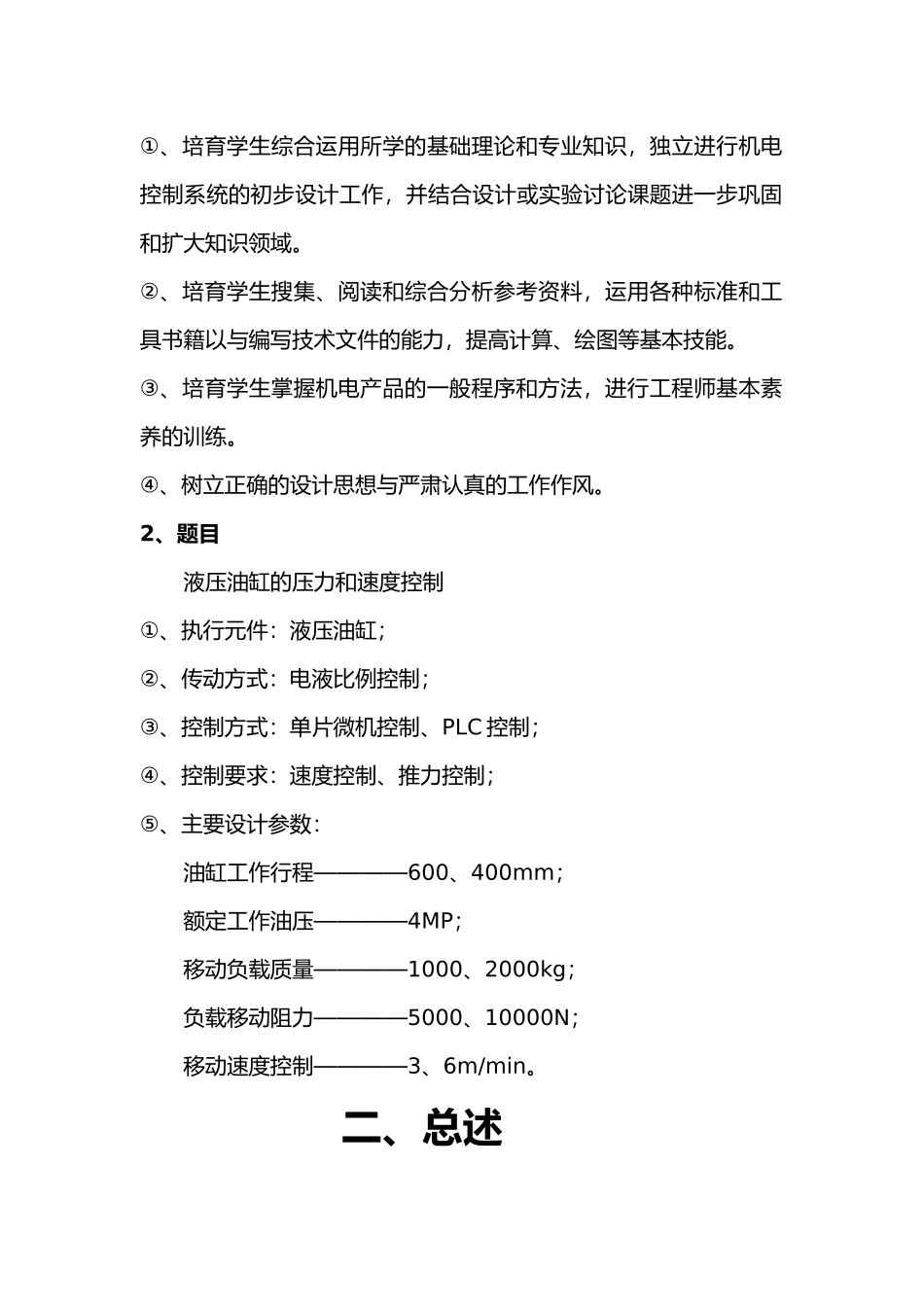

目录一、设计要求——————————————————————-11、目的—————————————————————————12、题目—————————————————————————1二、总述————————————————————————-21、作者的话——————————————————————--22、设计提要———————————————————————3三、各零部件的设计与验算————————————————-51、缸筒设计———————————————————————52、法兰设计———————————————————————143、活塞设计———————————————————————194、活塞杆设计——————————————————————215、缓冲装置和排气阀设计—————————————————26四、外接线路和程序———————————————————-271、液压设配外接线路———————————————————272、操作板————————————————————————283、程序地址分配—————————————————————294、芯片接线图——————————————————————315、PLC 程序指令—————————————————————-33五、参考文献———————————————————————38一、设计要求1、目的①、培育学生综合运用所学的基础理论和专业知识，独立进行机电控制系统的初步设计工作，并结合设计或实验讨论课题进一步巩固和扩大知识领域。②、培育学生搜集、阅读和综合分析参考资料，运用各种标准和工具书籍以与编写技术文件的能力，提高计算、绘图等基本技能。③、培育学生掌握机电产品的一般程序和方法，进行工程师基本素养的训练。④、树立正确的设计思想与严肃认真的工作作风。2、题目液压油缸的压力和速度控制①、执行元件：液压油缸；②、传动方式：电液比例控制；③、控制方式：单片微机控制、PLC 控制；④、控制要求：速度控制、推力控制；⑤、主要设计参数：油缸工作行程————600、400mm；额定工作油压————4MP；移动负载质量————1000、2000kg；负载移动阻力————5000、10000N；移动速度控制————3、6m/min。二、总述1、作者的话液压油缸在现代工程中的使用十分频繁，其工作性能和可靠性直接影响工程的质量和进度；利用数控电液伺服阀来控制液压油缸，可以实现输出的线性和实时控制，在很大...
