液晶显示的制造工艺流程图

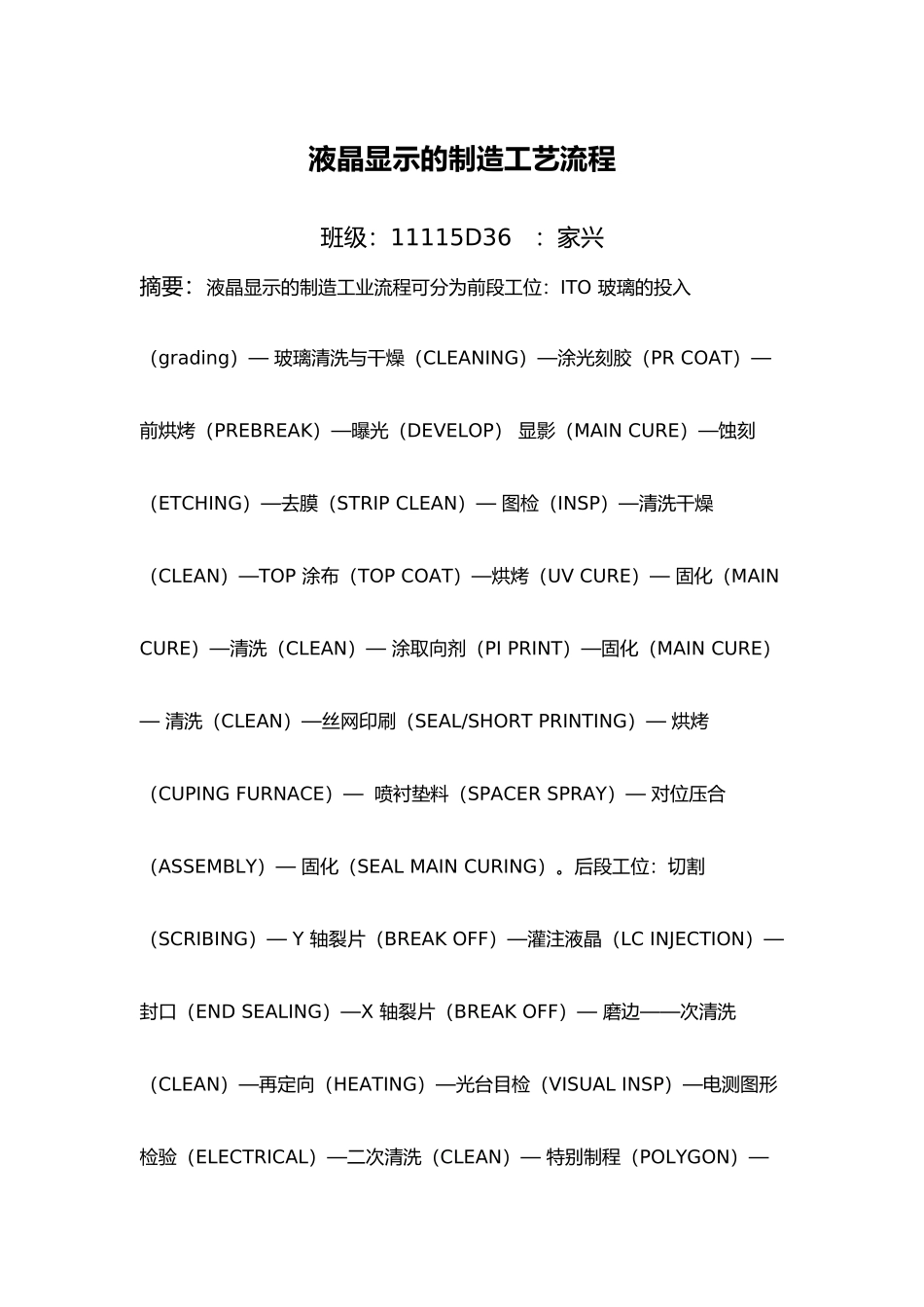

液晶显示的制造工艺流程图_第1页
1/19

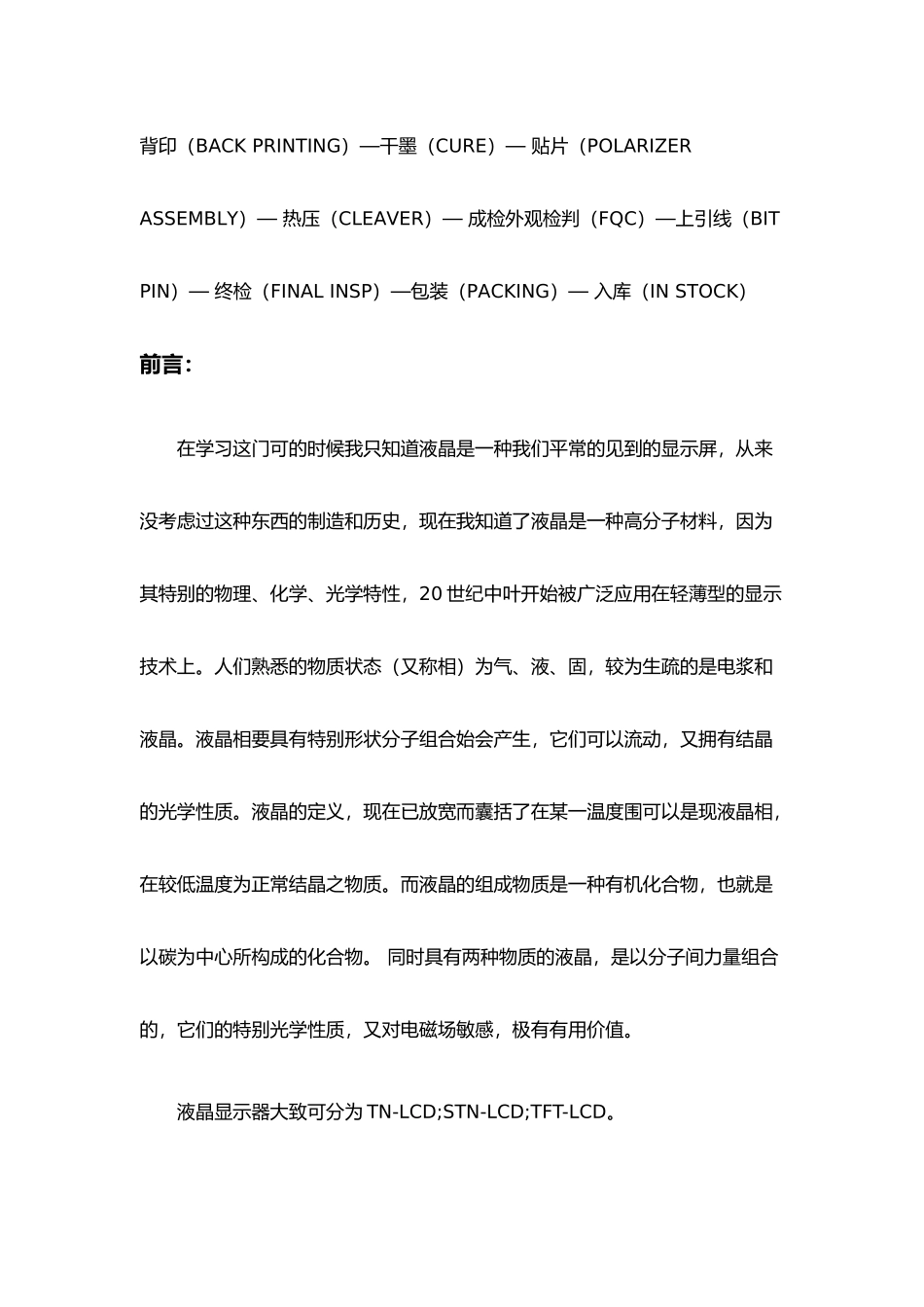

液晶显示的制造工艺流程图_第2页
2/19

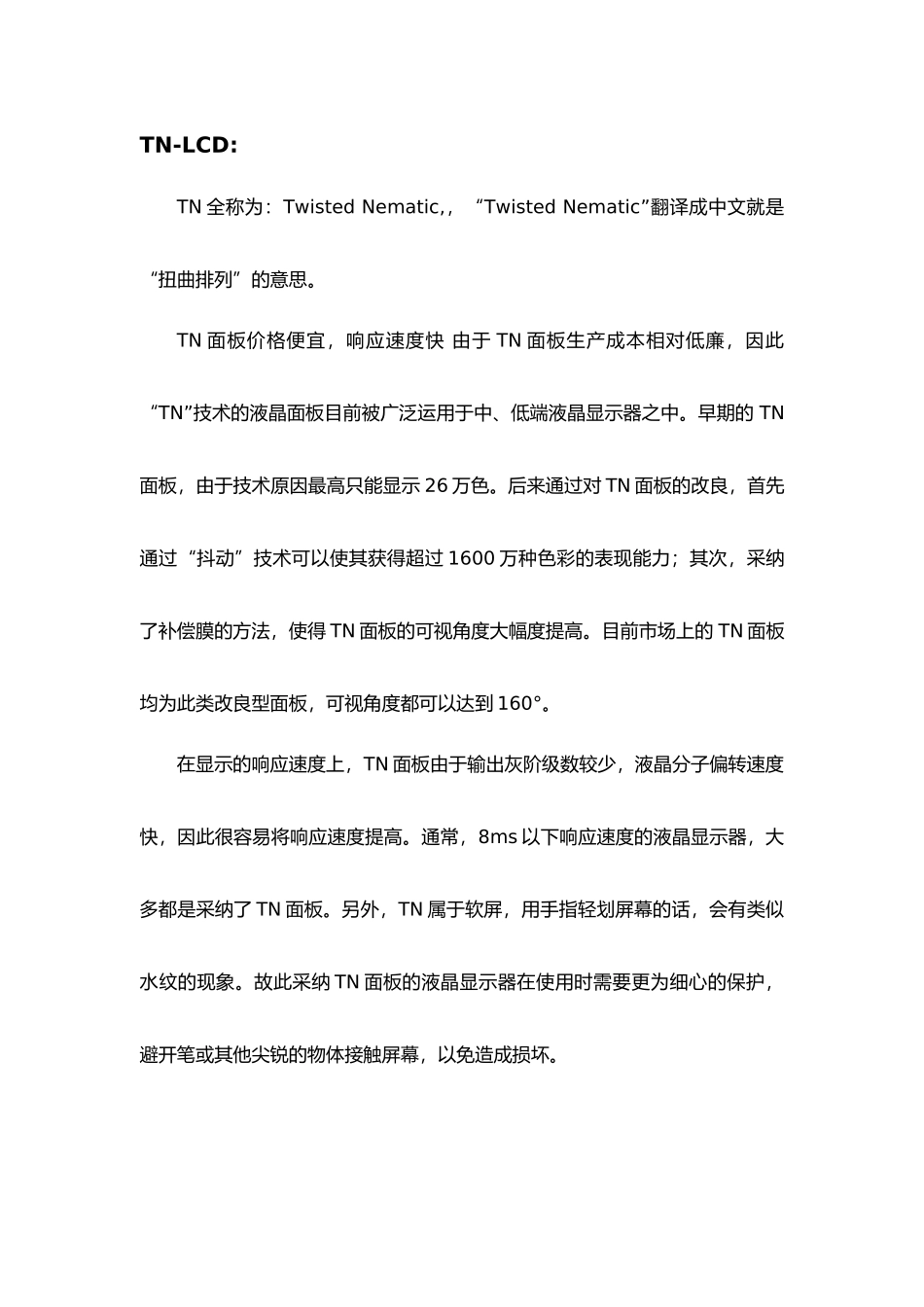

液晶显示的制造工艺流程图_第3页
3/19
液晶显示的制造工艺流程班级:11115D36 :家兴摘要:液晶显示的制造工业流程可分为前段工位:ITO 玻璃的投入(grading)— 玻璃清洗与干燥(CLEANING)—涂光刻胶(PR COAT)—前烘烤(PREBREAK)—曝光(DEVELOP) 显影(MAIN CURE)—蚀刻(ETCHING)—去膜(STRIP CLEAN)— 图检(INSP)—清洗干燥(CLEAN)—TOP 涂布(TOP COAT)—烘烤(UV CURE)— 固化(MAIN CURE)—清洗(CLEAN)— 涂取向剂(PI PRINT)—固化(MAIN CURE)— 清洗(CLEAN)—丝网印刷(SEAL/SHORT PRINTING)— 烘烤(CUPING FURNACE)— 喷衬垫料(SPACER SPRAY)— 对位压合(ASSEMBLY)— 固化(SEAL MAIN CURING)。后段工位:切割(SCRIBING)— Y 轴裂片(BREAK OFF)—灌注液晶(LC INJECTION)— 封口(END SEALING)—X 轴裂片(BREAK OFF)— 磨边——次清洗(CLEAN)—再定向(HEATING)—光台目检(VISUAL INSP)—电测图形检验(ELECTRICAL)—二次清洗(CLEAN)— 特别制程(POLYGON)—背印(BACK PRINTING)—干墨(CURE)— 贴片(POLARIZER ASSEMBLY)— 热压(CLEAVER)— 成检外观检判(FQC)—上引线(BIT PIN)— 终检(FINAL INSP)—包装(PACKING)— 入库(IN STOCK)前言:在学习这门可的时候我只知道液晶是一种我们平常的见到的显示屏,从来没考虑过这种东西的制造和历史,现在我知道了液晶是一种高分子材料,因为其特别的物理、化学、光学特性,20 世纪中叶开始被广泛应用在轻薄型的显示技术上。人们熟悉的物质状态(又称相)为气、液、固,较为生疏的是电浆和液晶。液晶相要具有特别形状分子组合始会产生,它们可以流动,又拥有结晶的光学性质。液晶的定义,现在已放宽而囊括了在某一温度围可以是现液晶相,在较低温度为正常结晶之物质。而液晶的组成物质是一种有机化合物,也就是以碳为中心所构成的化合物。 同时具有两种物质的液晶,是以分子间力量组合的,它们的特别光学性质,又对电磁场敏感,极有有用价值。液晶显示器大致可分为 TN-LCD;STN-LCD;TFT-LCD。TN-LCD:TN 全称为:Twisted Nematic,,“Twisted Nematic”翻译成中文就是“扭曲排列”的意思。 TN 面板价格便宜,响应速度快 由于 TN 面板生产成本相对低廉,因此“TN”技术的液晶面板目前被广泛运用于中、低端液晶显示器之中。早期的 TN面板,由于技术原因最高只能显示 26 万色。后来通过对 TN 面板的改良...
