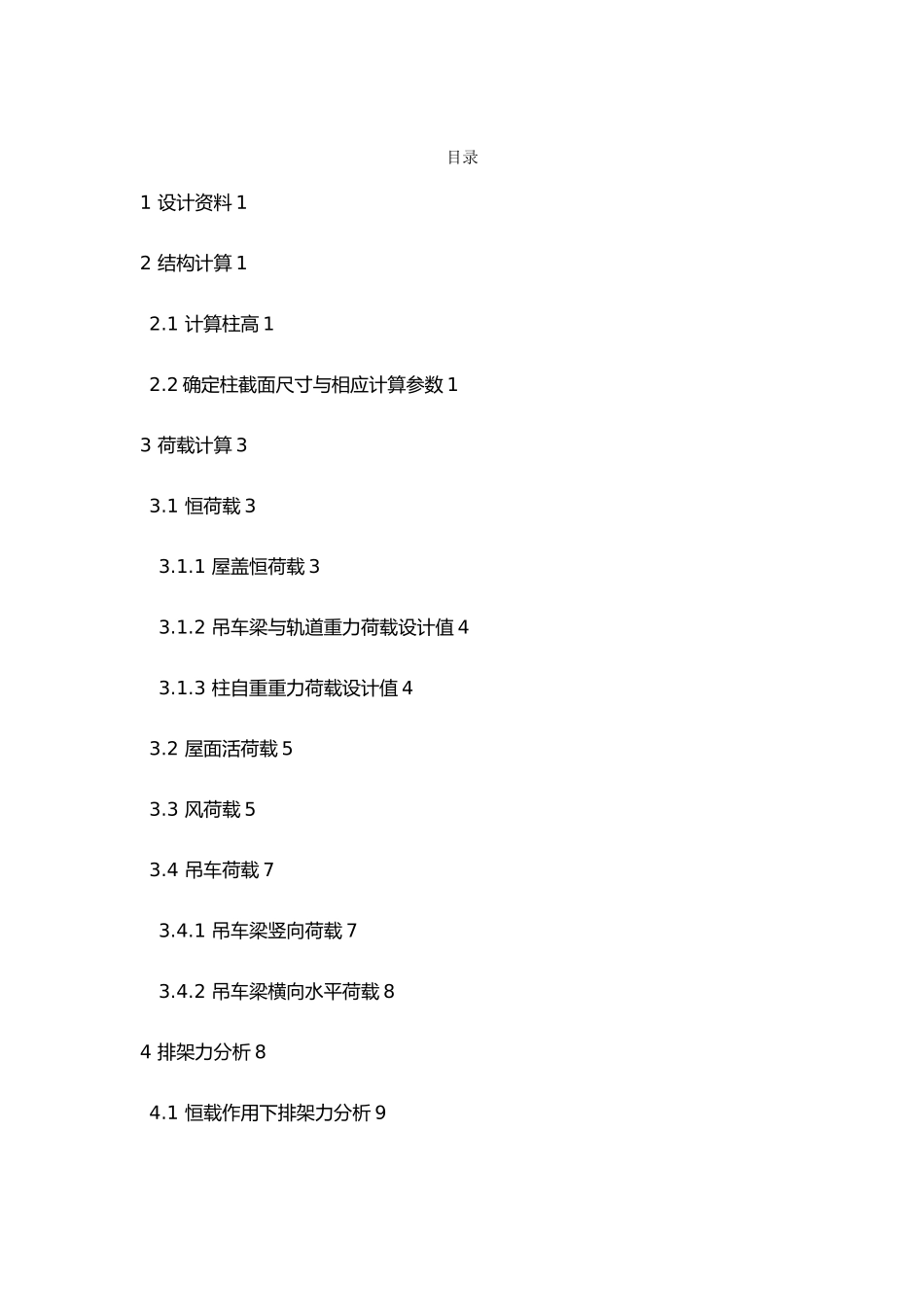

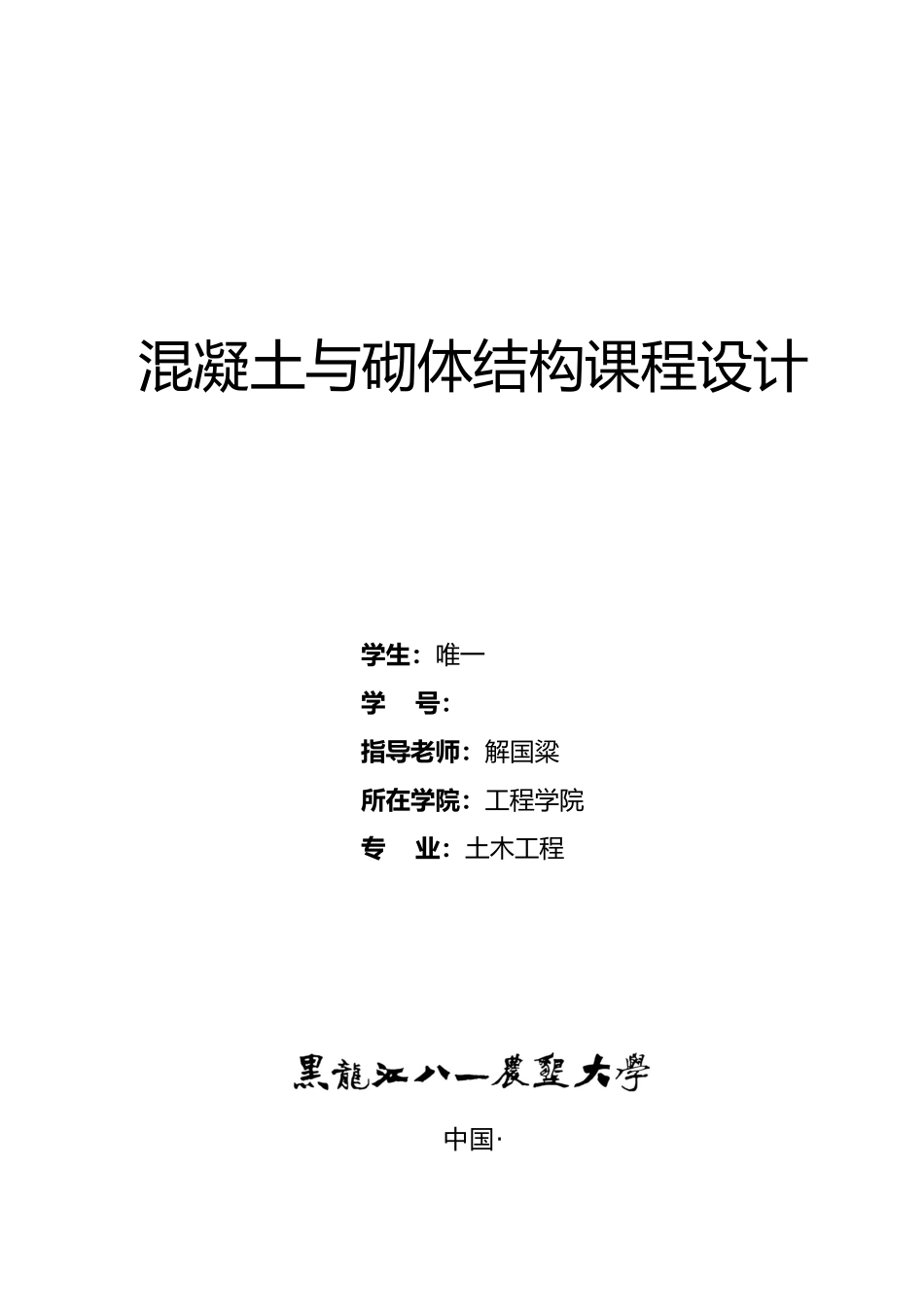

混凝土与砌体结构课程设计学生：唯一学 号：指导老师：解国粱所在学院：工程学院专 业：土木工程中国·2024 年 10目录1 设计资料 12 结构计算 12.1 计算柱高 12.2 确定柱截面尺寸与相应计算参数 13 荷载计算 33.1 恒荷载 33.1.1 屋盖恒荷载 33.1.2 吊车梁与轨道重力荷载设计值 43.1.3 柱自重重力荷载设计值 43.2 屋面活荷载 53.3 风荷载 53.4 吊车荷载 73.4.1 吊车梁竖向荷载 73.4.2 吊车梁横向水平荷载 84 排架力分析 84.1 恒载作用下排架力分析 94.2 屋面活荷载作用下排架力分析 104.2.1 AB 跨作用屋面活荷载 104.2.2 BC 跨作用屋面活荷载 124.2.3 荷载作用下排架力分析 134.2.4 吊车荷载作用下的力分析 145 力组合 206 柱的设计 286.1 柱的纵向钢筋计算 286.1.1 选取控制截面最不利组合 286.1.2 柱计算长度的确定 286.1.3 上柱配筋计算 286.1.4 下柱配筋计算 306.2 柱的裂缝宽度验算 306.3 柱箍筋配置 317 牛腿设计 317.1 牛腿几何尺寸的确定 327.2 牛腿配筋 327.3 牛腿局部挤压验算 327.4 柱的吊装验算 327.4.1 吊装方案 327.4.2 荷载计算 337.4.3 力计算 337.4.4 截面承载力计算 347.4.5 裂肺宽度验算 348 基础设计 358.1 作用于基础顶面上面的荷载计算 358.2 基础尺寸与埋置深度 368.3 基础高度验算 368.4 基础底板配筋计算 378.4.1 柱边与变阶处基底反力 378.4.2 柱边与变阶处弯矩计算 398.4.3 配筋计算 40单层厂房结构设计任务书一、设计题目：金属结构车间双跨等高厂房。 (每人一题，按学号分配)二、设计容：1．计算排架所受的各项荷载；2．计算各种荷载作用下的排架力(对于吊车荷载不考虑厂房的空间作用)；3．柱与牛腿设计，柱下单独基础设计；4．绘施工图：柱模板图和配筋图；基础模板和配筋图。三、设计资料1．金属结构车间为两跨厂房，安全等级为一级，厂房总长 54m，柱距为6m，厂房剖面如图 1、2、3 所示；2．厂房每跨设两台吊车，吊车均为软钩吊车；3．建设地点为东北某城市(基本雪压 0.40kN／m，基本风压 0.50kN／m2，冻结深度 2.0m)；4．地基为均匀粘性土，地基承载力特征值 190Kpa；5．厂房标准构件选用与载荷标准值：(1)屋架采纳梯形钢屋架，屋架自重标准值：18m 跨 81.50kN／每榀，21m 跨 95kN／每榀，24m 跨 109kN／每榀，27m 跨 122kN／每榀，30m跨 136kN／每榀(均包括支撑自重)(2)吊车梁选用预应...
