混凝土施工防水论文VIP专享

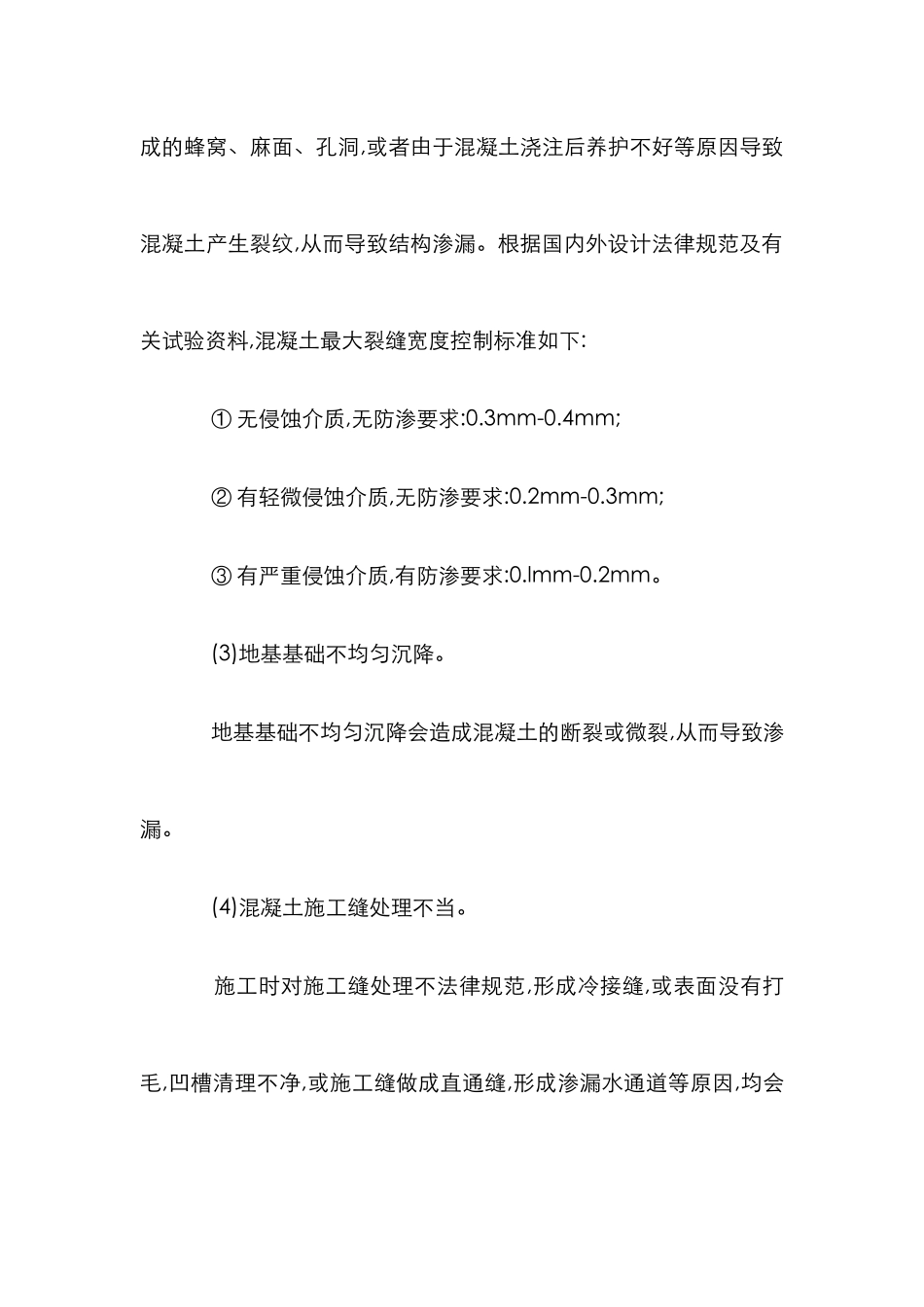

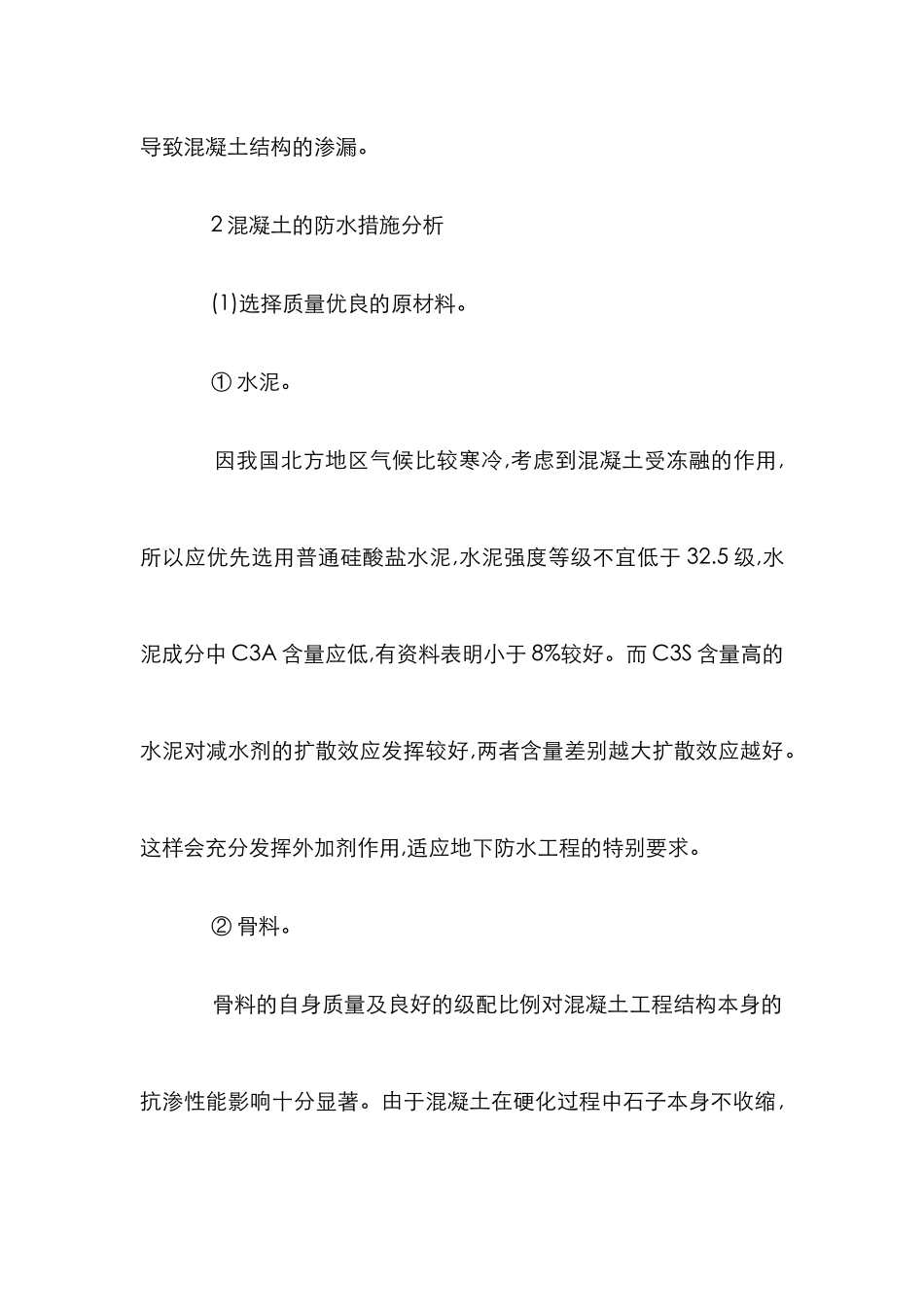

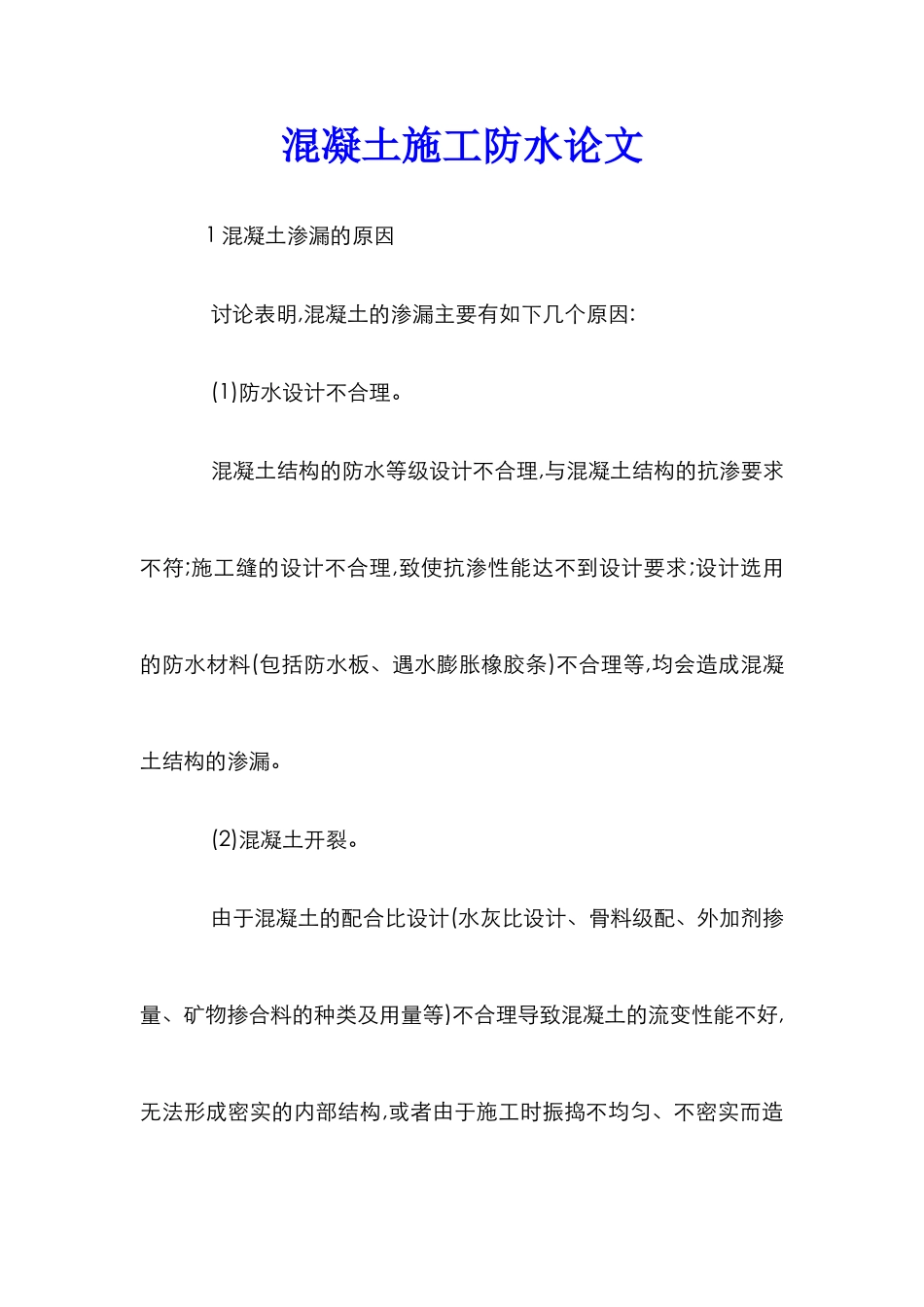

混凝土施工防水论文 1 混凝土渗漏的原因 讨论表明,混凝土的渗漏主要有如下几个原因: (1)防水设计不合理。 混凝土结构的防水等级设计不合理,与混凝土结构的抗渗要求不符;施工缝的设计不合理,致使抗渗性能达不到设计要求;设计选用的防水材料(包括防水板、遇水膨胀橡胶条)不合理等,均会造成混凝土结构的渗漏。 (2)混凝土开裂。 由于混凝土的配合比设计(水灰比设计、骨料级配、外加剂掺量、矿物掺合料的种类及用量等)不合理导致混凝土的流变性能不好,无法形成密实的内部结构,或者由于施工时振捣不均匀、不密实而造成的蜂窝、麻面、孔洞,或者由于混凝土浇注后养护不好等原因导致混凝土产生裂纹,从而导致结构渗漏。根据国内外设计法律规范及有关试验资料,混凝土最大裂缝宽度控制标准如下: ① 无侵蚀介质,无防渗要求:0.3mm-0.4mm; ② 有轻微侵蚀介质,无防渗要求:0.2mm-0.3mm; ③ 有严重侵蚀介质,有防渗要求:0.lmm-0.2mm。 (3)地基基础不均匀沉降。 地基基础不均匀沉降会造成混凝土的断裂或微裂,从而导致渗漏。 (4)混凝土施工缝处理不当。 施工时对施工缝处理不法律规范,形成冷接缝,或表面没有打毛,凹槽清理不净,或施工缝做成直通缝,形成渗漏水通道等原因,均会导致混凝土结构的渗漏。 2 混凝土的防水措施分析 (1)选择质量优良的原材料。 ① 水泥。 因我国北方地区气候比较寒冷,考虑到混凝土受冻融的作用,所以应优先选用普通硅酸盐水泥,水泥强度等级不宜低于 32.5 级,水泥成分中 C3A 含量应低,有资料表明小于 8%较好。而 C3S 含量高的水泥对减水剂的扩散效应发挥较好,两者含量差别越大扩散效应越好。这样会充分发挥外加剂作用,适应地下防水工程的特别要求。 ② 骨料。 骨料的自身质量及良好的级配比例对混凝土工程结构本身的抗渗性能影响十分显著。由于混凝土在硬化过程中石子本身不收缩,致使两者变形不一致。石子粒径越大其周长越大与砂浆收缩的差值也就越大,所以很容易使砂浆与石子界面产生微小裂缝,又由于砂浆与石子界面处的裂缝及集料下方形成的孔穴等构成了水的较大通路,因此在水灰比相同时,粗集料粒级越大,混凝土渗透性越大,所以石子粒径越小抗渗性就越好,一般情况下粗集料最大粒径应≤37.5mm(方孔筛),最好是 5—31.5mm 连续粒级。 由于抗渗混凝土的水泥用量较高,法律规范中有规定最小水泥,用量不低于 320Kg/m3 的要求,使用细砂容易使混凝土产生收缩裂缝,因此在设计防水混凝土配合比时宜采纳级配良好的中砂。由...
