混凝土灌注桩钢筋笼检验批质量验收记录文本

混凝土灌注桩钢筋笼检验批质量验收记录文本_第1页
1/41

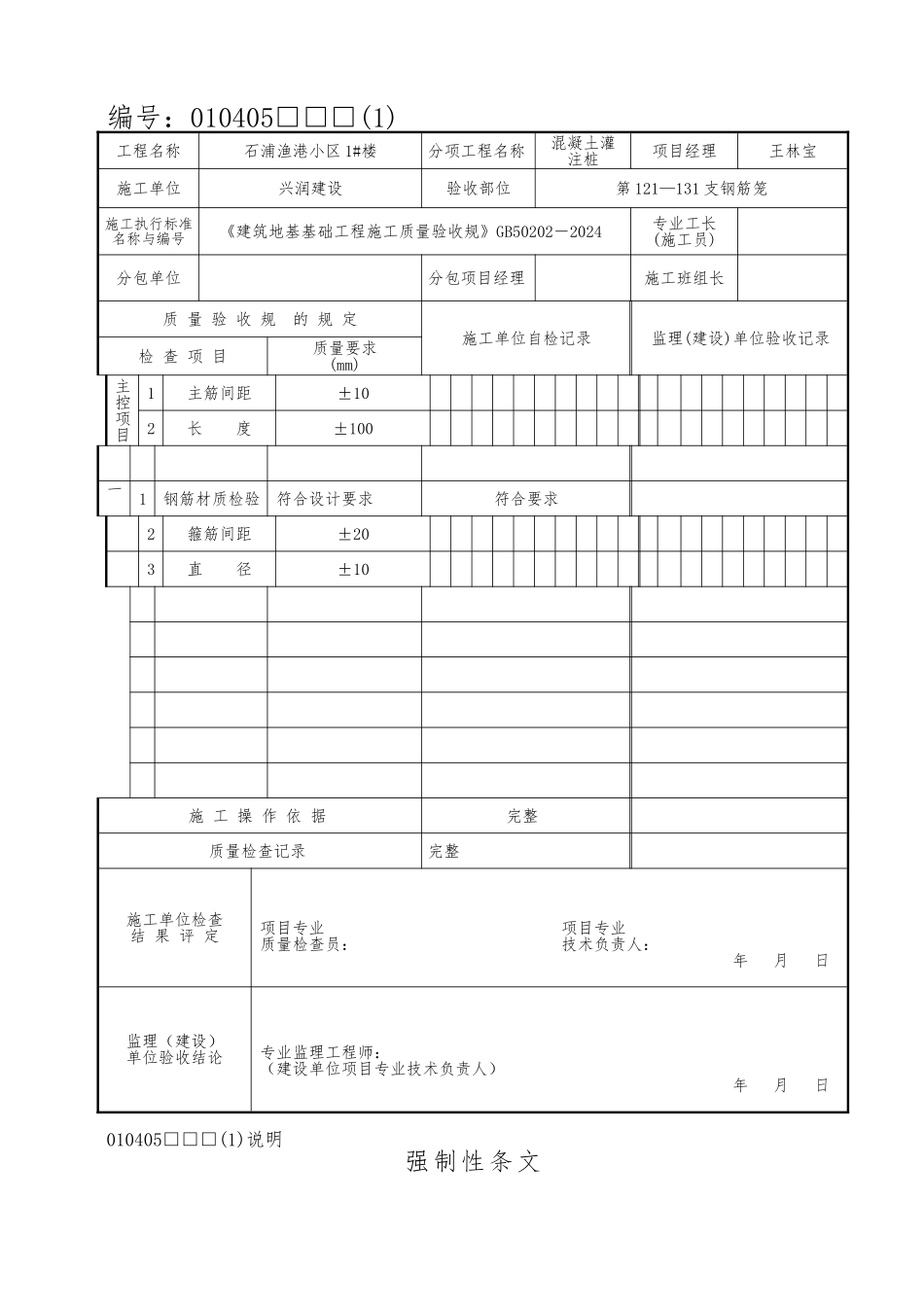

混凝土灌注桩钢筋笼检验批质量验收记录文本_第2页
2/41
混凝土灌注桩钢筋笼检验批质量验收记录文本_第3页
3/41
强 制 性 条 文5.1.5 工程桩应进行承载力检验。5.5 钢 桩5.5.1 施工前应检查进入现场的成品钢桩,成品桩的质量标准应符合本规表 5.5.4-1 的规定。5.5.2 施工中应检查钢桩的垂直度、沉入过程、电焊连接质量、电焊后的停歇时间、桩顶锤击后的完整状况。电焊质量除常规检查外,应做 10%的焊缝探伤检查。5.5.3 施工结束后应做承载力检验。5.5.4 钢桩施工质量检验标准应符合表 5.5.4-1 与表 5.5.4-2 的规定。表 5.5.4-1 成品钢桩质量检验标准项序检 查 项 目允许偏差或允许值检 查 方 法单位数值主控项目1桩位偏差见本规表 5.1.3用钢尺量2承载力按基桩检测技术规按基桩检测技术规一般项目1电焊接桩焊缝:(1) 上下节端部错口(外径≥700mm)(外径<700mm)(2) 焊缝咬边深度(3) 焊缝加强层高度(4) 焊缝加强层宽度(5) 焊缝电焊质量外观(6) 焊缝探伤检验mmmmmmmmmm≤3≤2≤0.522用钢尺量用钢尺量焊缝检查仪焊缝检查仪焊缝检查仪无气孔,无焊瘤,无裂缝直观满足设计要求按设计要求2电焊结束后停歇时间min>1.0秒表测定3节点弯曲矢高<1/1000l用钢尺量,l 为两节桩长4桩顶标高mm±50水准仪5停锤标准设计要求用钢尺量或沉桩记录注:本表由施工项目专业质量检查员填写,专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收。混凝土灌注桩钢筋笼检验批质量验收记录(GB50202-2024)表5.6.4-1 编号:010405□□□(1)工程名称石浦渔港小区 1#楼分项工程名称混凝土灌注桩项目经理王林宝施工单位兴润建设验收部位第 121—131 支钢筋笼施工执行标准名称与编号《建筑地基基础工程施工质量验收规》GB50202-2024专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 的 规 定施工单位自检记录监理(建设)单位验收记录检 查 项 目质量要求(mm)主控项目1主筋间距±102长 度±100一1钢筋材质检验符合设计要求符合要求2箍筋间距±203直 径±10施 工 操 作 依 据完整质量检查记录完整施工单位检查结 果 评 定项目专业 项目专业质量检查员: 技术负责人: 年 月 日监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年 月 日010405□□□(1)说明强制性条文参照《混凝土结构工程施工质量验收规》GB 50204-20245.1.1 当钢筋的品种、级别或规格需作变更时,应办理设计变更文件。5.2.1 钢筋进场时,应按现行国家标准《钢筋混凝土用热轧带肋钢筋》...
