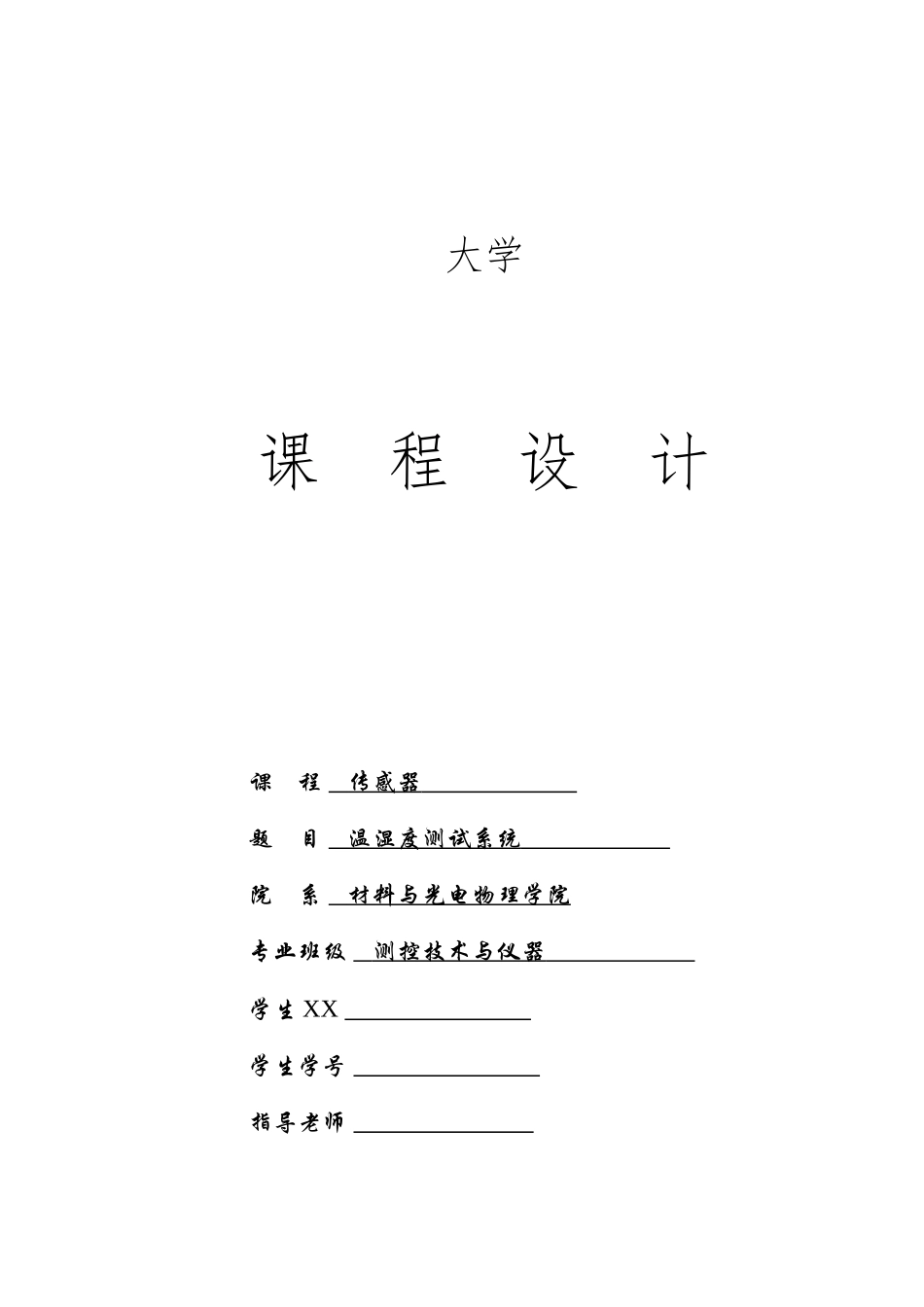

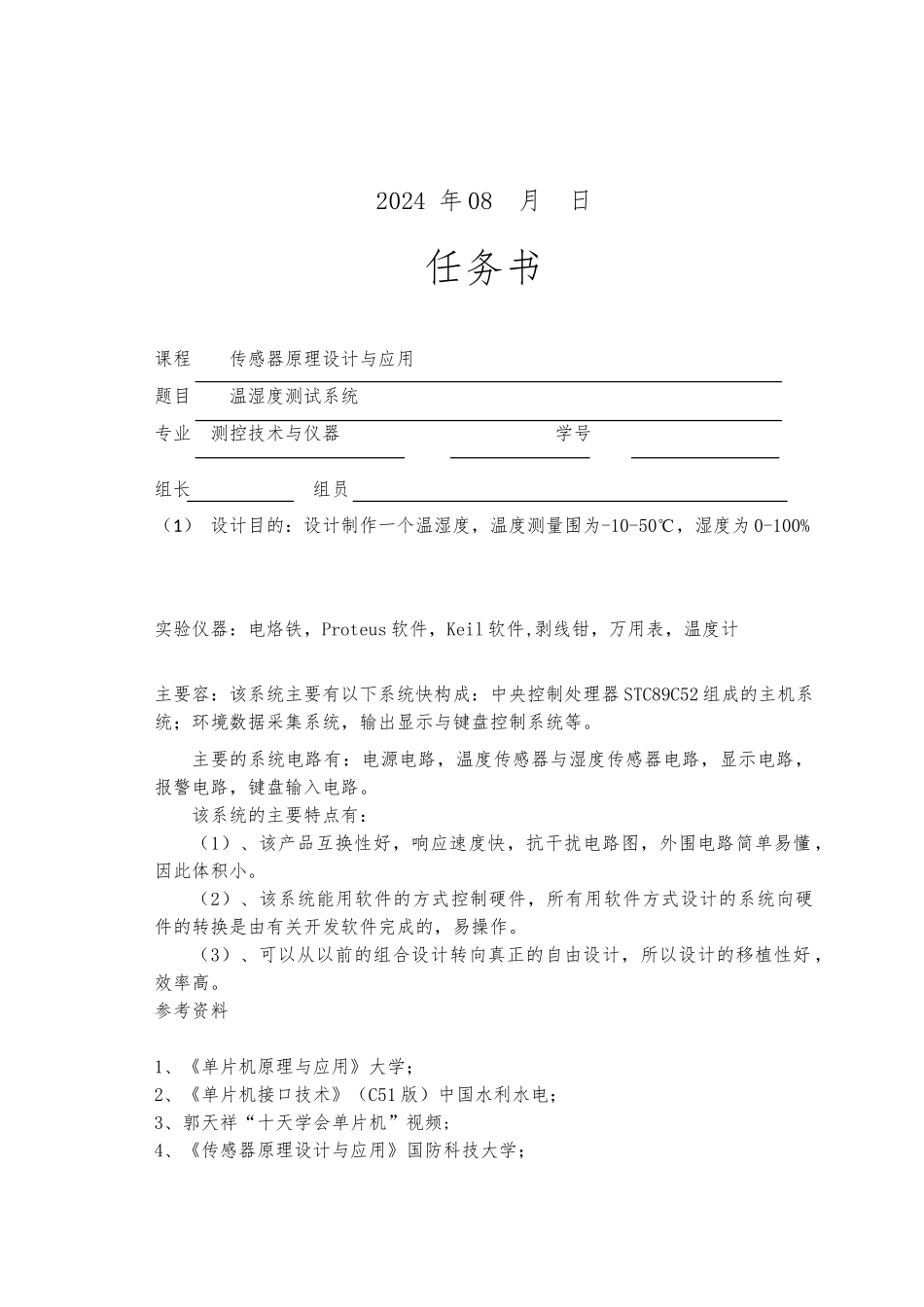

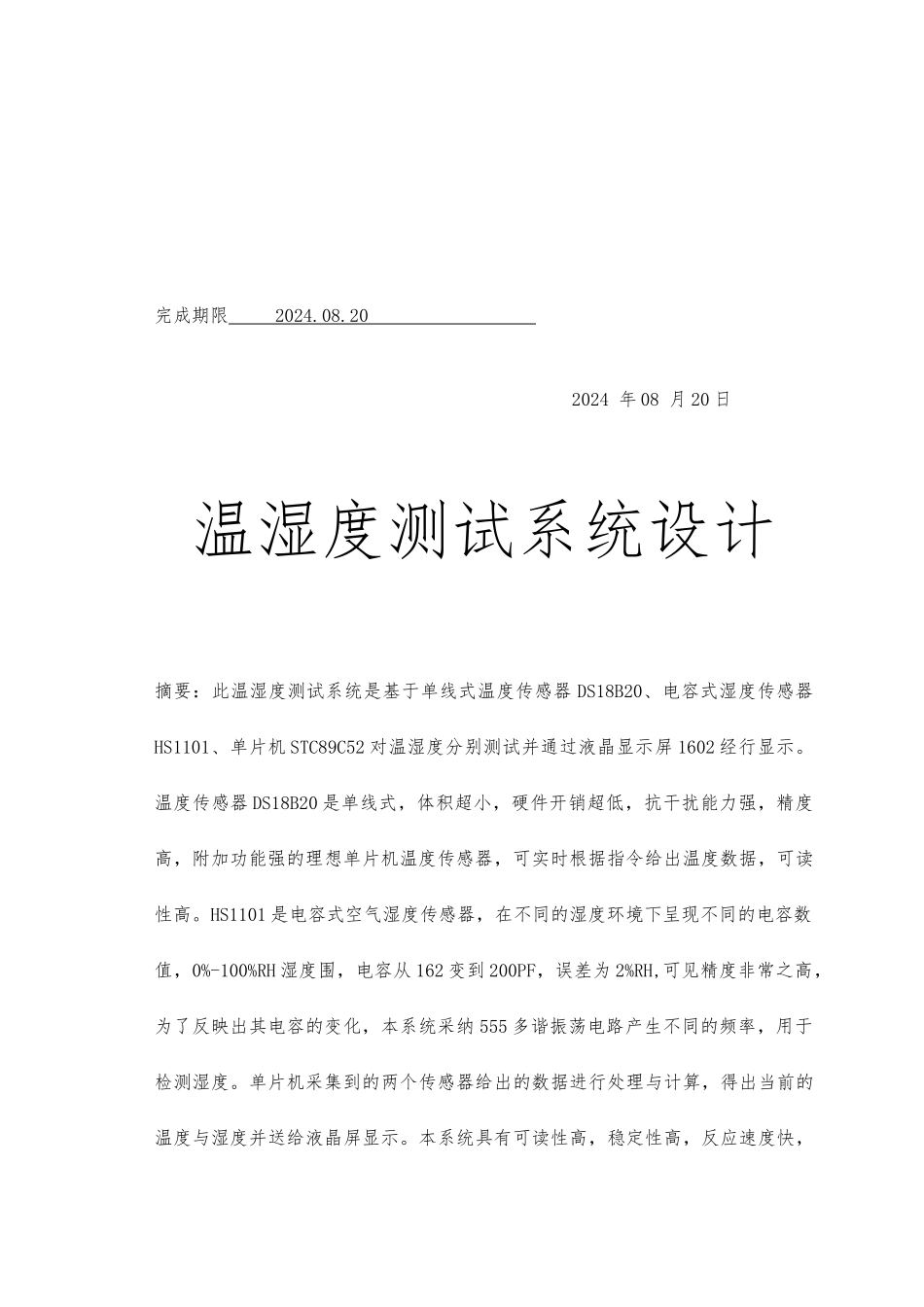

大学课 程 设 计课 程 传感器 题 目 温湿度测试系统 院 系 材料与光电物理学院 专业班级 测控技术与仪器 学生 XX 学生学号 指导老师 2024 年 08 月 日任务书课程 传感器原理设计与应用 题目 温湿度测试系统 专业 测控技术与仪器 学号 组长 组员 （1） 设计目的：设计制作一个温湿度，温度测量围为-10-50℃，湿度为 0-100%实验仪器：电烙铁，Proteus 软件，Keil 软件,剥线钳，万用表，温度计主要容：该系统主要有以下系统快构成：中央控制处理器 STC89C52 组成的主机系统；环境数据采集系统，输出显示与键盘控制系统等。主要的系统电路有：电源电路，温度传感器与湿度传感器电路，显示电路，报警电路，键盘输入电路。该系统的主要特点有：（1）、该产品互换性好，响应速度快，抗干扰电路图，外围电路简单易懂 ，因此体积小。（2）、该系统能用软件的方式控制硬件，所有用软件方式设计的系统向硬件的转换是由有关开发软件完成的，易操作。（3）、可以从以前的组合设计转向真正的自由设计，所以设计的移植性好 ，效率高。参考资料1、《单片机原理与应用》大学；2、《单片机接口技术》（C51 版）中国水利水电；3、郭天祥“十天学会单片机”视频;4、《传感器原理设计与应用》国防科技大学；完成期限 2024.08.20 2024 年 08 月 20 日温湿度测试系统设计摘要：此温湿度测试系统是基于单线式温度传感器 DS18B20、电容式湿度传感器HS1101、单片机 STC89C52 对温湿度分别测试并通过液晶显示屏 1602 经行显示。温度传感器 DS18B20 是单线式，体积超小，硬件开销超低，抗干扰能力强，精度高，附加功能强的理想单片机温度传感器，可实时根据指令给出温度数据，可读性高。HS1101 是电容式空气湿度传感器，在不同的湿度环境下呈现不同的电容数值，0%-100%RH 湿度围，电容从 162 变到 200PF，误差为 2%RH,可见精度非常之高，为了反映出其电容的变化，本系统采纳 555 多谐振荡电路产生不同的频率，用于检测湿度。单片机采集到的两个传感器给出的数据进行处理与计算，得出当前的温度与湿度并送给液晶屏显示。本系统具有可读性高，稳定性高，反应速度快，测量值准确的特点。关键词：单片机，温湿度，DS18B20，传感器，液晶显示器Abstract：Key words：microcontroller, temperature and humidity,DS18B20,sensor,LCD引言:二、方案设计（1）、方案的选取DS18B20 传感器;HS1101 湿度传感器（2）、...
