漏斗模板支撑施工方案

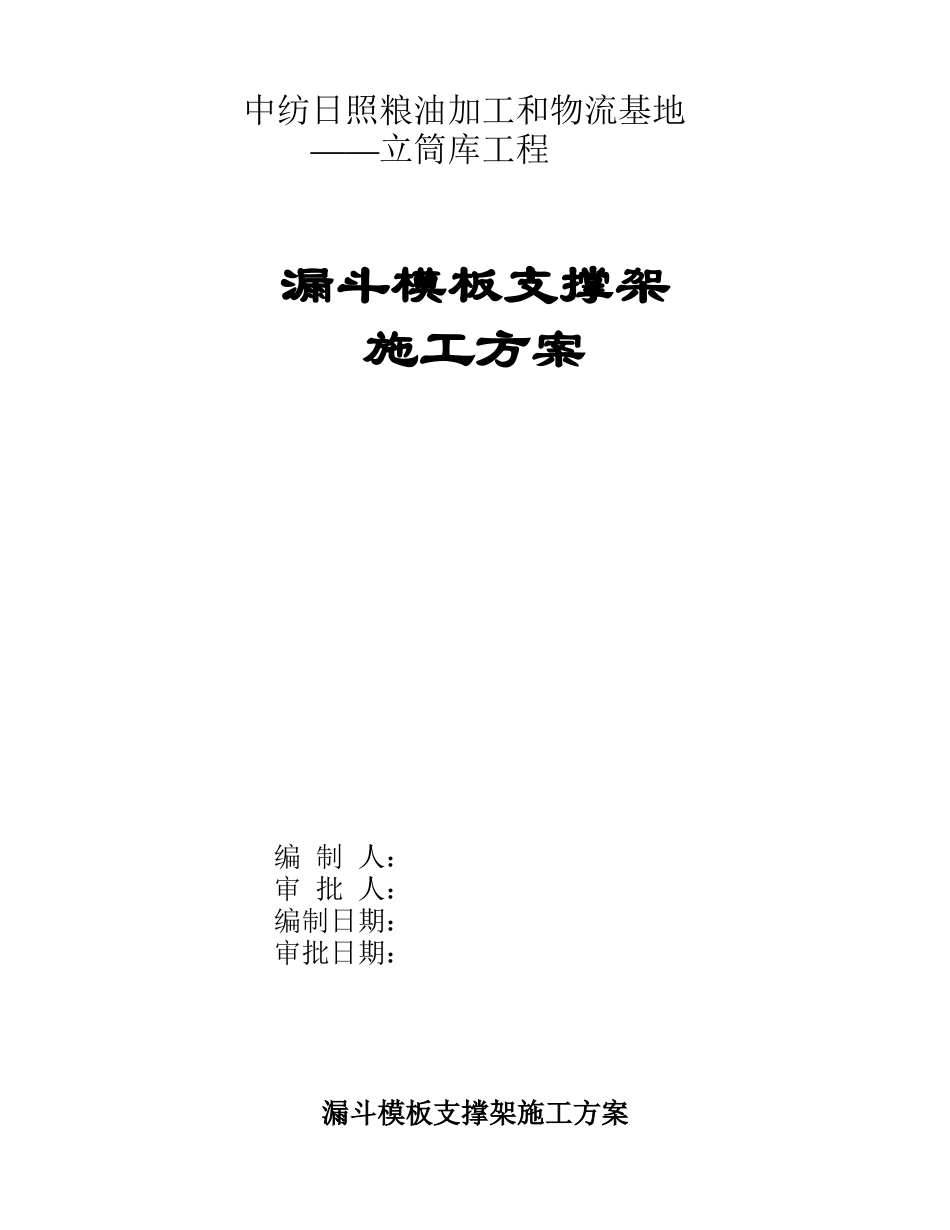

中纺日照粮油加工和物流基地——立筒库工程漏斗模板支撑架施工方案编 制 人：审 批 人：编制日期：审批日期： 漏斗模板支撑架施工方案一、 编制依据 主要依据施工图纸、施工组织设计、规程、法律规范以及建筑施工手册（第四版）。二、 工程概况工程名称：日照中纺粮油加工与物流中心工程工程地点：上海路南，海滨五路西，紧邻日照港西港区建设单位：日照中纺粮油有限责任公司设计单位：国贸工程设计院勘察单位：日照市城乡建设勘察测绘院监理单位：日照港建设监理有限公司安监单位: 日照市安监站监督单位: 日照市质量监督站检测单位: 日照市建设工程质量检测站施工单位：日照港建筑安装工程有限公司本工程为日照中纺粮油加工与物流中心工程，总工程约 23582m2。结构类型为钢筋混凝土筒仓、钢框架结构等。本工程由十六只立筒库及下通廊组成，共 2 列，八只立筒库为一连体，通廊为地下一层，地上一层，局部二层。工程建筑面积为 3313㎡。本工程结构体系由三部分组成：现浇钢筋砼立筒库内径为 Φ15 米，壁厚260mm；框架结构的通廊，填充墙为陶粒砼空心砌块，墙壁厚 250mm；库顶为钢结构栈桥支架。外墙采纳丙烯酸乳胶漆涂料，屋面采纳 SBS 卷材二级防水，本工程的抗震烈度为七度。砼强度等级为：立筒库承台 C30；筒壁、支撑柱、环梁漏斗 C40；仓壁、仓顶板 C35。立筒库为钻孔灌注桩上浇 2200mm 厚的钢筋砼整板基础，通廊为灌注桩上浇独立承台基础。库内在环梁以下有十个附壁柱，在 8.3m～9.8m 标高为一宽1100mm 的环梁，库中为一砼漏斗，漏斗壁厚为 250～350mm，漏斗顶标高为9.8m，漏斗底标高为 3.0m，漏斗口为 Φ800mm。库顶板顶面标高为 36m，顶板厚 150㎜。三、 技术措施根据工程结构形式及施工特点，施工漏斗时搭设满堂钢管支撑架，钢管采纳 Φ48×3.0 型，作为漏斗模板支撑。支撑架拟订立杆间距为≤1000mm，横杆步距 1600mm，架体平面成放射形，立杆直接落于-0.600m 的满堂基础上。１、 立杆 漏斗支撑架采纳满堂式钢管脚手架，立杆接头采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两个相邻立杆接头不应设置在同步距。立杆底端坐落在-0.600 米满堂基础混凝土表面上，立杆垂直偏差不得大于 50mm。立杆最低标高为 3.0 米，最高 8.9 米，满堂排架一次搭设完成。２、 横杆 横杆步距为 1600mm，水平偏差不得大于 50mm，相邻的横杆要错开布置。主节点处两个直角扣件的中心距不应...
