灰土挤密桩工程施工设计方案

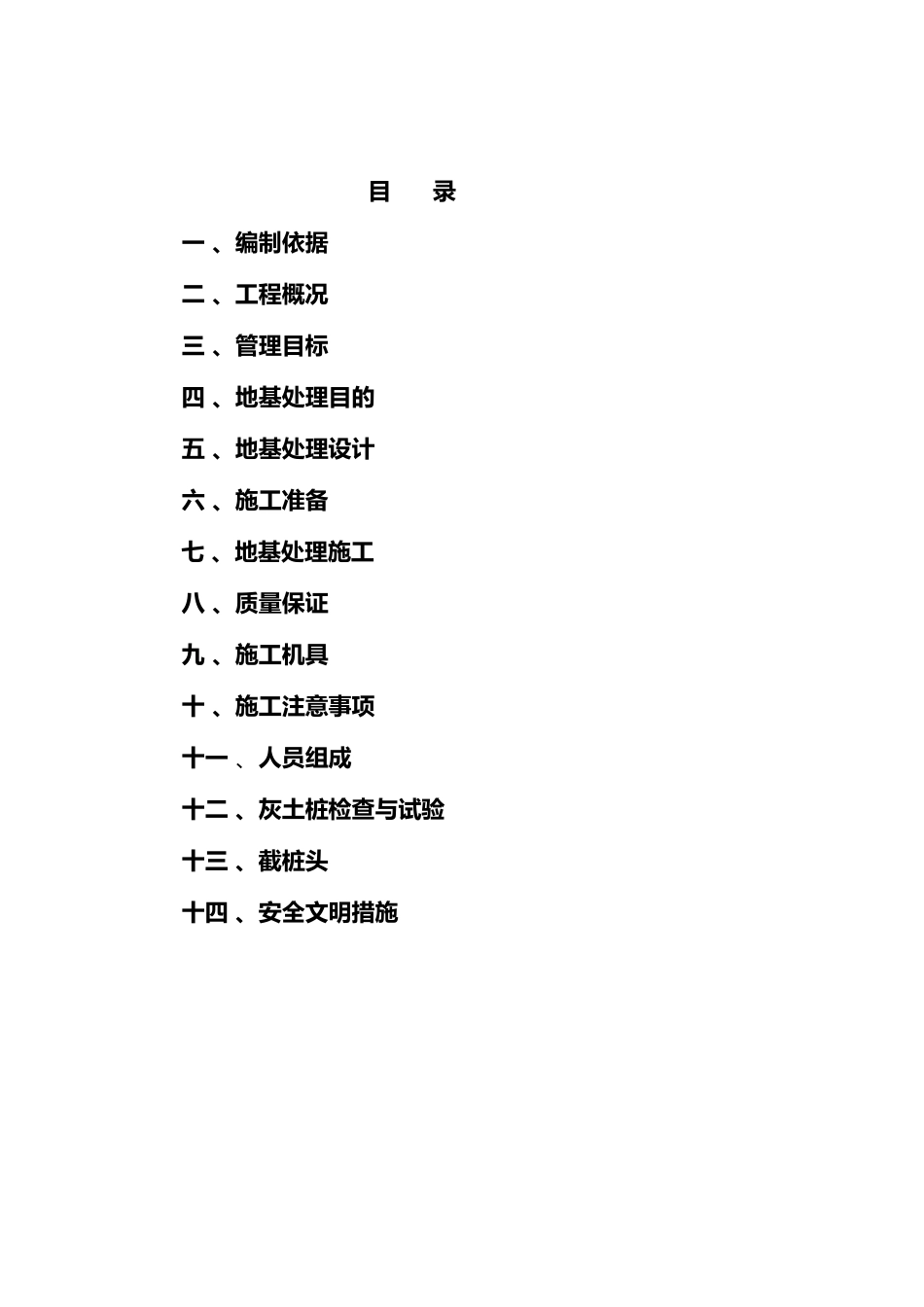

灰土挤密桩施工方案编 制：审 核：审 批：红旗渠建设集团二 0 一五年一月二十日目 录一 、编制依据二 、工程概况三 、管理目标四 、地基处理目的五 、地基处理设计六 、施工准备七 、地基处理施工八 、质量保证九 、施工机具十 、施工注意事项十一 、人员组成十二 、灰土桩检查与试验十三 、截桩头十四 、安全文明措施1.0 编制依据1）建筑地基基础工程施工质量验收规2）《建筑地基处理技术规》JGJ79-20243)《湿陷性黄土地区建筑规》GB50025-20244）施工图纸2.0 工程概况工程位于 交叉口。拟建场地属非自重湿陷性黄土地区，天然地基承载力与湿陷变形不能满足设计要求，设计拟采纳灰土挤密桩对地基进行处理。3.0 管理目标我公司本着树立良好企业形象为目的，本工程结合我公司施工能力，保证工程顺利完工，科学组织，精心施工，确保如下管理目标实现。1、合同履行与业主密切配合，制造良好的施工条件，保证合同全面履行。2、工程管理本工程的质量目标定为合格工程，严格根据国家施工验收规组织施工。3、安全生产仔细贯彻“安全第一，预防为主”安全生产方针。加强安全管理，做好安全教育，安全检查，安全预防，劳动保护等各项工作。4、文明施工制造良好的生产生活环境，使施工施工场地周围环境不受干扰。5、环境保护实行有效措施，减少施工噪音和环境污染。4.0 地基处理目的 1．消除地基土的全部湿陷性； 2．提高地基土的承载力特征值，减少地基变形。5.0 地基处理设计1）根据现场实际情况，为消除地基的部分湿陷性，地基先采纳灰土挤密桩整片处理，然后再施工 CFG 桩。2）灰土夯扩挤密桩有效桩长不小于 m；电梯井等个别区域按要求加深。施工时桩顶应高于设计标高 500mm,成桩直径不小于 400mm，桩间距 m× m 间隔 形布桩。3）桩孔填料为 灰土，填料的压实系数 λc 不小于 0.97，其中桩间土的平均压实系数 λc 不小于 0.93。4）选用夯扩成孔，应由里向外间隔分批进行，孔成后应与时夯填。5）由于本工程地基基础处理围较大，施工中应进行严格监控，以确保施工工艺与各项参数，确保消除湿陷与提高地基承载力。6）挤密填孔后， 3 个孔之间土的最小挤密系数不小于0.88，平均挤密系数不小于 0.93.7）灰土夯扩挤密桩施工完毕后，应立即施工 CFG 桩与基础，否则应预留原状土，待施工灰土垫层与基础时再行挖除。6.0 施工准备1、土方开挖至高于设计桩顶标高 500mm 时，将基坑进行平整，然后进行桩基放线。2...
