灵石35kV变电站增容改造初步说明书

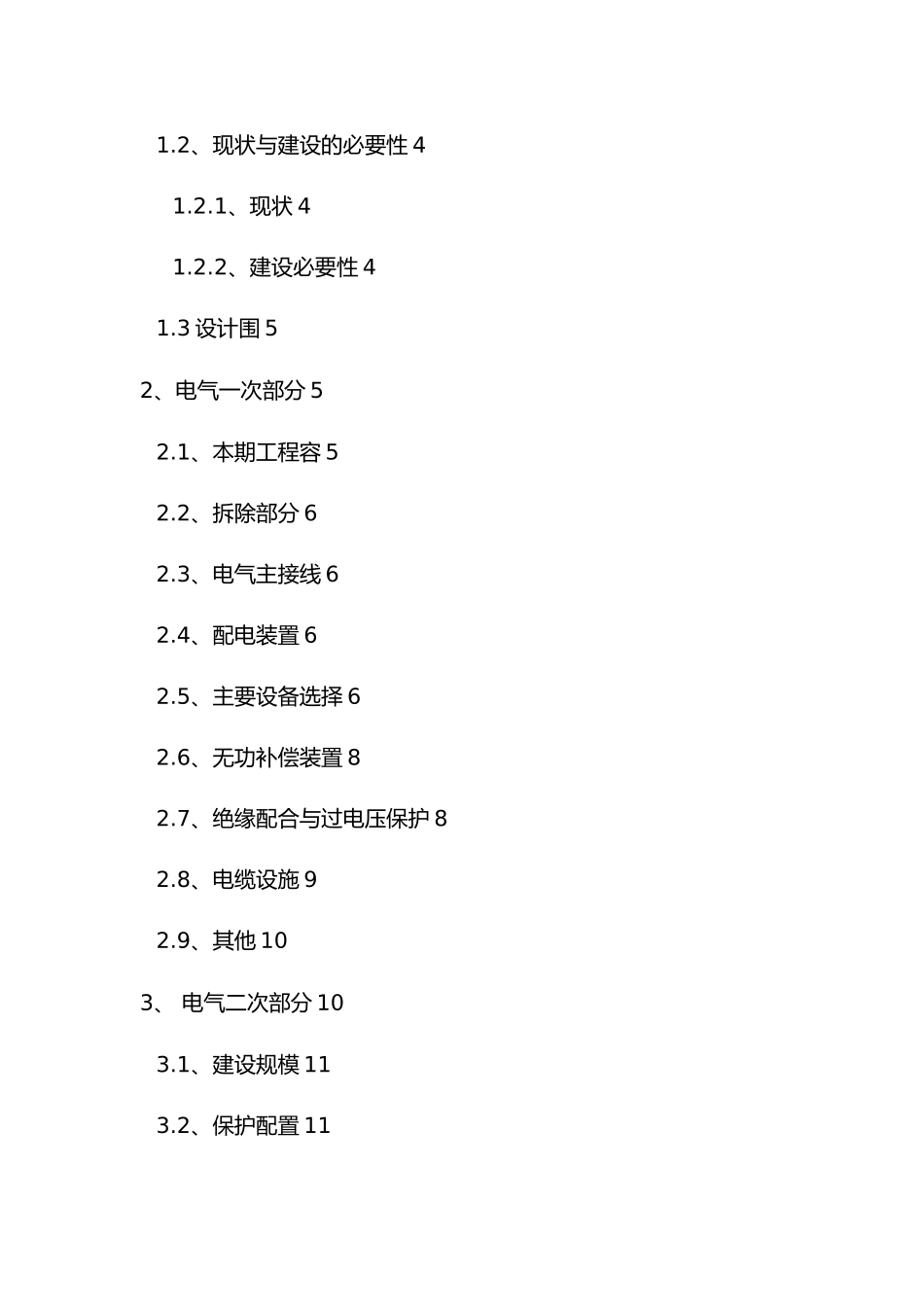

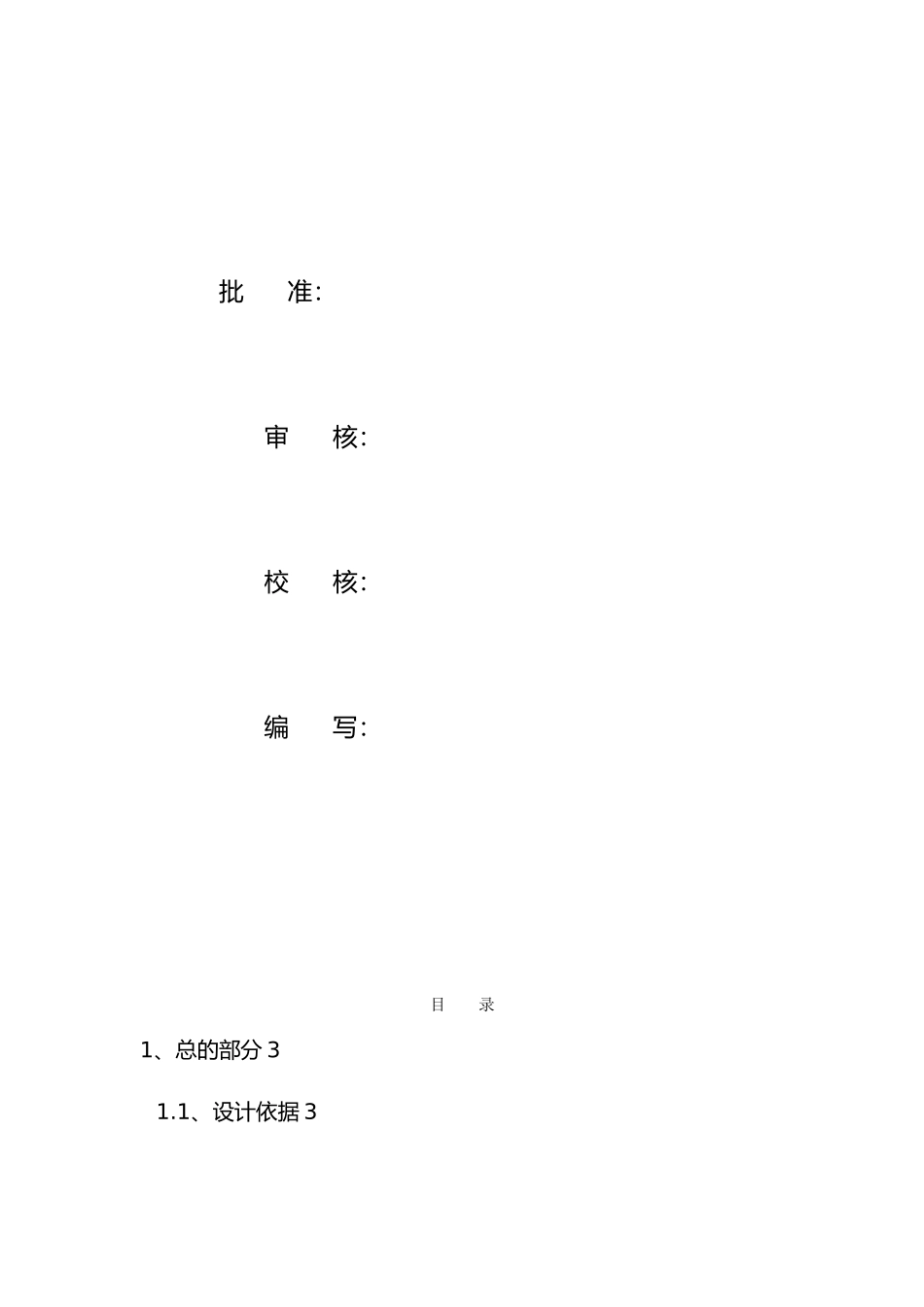

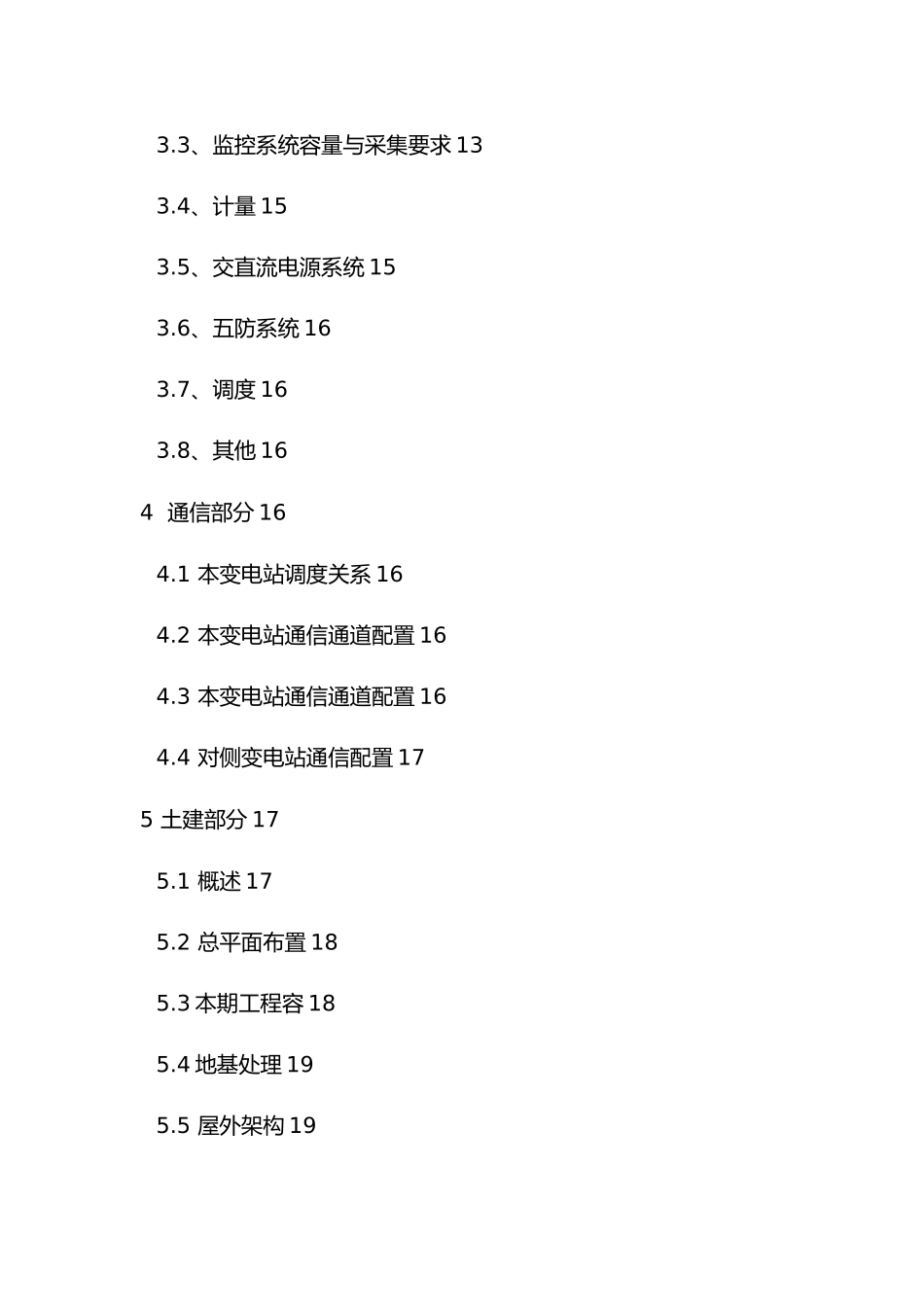

批 准：审 核： 校 核：编 写：目 录1、总的部分 31.1、设计依据 31.2、现状与建设的必要性 41.2.1、现状 41.2.2、建设必要性 41.3 设计围 52、电气一次部分 52.1、本期工程容 52.2、拆除部分 62.3、电气主接线 62.4、配电装置 62.5、主要设备选择 62.6、无功补偿装置 82.7、绝缘配合与过电压保护 82.8、电缆设施 92.9、其他 103、 电气二次部分 103.1、建设规模 113.2、保护配置 113.3、监控系统容量与采集要求 133.4、计量 153.5、交直流电源系统 153.6、五防系统 163.7、调度 163.8、其他 164 通信部分 164.1 本变电站调度关系 164.2 本变电站通信通道配置 164.3 本变电站通信通道配置 164.4 对侧变电站通信配置 175 土建部分 175.1 概述 175.2 总平面布置 185.3 本期工程容 185.4 地基处理 195.5 屋外架构 195.6 配电室结构 195.7 消防 196 环境保护与节能设计 206.1 环境保护 206.2 节能设计 227 临时供电方案 231、总的部分1.1、设计依据1.1.1 灵石荣辉矿业集团关于“灵石荣辉 35kV 变电站改造工程的设计委托”。1.1.2 灵石荣辉 35kV 变电站现场勘查资料。1.1.3 设计依据的规程规电力系统有关城网、农网改造的规定与导则；《66kV 与以下架空电力线路设计规》GB50061-97；《架空绝缘配电线路设计技术规程》DLIT601-1996。《电力工程电缆设计规》GB50217-94；《35～110kV 变电所设计规》GB50059-92；《3～110kV 高压配电装置设计规》GB50060-92。《并联电容器装置设计规》GB50227-1995 《三相沟通系统短路电流计算》GB/T15544-1995《火力发电厂与变电所设计防火规》GB50229-2024《建筑设计防雷设计规》GB50057-1994《高压配电装置设计技术规程》DL / T5352-2024 《沟通电气装置的接地》DL/T621-1997《沟通电气装置的过电压保护的绝缘配合》DL/T620-1997《变电所总布置设计技术规》DL/T5056-2024反措技术要求。1.2、现状与建设的必要性1.2.1、现状1.2.1.1、电气主接线35kV 为单母接线，进线一回，出线一回。10kV 为单母分段接线，一进四出，采纳 GG1A 型高压开关柜，共计 10 面。1.2.1.2、总平面布置灵石荣辉 35kV 变电站坐西朝东，35kV 东侧架空进线，10kV西侧架空出线，35kV 架构位于变电站东侧，10kV 配电室、主控室位于变电站西侧，主变位于 35kV 架构区与 10kV 配电室中间位置。1.2.1.3、设备现状35kV 主变 1 台，主变压器型号为 SL...
