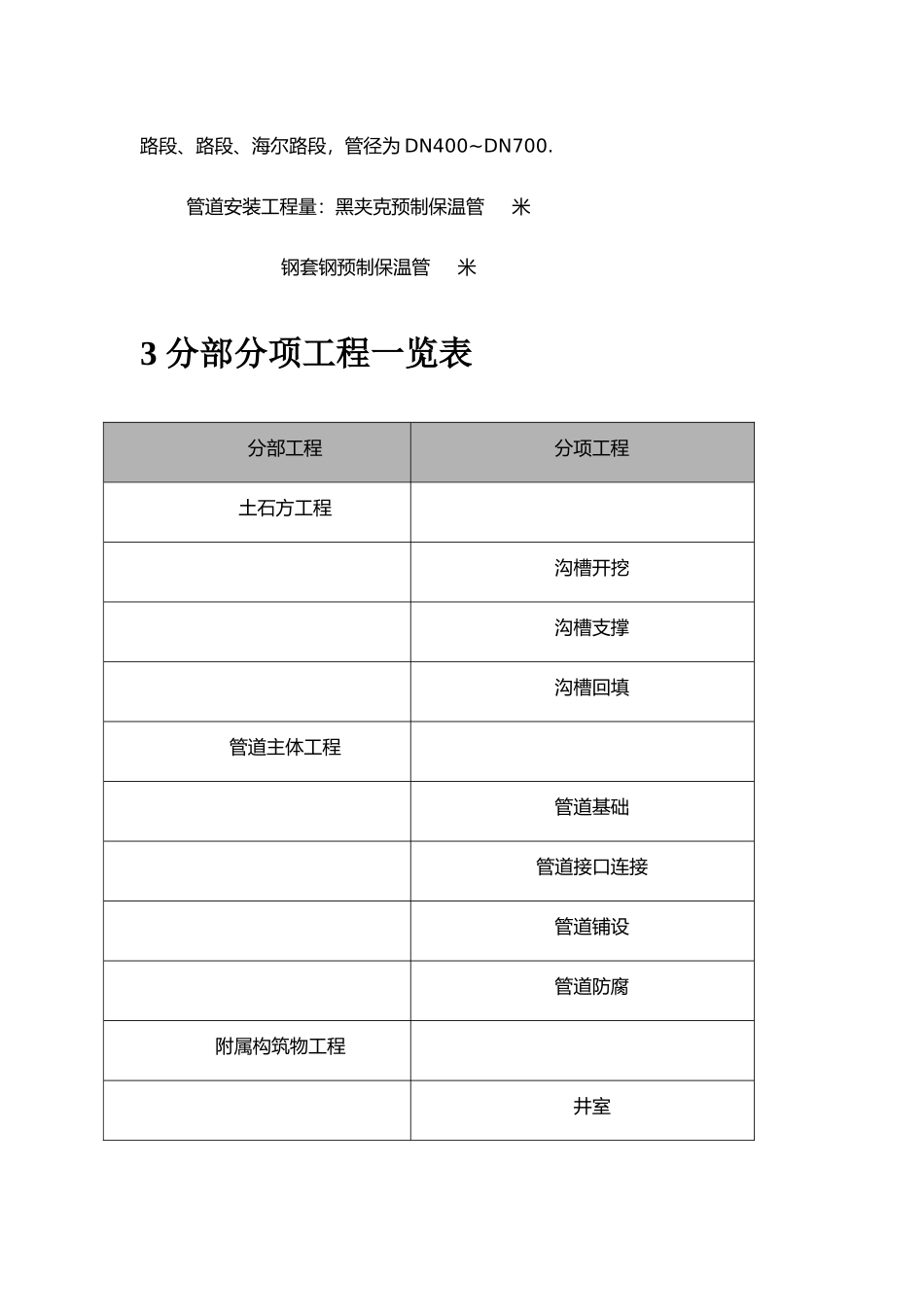

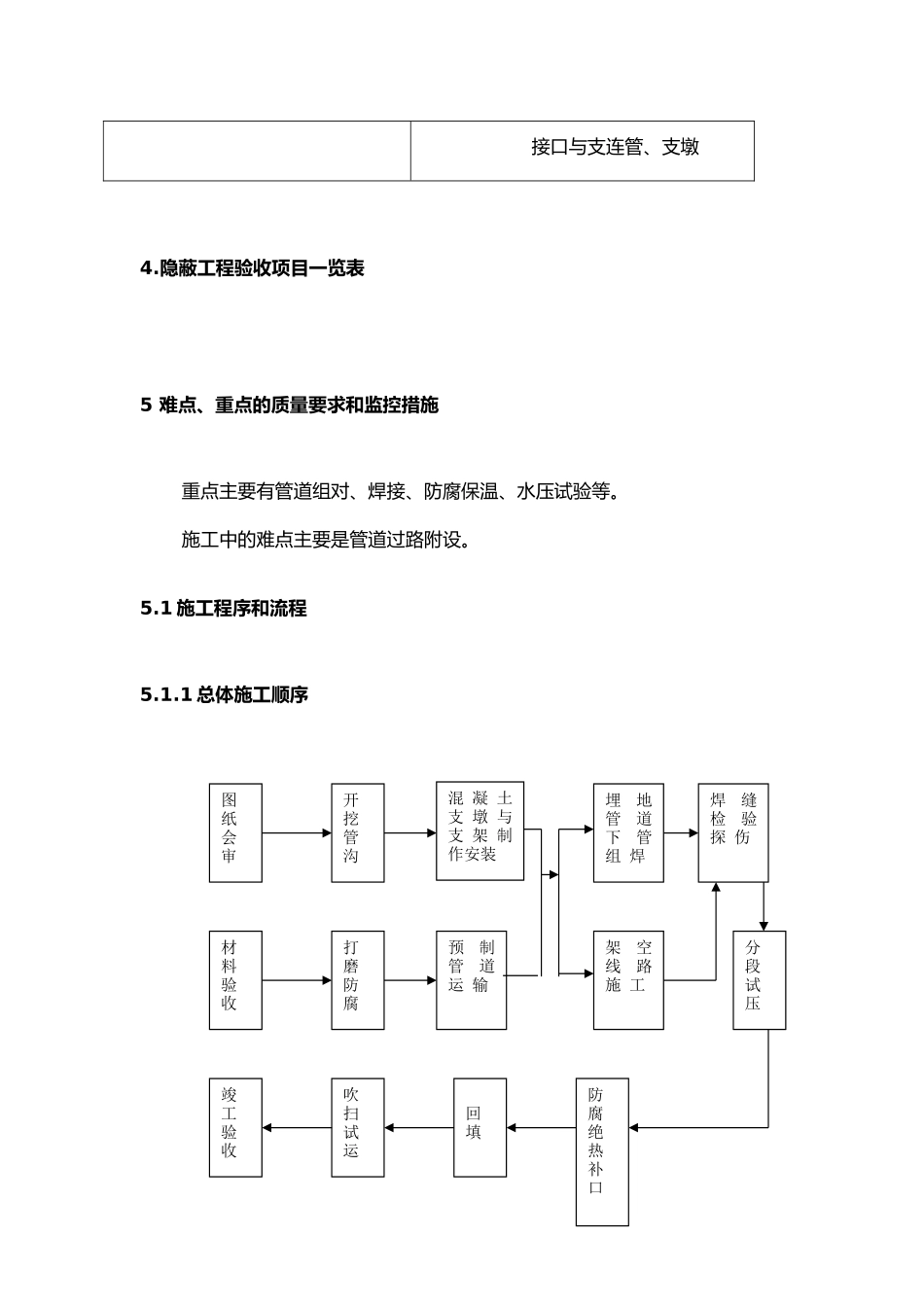

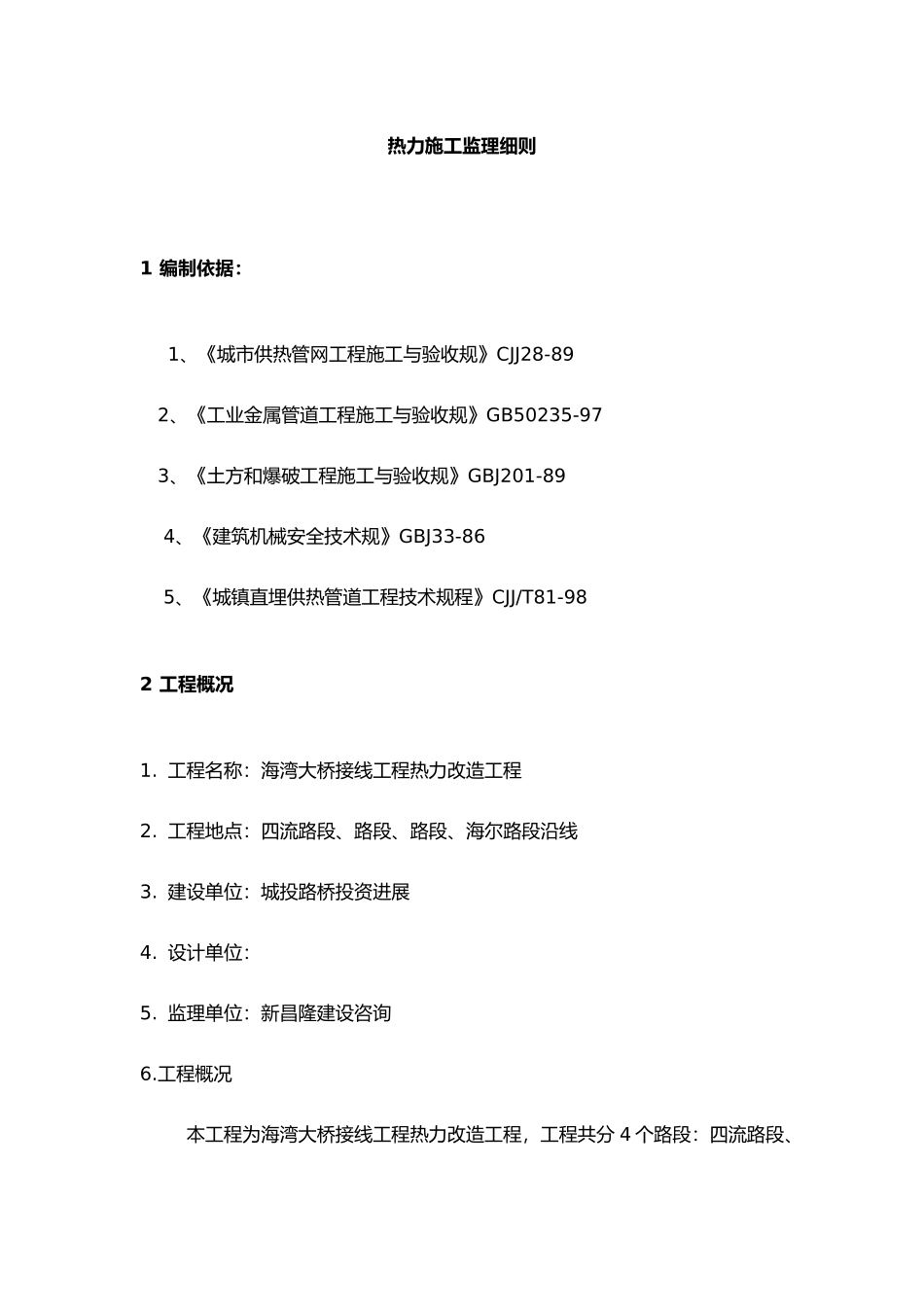

热力施工监理细则1 编制依据:1、《城市供热管网工程施工与验收规》CJJ28-89 2、《工业金属管道工程施工与验收规》GB50235-97 3、《土方和爆破工程施工与验收规》GBJ201-894、《建筑机械安全技术规》GBJ33-865、《城镇直埋供热管道工程技术规程》CJJ/T81-982 工程概况1. 工程名称:海湾大桥接线工程热力改造工程 2. 工程地点:四流路段、路段、路段、海尔路段沿线3. 建设单位:城投路桥投资进展4. 设计单位: 5. 监理单位:新昌隆建设咨询6.工程概况本工程为海湾大桥接线工程热力改造工程,工程共分 4 个路段:四流路段、路段、路段、海尔路段,管径为 DN400~DN700.管道安装工程量:黑夹克预制保温管 米 钢套钢预制保温管 米3 分部分项工程一览表分部工程分项工程土石方工程沟槽开挖沟槽支撑沟槽回填管道主体工程管道基础管道接口连接管道铺设管道防腐附属构筑物工程井室接口与支连管、支墩4.隐蔽工程验收项目一览表5 难点、重点的质量要求和监控措施重点主要有管道组对、焊接、防腐保温、水压试验等。施工中的难点主要是管道过路附设。5.1 施工程序和流程5.1.1 总体施工顺序材料验收开挖管沟埋地管道下管组 焊图纸会审打磨防腐预制管道运 输架空线路施 工分段试压竣工验收吹扫试运回填防腐绝热补口焊缝检验探 伤混 凝 土支 墩 与支 架 制作安装5.1.2 施工外网管线安装流程图5.2 管道施工5.2.1 测量放线1 要点:认真复核交桩的坐标与高程点,对比原现状图确定其他地下管线和构筑物的位置。2 放线容:1、根据设计交桩的坐标与高程点,与时做好验线和护桩,并履行交接手续妥善保存。2、根据设计要求和甲方提供的各控制位置测设控制坐标,根据设计纵断管沟开挖支架制作、砌筑沟底找平沟底垫石粉管沟安全支护阀门检查管材检查下管管道打坡口组对焊接阀门与补偿器安 装水压试验接口防腐保温处 理阀门井砌筑工程验收 无损探伤图中高程控制各标高点,并随时做好记录。3、施工中严格按测量程序控制各道工序的测量工作,并做好记录,履行有关签认手续。5.2.2 沟槽开挖:1 要点:在开挖前向各专业管线所属单位管理人员了解地下管线和构筑物现状,假如有无法证实的管线需要人工挖探坑或探槽以确定地下管线位置,禁止挖断地下正在使用的任何管线2 开挖方法1、土方工程视情况采纳人工挖槽或机械挖槽。开槽前邀请有关单位开配合会,摸清地下现有交叉管线,如有其他平行管道障碍,挖探坑探明情况再施工。2、开槽严格控...
