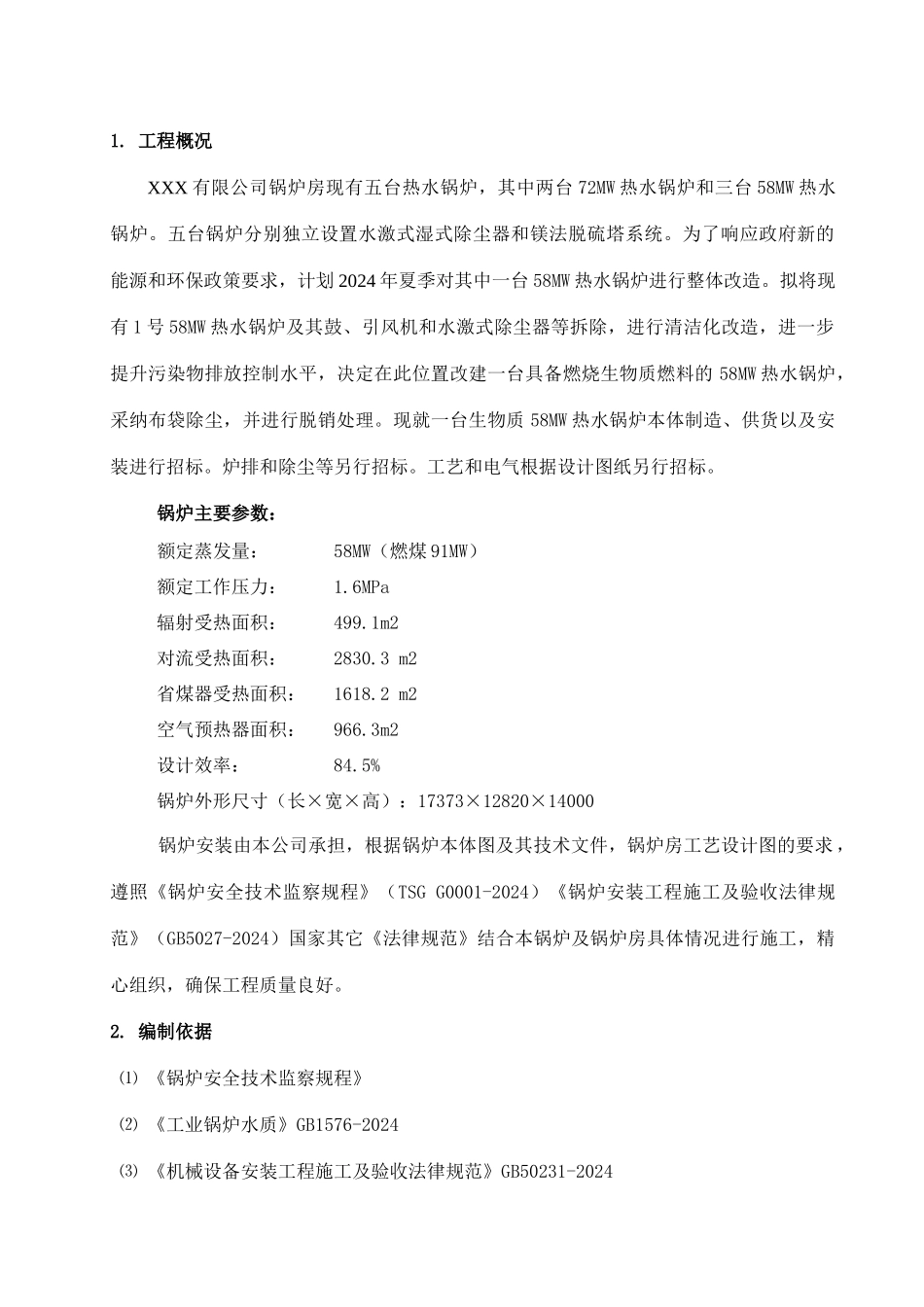

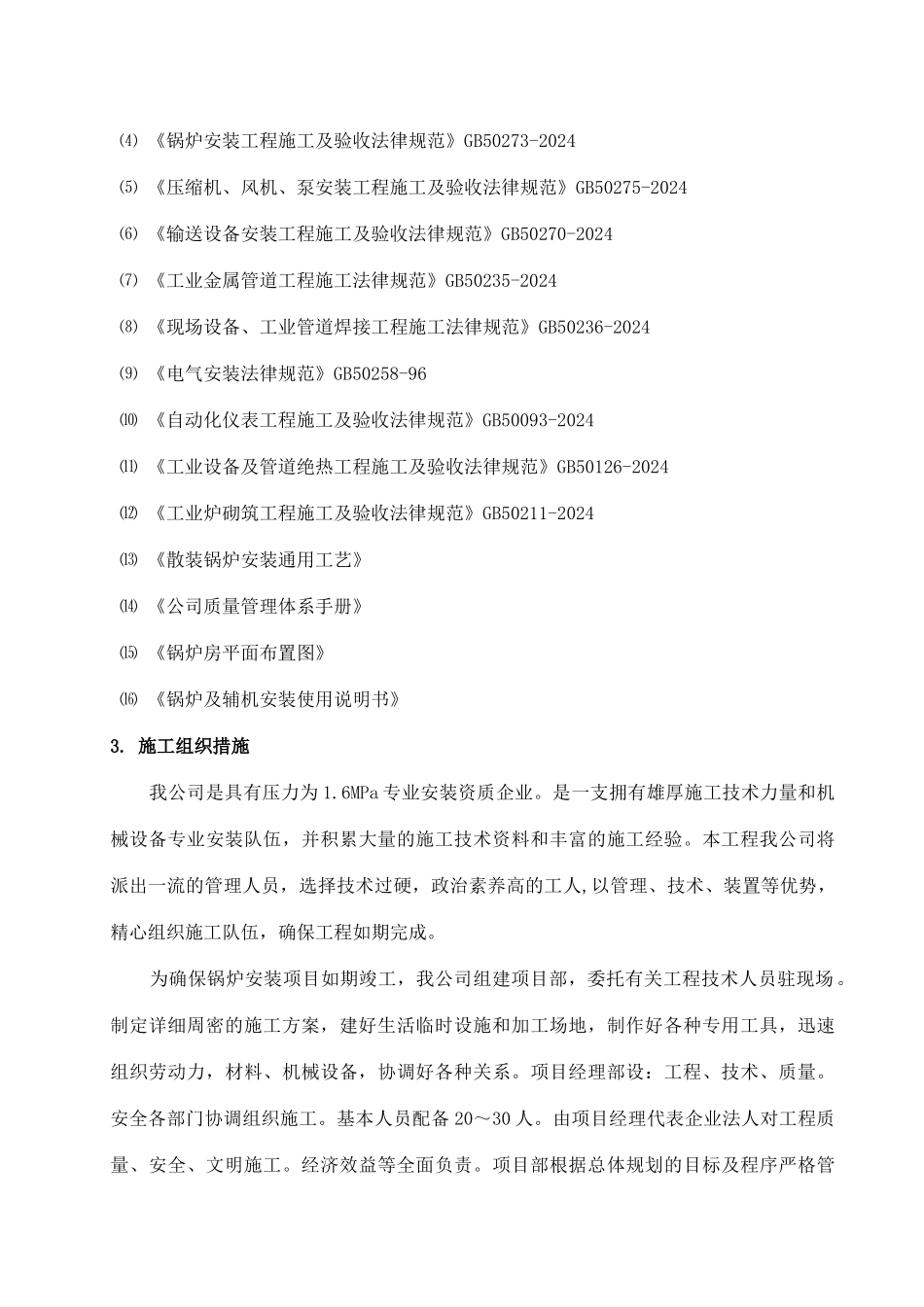

安装工程施工组织设计方案XXX 有限公司锅炉房改造工程SHL58-1.6/150/90-SSHL91-1.6/150/90-AII锅炉安装工程施工组织设计编制： XXX审核： XXX批准： XXXXXX 有限公司日期：二 0 一七年七月1. 工程概况XXX 有限公司锅炉房现有五台热水锅炉，其中两台 72MW 热水锅炉和三台 58MW 热水锅炉。五台锅炉分别独立设置水激式湿式除尘器和镁法脱硫塔系统。为了响应政府新的能源和环保政策要求，计划 2024 年夏季对其中一台 58MW 热水锅炉进行整体改造。拟将现有 1 号 58MW 热水锅炉及其鼓、引风机和水激式除尘器等拆除，进行清洁化改造，进一步提升污染物排放控制水平，决定在此位置改建一台具备燃烧生物质燃料的 58MW 热水锅炉，采纳布袋除尘，并进行脱销处理。现就一台生物质 58MW 热水锅炉本体制造、供货以及安装进行招标。炉排和除尘等另行招标。工艺和电气根据设计图纸另行招标。 锅炉主要参数： 额定蒸发量： 58MW（燃煤 91MW） 额定工作压力： 1.6MPa辐射受热面积： 499.1m2对流受热面积： 2830.3 m2省煤器受热面积： 1618.2 m2空气预热器面积： 966.3m2设计效率： 84.5%锅炉外形尺寸（长×宽×高）：17373×12820×14000 锅炉安装由本公司承担，根据锅炉本体图及其技术文件，锅炉房工艺设计图的要求 ，遵照《锅炉安全技术监察规程》（TSG G0001-2024）《锅炉安装工程施工及验收法律规范》（GB5027-2024）国家其它《法律规范》结合本锅炉及锅炉房具体情况进行施工，精心组织，确保工程质量良好。2. 编制依据 ⑴ 《锅炉安全技术监察规程》 ⑵ 《工业锅炉水质》GB1576-2024 ⑶ 《机械设备安装工程施工及验收法律规范》GB50231-2024 ⑷ 《锅炉安装工程施工及验收法律规范》GB50273-2024⑸ 《压缩机、风机、泵安装工程施工及验收法律规范》GB50275-2024 ⑹ 《输送设备安装工程施工及验收法律规范》GB50270-2024 ⑺ 《工业金属管道工程施工法律规范》GB50235-2024 ⑻ 《现场设备、工业管道焊接工程施工法律规范》GB50236-2024 ⑼ 《电气安装法律规范》GB50258-96 ⑽ 《自动化仪表工程施工及验收法律规范》GB50093-2024 ⑾ 《工业设备及管道绝热工程施工及验收法律规范》GB50126-2024 ⑿ 《工业炉砌筑工程施工及验收法律规范》GB50211-2024⒀ 《散装锅炉安装通用工艺》⒁ 《公司质量管理体系手册》⒂ 《锅炉房平面布置图》⒃ 《锅炉及辅机安装使用说明书》 3. 施工组织措施 我公司...
