玩具飞机模具设计说明书

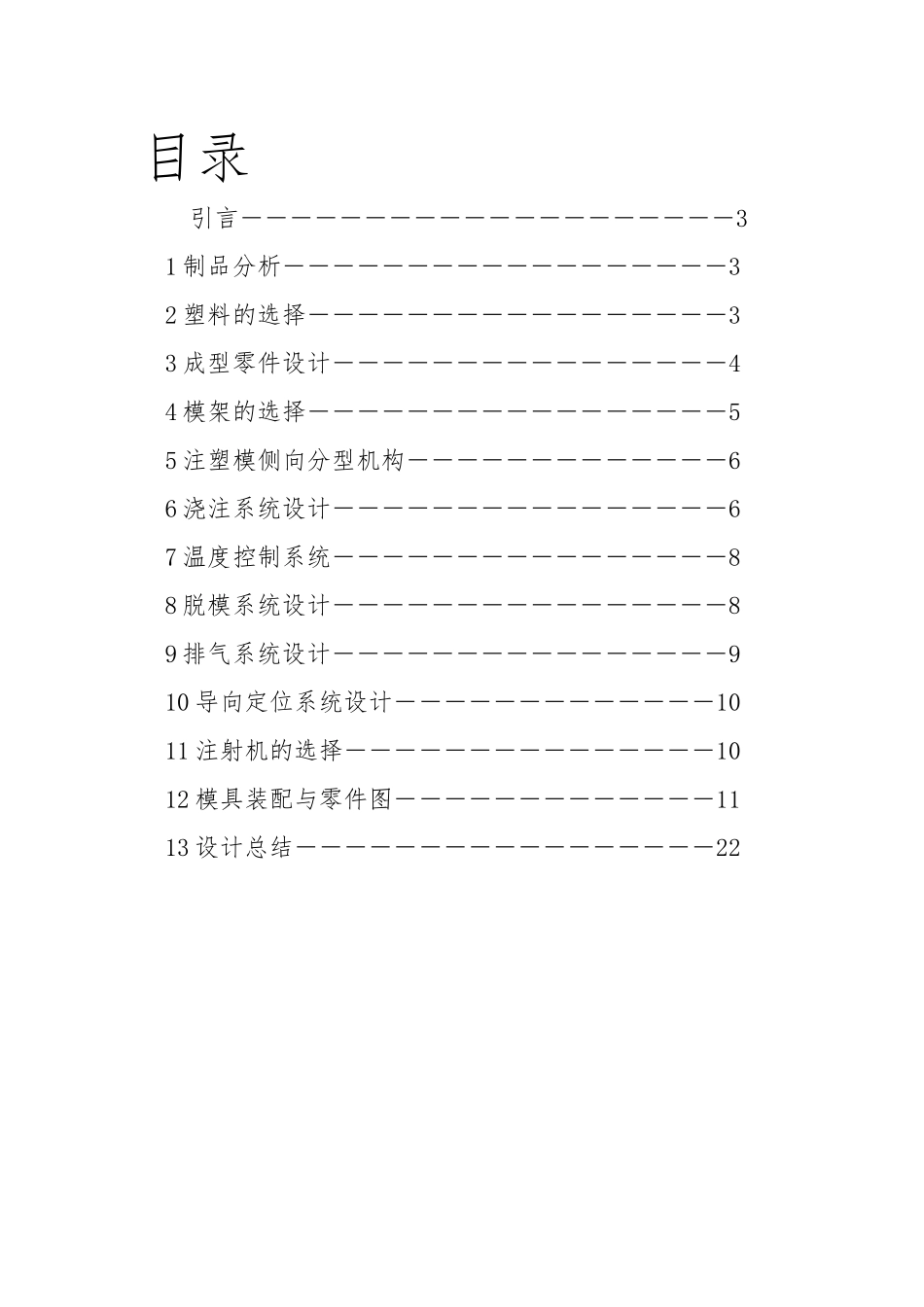

玩具飞机设计08 计算机辅助设计与制造 2 班 肖叶林 08621030 指导老师：匡和碧目录 引言――――――――――――――――――――3 1 制品分析――――――――――――――――――3 2 塑料的选择―――――――――――――――――3 3 成型零件设计――――――――――――――――4 4 模架的选择―――――――――――――――――5 5 注塑模侧向分型机构―――――――――――――6 6 浇注系统设计――――――――――――――――6 7 温度控制系统――――――――――――――――8 8 脱模系统设计――――――――――――――――8 9 排气系统设计――――――――――――――――9 10 导向定位系统设计―――――――――――――10 11 注射机的选择―――――――――――――――10 12 模具装配与零件图―――――――――――――11 13 设计总结―――――――――――――――――22引言 塑料是 20 世纪人类的重大发明， 它的发明和广泛使用， 为人类的物质文明谱写了新的篇章， 现在人民对塑料的运用成了生活不可缺少的一部分，大大推动了人类社会的进步和繁荣。1 制品分析本人设计的是一个玩具飞机，飞机由上盖和下盖组成，上 盖 尺 寸 为110MM*121MM*35MM ， 下 盖 尺 寸 为110MM*121MM*12.5MM，零件不是很大，所以我做成一模两腔，对角排位，采纳侧浇口直接进胶，上盖有两只灯凸起来了，所以产品部要做成斜顶，产品外面可以做成滑块，也可以做成枕位，假如做成滑块那模坯要加大，增加了模具制造成本，模具加工增加了困难，使模具结构变的复杂模具结构越复杂就越容易损坏，所以本人采纳了做用了做成枕位.2 塑料的选择 由于是玩具飞机所以小孩子在玩的时候会常常丢到地上去，所以对制品材料要求硬度比较高，本人采纳了 ABS（丙烯腈－丁二烯—苯乙烯共聚物）ABS 的收缩率在 0.4%－0.7%之间。常用收缩率为 0.5%，这里采纳 0.5%。 ABS 制品强度高、刚性好、硬度、耐冲击性、制品表面光泽性好，耐磨性好。 ABS 有优良的成型加工性，尺寸稳定性好，着色性能也好。 ABS 缺点：不耐有机溶剂，耐气候性差，在紫外线下易老化。3 成型零件设计 成型零件由前模和后模组成，是塑料在里面成型的位置，塑料温度都很高，冲击力也很大，所以对模具的钢材料要求很高，选材料要根据模具的批量来确定，批量越大钢材要求就更高，本人这里采有了 P20 预硬注塑模具钢，P20 硬...
