道路工程测量方案

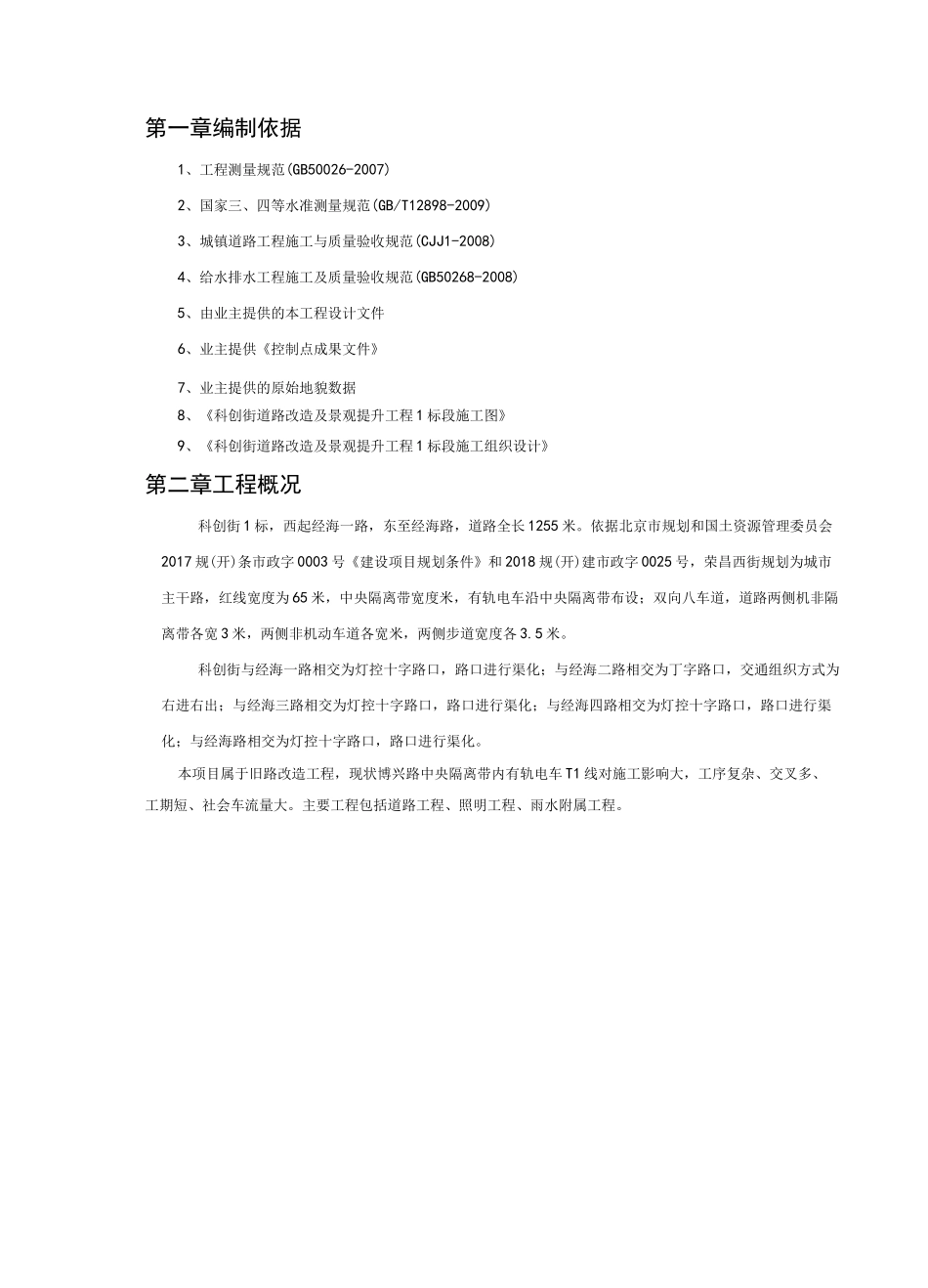

科创街道路改造及景观提升工程 1 标段施工测量方案编制人：审核人审批人：编制单位：北京万兴建筑集团有限公司编制日期：2020 年 7 月第一章编制依据 1第二章工程概况 1、标准横断面布置 1、路面结构 2、路基材料 3、路缘石及树池框 3、检查井加固 3第三章测量仪器与人员 3、人员组织 3、测量仪器配备 4第四章施工测量方法 4、施测原则 4、准备工作 4、控制测量 41、坐标基准点复核 42、导线加密点布置方法 53、高程基准点复核 54、施工图复核 55、工程测量方法 6第五章测量注意事项 7第六章控制桩保护 8第七章安全措施 8第一章编制依据1、工程测量规范(GB50026-2007)2、国家三、四等水准测量规范(GB/T12898-2009)3、城镇道路工程施工与质量验收规范(CJJ1-2008)4、给水排水工程施工及质量验收规范(GB50268-2008)5、由业主提供的本工程设计文件6、业主提供《控制点成果文件》7、业主提供的原始地貌数据8、《科创街道路改造及景观提升工程 1 标段施工图》9、《科创街道路改造及景观提升工程 1 标段施工组织设计》第二章工程概况科创街 1 标，西起经海一路，东至经海路，道路全长 1255 米。依据北京市规划和国土资源管理委员会2017 规(开)条市政字 0003 号《建设项目规划条件》和 2018 规(开)建市政字 0025 号，荣昌西街规划为城市主干路，红线宽度为 65 米，中央隔离带宽度米，有轨电车沿中央隔离带布设；双向八车道，道路两侧机非隔离带各宽 3 米，两侧非机动车道各宽米，两侧步道宽度各 3.5 米。科创街与经海一路相交为灯控十字路口，路口进行渠化；与经海二路相交为丁字路口，交通组织方式为右进右出；与经海三路相交为灯控十字路口，路口进行渠化；与经海四路相交为灯控十字路口，路口进行渠化；与经海路相交为灯控十字路口，路口进行渠化。本项目属于旧路改造工程，现状博兴路中央隔离带内有轨电车 T1 线对施工影响大，工序复杂、交叉多、工期短、社会车流量大。主要工程包括道路工程、照明工程、雨水附属工程。、标准横断面布置修改后取消进口车道机非分隔带横断面图、路面结构（1）机动车道路面结构组合（总厚为 68cm,结构 1）上面层：橡胶改性沥青混凝土 ARAC-13C5cm（路口内的非机动车道范围为细粒式彩色沥青混凝土 CAC-13C5cm）粘层油。中面层：中粒式沥青混凝土 AC-20C区为抗车辙沥青混凝土 AC-20C6cm 粘层油。下面层：粗粒式沥青混凝土 AC-25C石灰粉煤灰稳定碎石（上基层）石...
