微机综合保护装置检修规程

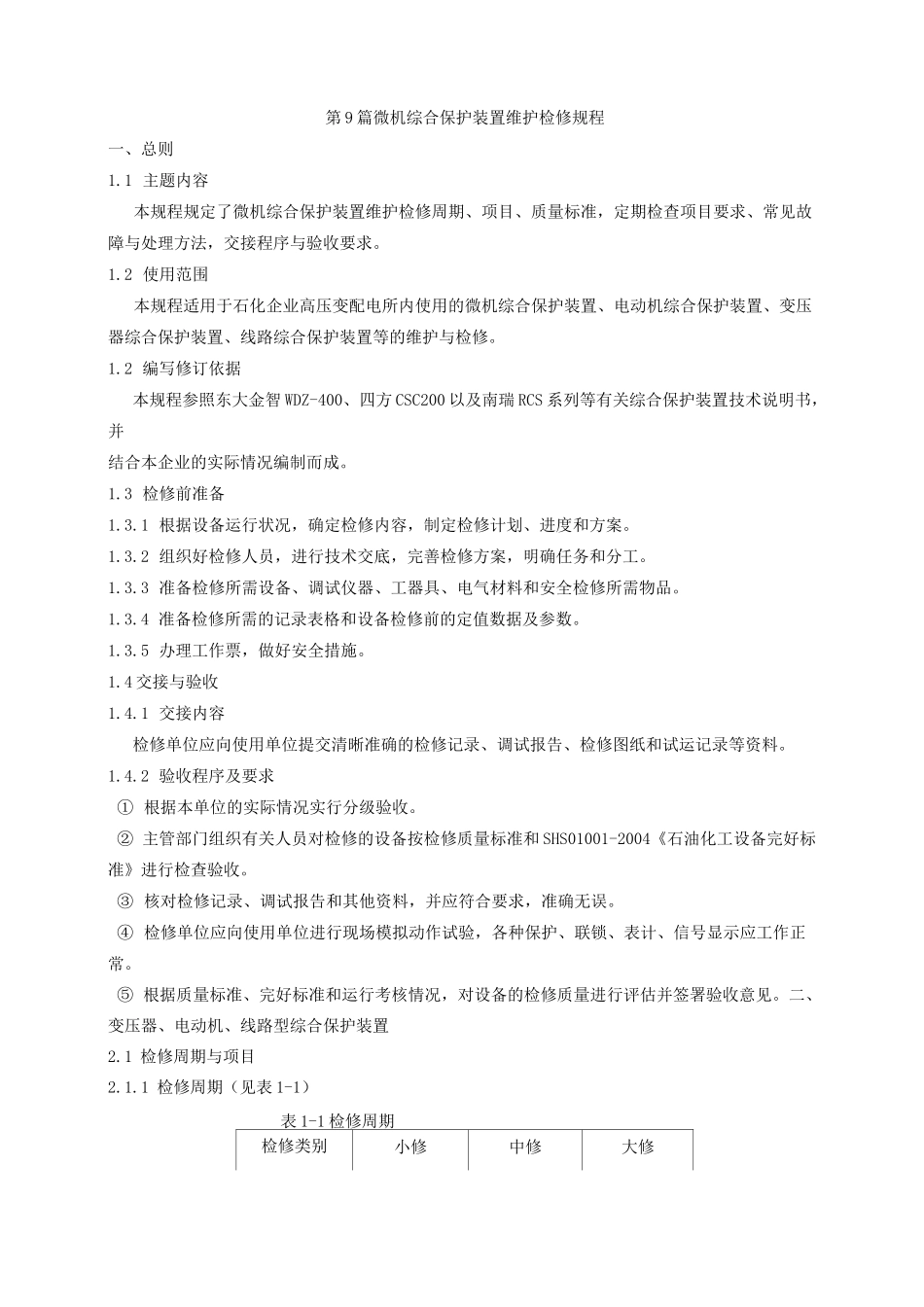

微机综合保护装置检修规程_第1页
1/8

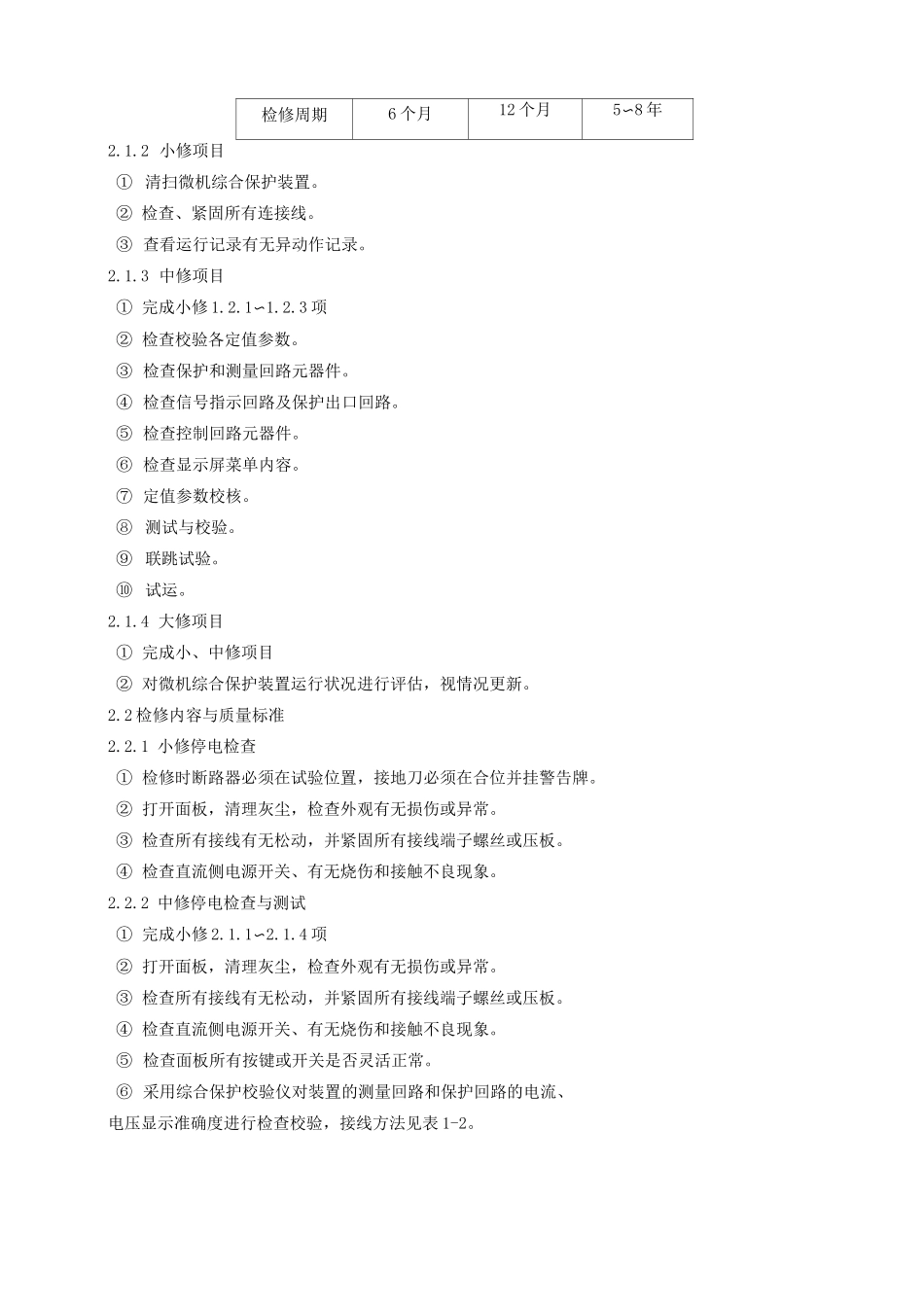

微机综合保护装置检修规程_第2页
2/8
微机综合保护装置检修规程_第3页
3/8
第 9 篇微机综合保护装置维护检修规程一、总则1.1 主题内容本规程规定了微机综合保护装置维护检修周期、项目、质量标准,定期检查项目要求、常见故障与处理方法,交接程序与验收要求。1.2 使用范围本规程适用于石化企业高压变配电所内使用的微机综合保护装置、电动机综合保护装置、变压器综合保护装置、线路综合保护装置等的维护与检修。1.2 编写修订依据本规程参照东大金智 WDZ-400、四方 CSC200 以及南瑞 RCS 系列等有关综合保护装置技术说明书,并结合本企业的实际情况编制而成。1.3 检修前准备1.3.1 根据设备运行状况,确定检修内容,制定检修计划、进度和方案。1.3.2 组织好检修人员,进行技术交底,完善检修方案,明确任务和分工。1.3.3 准备检修所需设备、调试仪器、工器具、电气材料和安全检修所需物品。1.3.4 准备检修所需的记录表格和设备检修前的定值数据及参数。1.3.5 办理工作票,做好安全措施。1.4 交接与验收1.4.1 交接内容检修单位应向使用单位提交清晰准确的检修记录、调试报告、检修图纸和试运记录等资料。1.4.2 验收程序及要求① 根据本单位的实际情况实行分级验收。② 主管部门组织有关人员对检修的设备按检修质量标准和 SHS01001-2004《石油化工设备完好标准》进行检查验收。③ 核对检修记录、调试报告和其他资料,并应符合要求,准确无误。④ 检修单位应向使用单位进行现场模拟动作试验,各种保护、联锁、表计、信号显示应工作正常。⑤ 根据质量标准、完好标准和运行考核情况,对设备的检修质量进行评估并签署验收意见。二、变压器、电动机、线路型综合保护装置2.1 检修周期与项目2.1.1 检修周期(见表 1-1)表 1-1 检修周期检修类别小修中修大修检修周期6 个月12 个月5〜8 年2.1.2 小修项目① 清扫微机综合保护装置。② 检查、紧固所有连接线。③ 查看运行记录有无异动作记录。2.1.3 中修项目① 完成小修 1.2.1〜1.2.3 项② 检查校验各定值参数。③ 检查保护和测量回路元器件。④ 检查信号指示回路及保护出口回路。⑤ 检查控制回路元器件。⑥ 检查显示屏菜单内容。⑦ 定值参数校核。⑧ 测试与校验。⑨ 联跳试验。⑩ 试运。2.1.4 大修项目① 完成小、中修项目② 对微机综合保护装置运行状况进行评估,视情况更新。2.2 检修内容与质量标准2.2.1 小修停电检查① 检修时断路器必须在试验位置,接地刀必须在合位并挂警告牌。② 打开面板,清理灰尘,检查外观有无损伤...
