电动助力转向系统试验台结构毕业设计

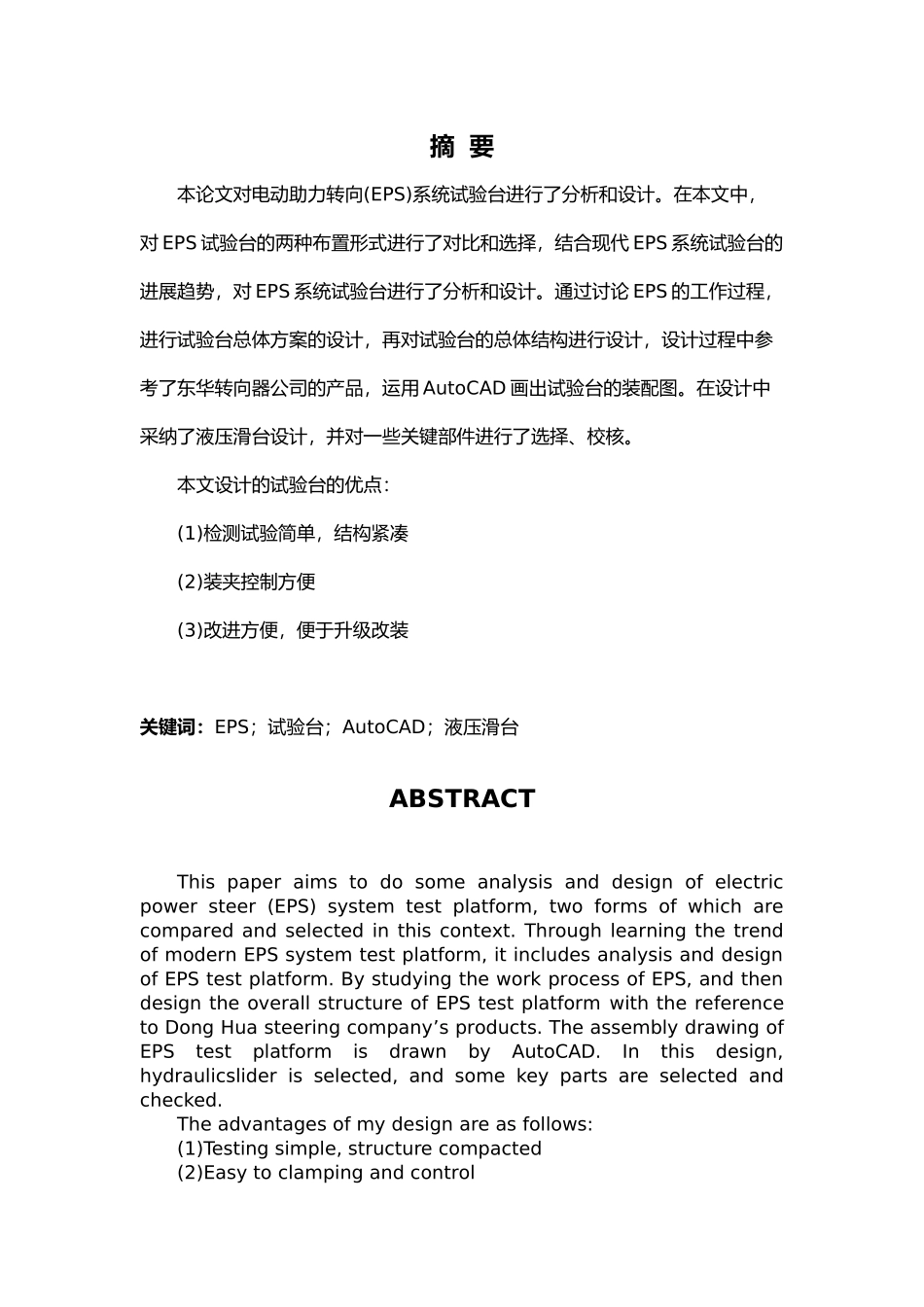

摘 要本论文对电动助力转向(EPS)系统试验台进行了分析和设计。在本文中，对 EPS 试验台的两种布置形式进行了对比和选择，结合现代 EPS 系统试验台的进展趋势，对 EPS 系统试验台进行了分析和设计。通过讨论 EPS 的工作过程，进行试验台总体方案的设计，再对试验台的总体结构进行设计，设计过程中参考了东华转向器公司的产品，运用 AutoCAD 画出试验台的装配图。在设计中采纳了液压滑台设计，并对一些关键部件进行了选择、校核。本文设计的试验台的优点：(1)检测试验简单，结构紧凑(2)装夹控制方便(3)改进方便，便于升级改装关键词：EPS；试验台；AutoCAD；液压滑台ABSTRACTThis paper aims to do some analysis and design of electric power steer (EPS) system test platform, two forms of which are compared and selected in this context. Through learning the trend of modern EPS system test platform, it includes analysis and design of EPS test platform. By studying the work process of EPS, and then design the overall structure of EPS test platform with the reference to Dong Hua steering company’s products. The assembly drawing of EPS test platform is drawn by AutoCAD. In this design, hydraulicslider is selected, and some key parts are selected and checked.The advantages of my design are as follows:(1)Testing simple, structure compacted(2)Easy to clamping and control(3) Easy to be improved and updated.Keywords：EPS；test platform；AutoCAD；hydraulicslider目 录第一章绪论 11.1 引言 11.2 选题背景与意义 11.3 讨论现状 21.4 本文讨论的容 2第二章电动助力转向系统试验台的总体设计 42.1 电动助力转向系统 42.1.1 工作原理 42.1.2 工作特点 42.2 典型试验介绍 52.2.1 名词定义 52.2.2 特性试验的性能技术要求 52.3 试验台整体方案设计 62.4 试验台测试项目 82.4.1 车速 82.4.2 系统的阻力矩 82.4.3 电动机的各项参数 92.4.4 转向盘主扭矩与助力电动机转矩的关系.................................9第三章电动助力转向试验台各部件的选用 123.1 系统主要部件 123.1.1 电子控制单元(ECU)123.1.2 电动机 ...
