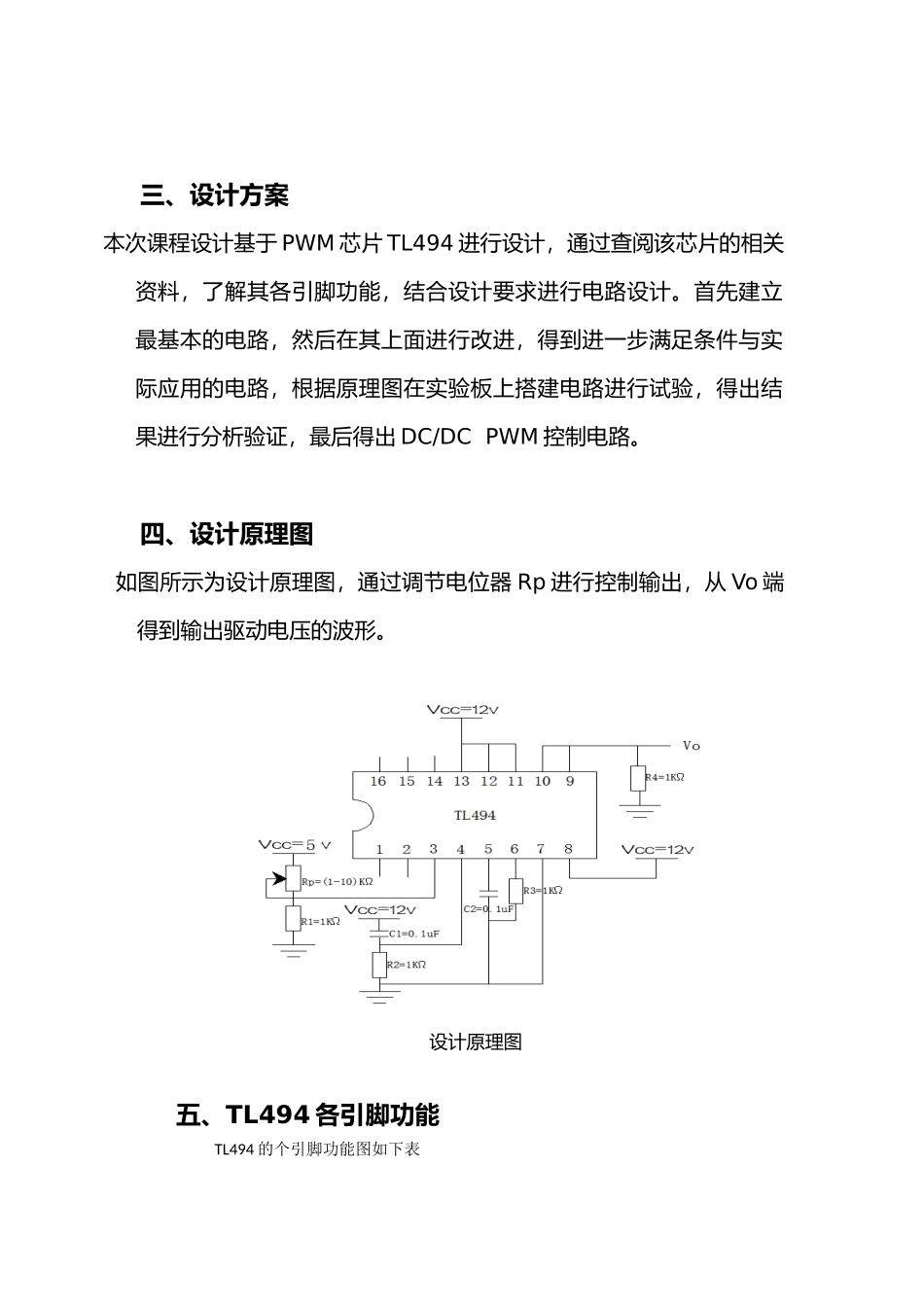

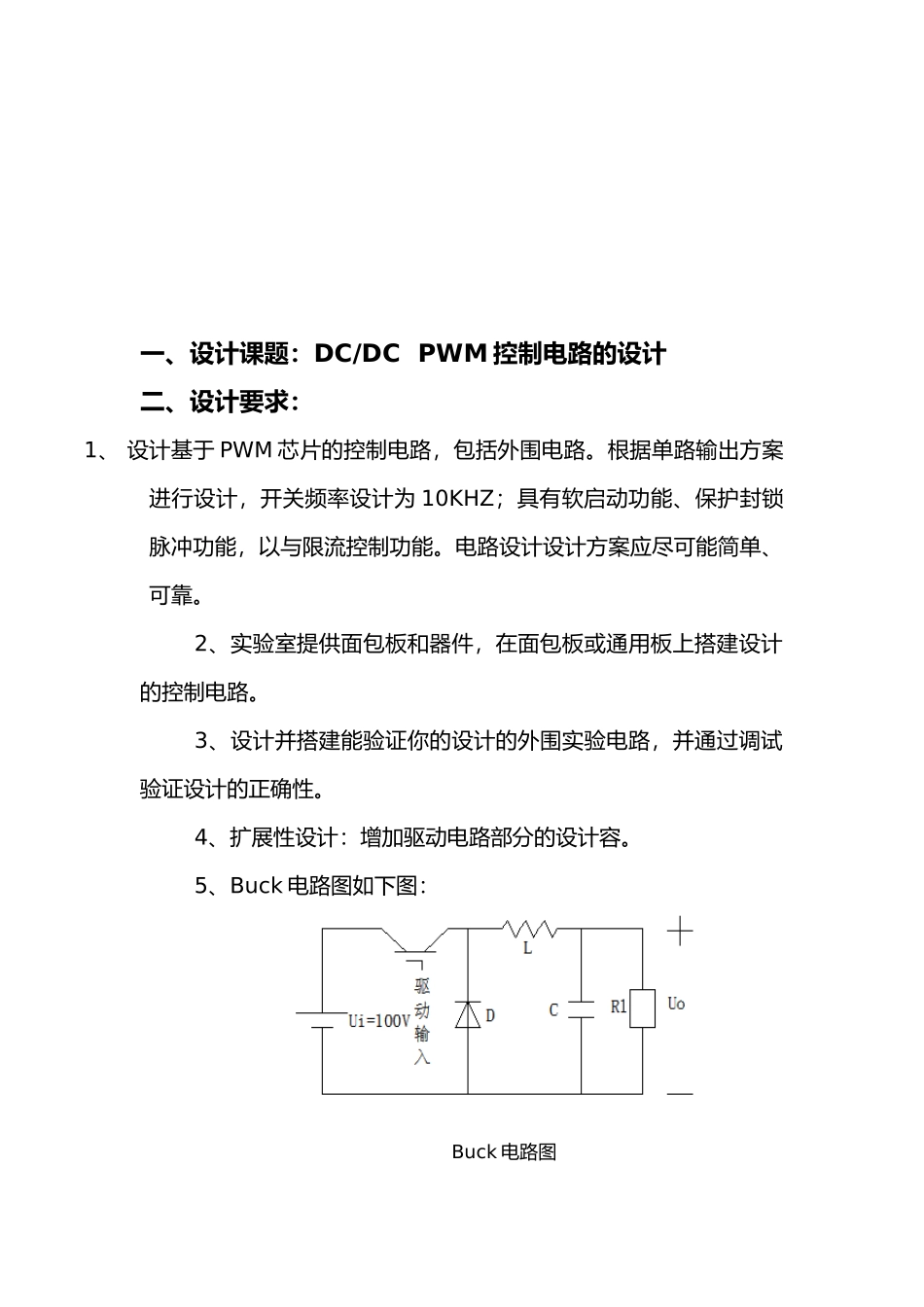

电子电力课程设计报告书----------------------- -----------------------日期：一、设计课题：DC/DC PWM 控制电路的设计二、设计要求：1、 设计基于 PWM 芯片的控制电路，包括外围电路。根据单路输出方案进行设计，开关频率设计为 10KHZ；具有软启动功能、保护封锁脉冲功能，以与限流控制功能。电路设计设计方案应尽可能简单、可靠。2、实验室提供面包板和器件，在面包板或通用板上搭建设计的控制电路。3、设计并搭建能验证你的设计的外围实验电路，并通过调试验证设计的正确性。4、扩展性设计：增加驱动电路部分的设计容。5、Buck 电路图如下图：Buck 电路图三、设计方案本次课程设计基于 PWM 芯片 TL494 进行设计，通过查阅该芯片的相关资料，了解其各引脚功能，结合设计要求进行电路设计。首先建立最基本的电路，然后在其上面进行改进，得到进一步满足条件与实际应用的电路，根据原理图在实验板上搭建电路进行试验，得出结果进行分析验证，最后得出 DC/DC PWM 控制电路。四、设计原理图如图所示为设计原理图，通过调节电位器 Rp 进行控制输出，从 Vo 端得到输出驱动电压的波形。设计原理图五、TL494 各引脚功能TL494 的个引脚功能图如下表TL494 引脚功能表引脚号功能引脚号功能1误差放大器 1 的同相输入端9末极输出三极管发射极端2误差放大器 1 的反相输入端10末极输出三极管发射极端3输出波形控制端11末极输出三极管集电极端4死区控制信号输入端12电源供电端5振荡器外接震荡电容连接端13输出控制端6振荡器外接震荡电阻连接端14基准电压输出端7接地端15误差放大器 2 的反相输入端8末极输出三极管集电极端16误差放大器 2 的同相输入端六、各部分功能与工作原理首 先 设 计 其 振 荡 电 路 ， 根 据 振 荡 公 式f=1.1/（R3XC2）=10Khz，取 R3=1KΩ,则电容 C2=0.1uF；然后，将同样大小的电容电阻串联并加以电压接地后，在电容电阻中间引出一根信号线作为第四脚的输入端，作为死区控制信号的输入。接着，通过示波器测量振荡电路的波形如图所示: 震荡电路波形图根据实验所测得的波形图与 TL494 芯片的部结构, 可得振荡电路的峰值为2.88V，若要对其输出波形进行控制，则在第三脚接入的电压需小于 2.88-0.7=2.18V，即第三脚输入电压变化围约为 0-2.2V。如原理图所示，将 1KΩ 电阻与 1-10KΩ 电位器根据如原理图所示方式进行串联即可得到 0-2.2V 围变化的电压，从而得到应有的波形。最后...
